3.1.6.11.1.2.  Exemple CloudNavigator - Recherche de variables et modification côte à côte

[Remarque]Remarque

L'exemple présenté ici est avec une intégration ERP existante.

Lors de la recherche de variables [Variables search] dans CloudNavigator, vous avez la possibilité de comparer immédiatement les résultats de deux recherches légèrement différentes.

Ici, dans l'exemple, la recherche se fait sous "DIN -> Vis -> Vis à tête cylindrique" (l'affichage des variables géométriques dans la boîte de dialogue se fait en conséquence).

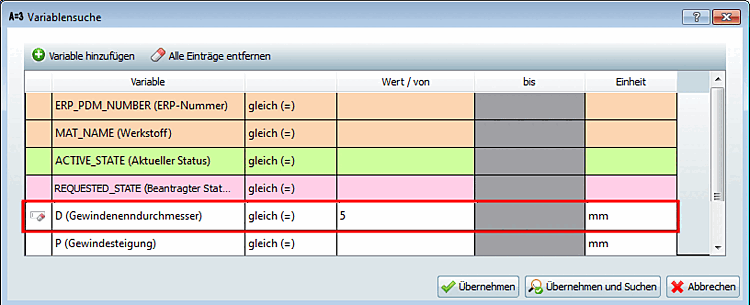

  1. Appelez la recherche de variables [Variables search] et sélectionnez la valeur 5 pour la variable D.

  2. Cliquez Appliquer [Commit].

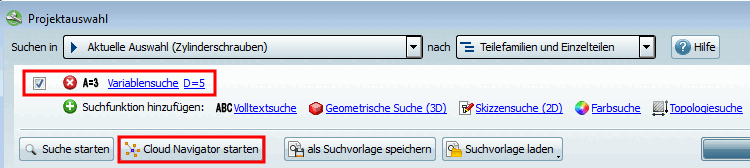

    -> Vous voyez les réglages dans la zone de dialogue des méthodes de recherche.

  3. Cliquez Cloud Navigator . [Start Cloud Navigator]

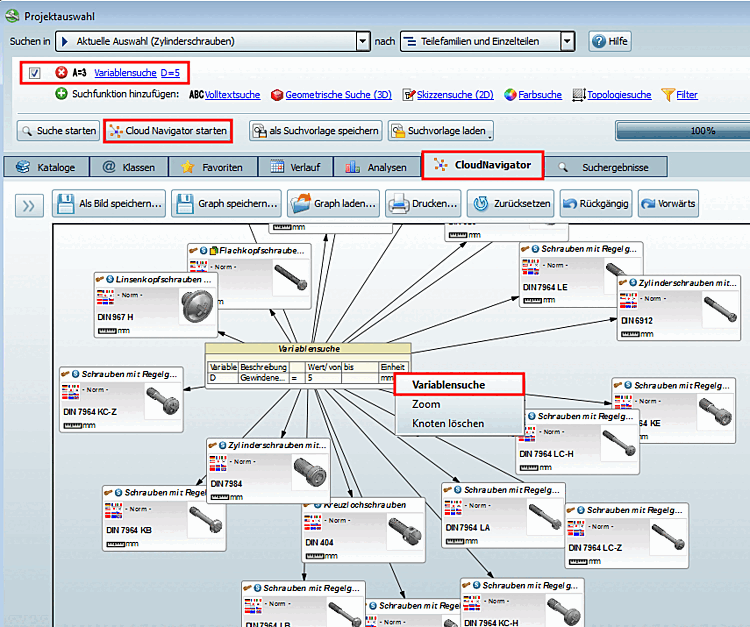

    -> La vue bascule sur le Page d’onglet CloudNavigator et Affiche le graphique des résultats.

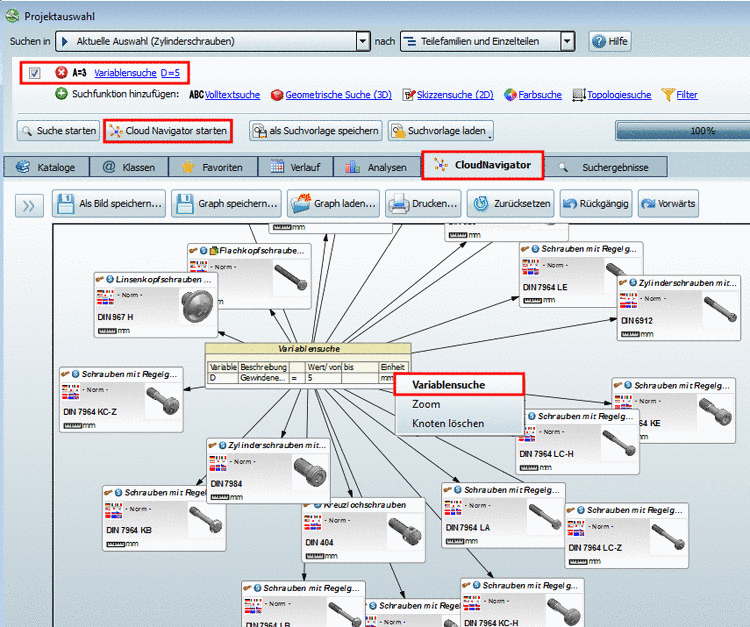

  4. Appelez maintenant à nouveau la recherche de variables [Variables search] sur le nœud central via le menu contextuel.

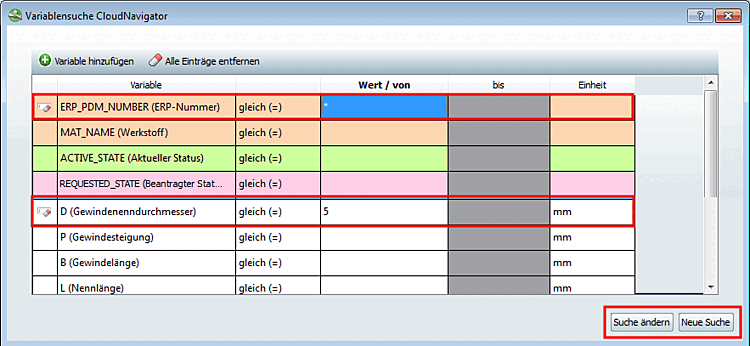

    -> La boîte de dialogue Recherche de variables CloudNavigator [Variable Search CloudNavigator] s'ouvre.

  5. Ajoutez le symbole de remplacement'*' comme valeur dans la ligne ERP_PDM_NUMBER. Cela signifie que lors de la prochaine recherche, les parties de résultats doivent en plus comporter un numéro ERP.

    Vous avez maintenant deux possibilités :

    1. Modifier la recherche [Change Search]

      Les résultats de la recherche précédente sont effacés et une nouvelle recherche est effectuée avec les paramètres modifiés.

    2. Nouvelle recherche [New Search]

      Les résultats de la recherche précédente sont conservés et une nouvelle recherche supplémentaire est effectuée avec les paramètres modifiés.

  6. Dans cet exemple, il s'agit d'exécuter Nouvelle recherche [New Search].

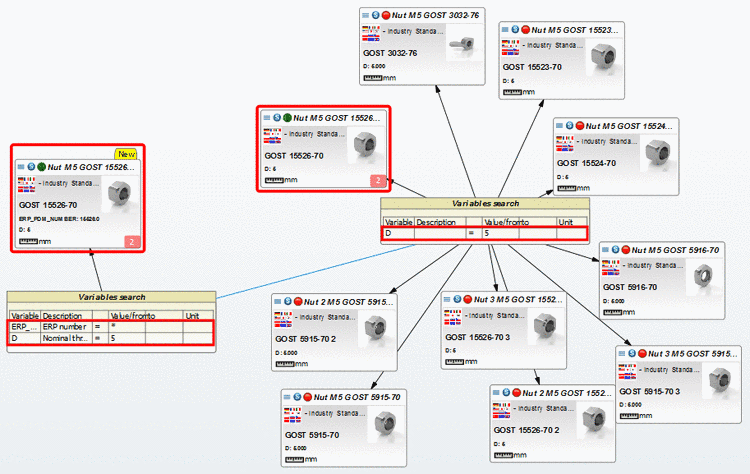

    -> La deuxième recherche avec le paramètre supplémentaire ne donne plus que 1 résultat.

    Vous pouvez comparer les résultats des deux recherches directement l'un à côté de l'autre.

    En utilisant la même méthodologie, vous pouvez éventuellement effectuer d'autres recherches modifiées et les comparer.
