7.16.3. Dimensions radiales

7.16.3.1. Paramètres obligatoires
7.16.3.2. Paramètres optionnels

Type: RADIAL

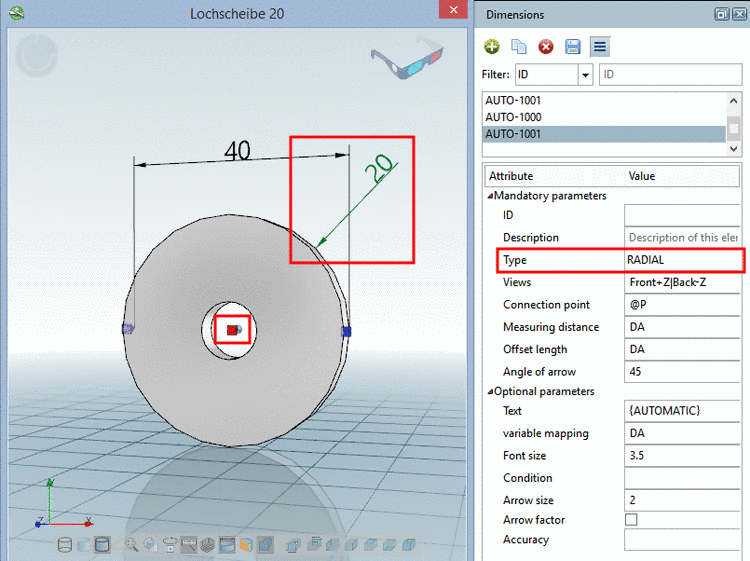

Dans cet exemple, le diamètre extérieur est indiqué par une mesure de 20.

Dans cet exemple, le diamètre extérieur est indiqué par une mesure de 20.

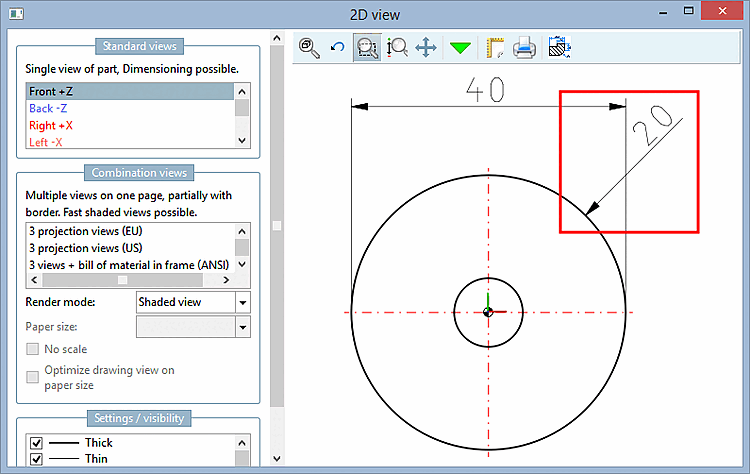

Cotation radiale en 2D

Cotation radiale en 2D
