3.1.10.1.1.  Vues standard
3.1.10.1.1.1. Vue actuelle

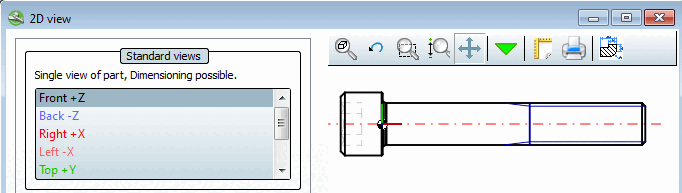

Vues standard [Standard views]

Vues standard [Standard views]

Les vues individuelles suivantes sont disponibles :

  • Avant [Front]

  • Arrière [Back]

  • Droite [Right]

  • Liens [Left]

  • En haut [Top]

  • En bas [Bottom]

  • Isométrique [Isometric]

  • Vue actuelle [Current view]

  • Vue en coupe [Sectional view]

Pour les vues individuelles, la vue de dérivation [Derivation view] "représentation linéaire [Line view]" est automatiquement utilisée.

avantage dans ce mode :

La cotation manuelle est possible. Voir Section 3.1.10.1.5, « Ajouter une cote avant l'exportation dans PARTdataManager  ».

En option, vous pouvez dériver la vue 3D actuelle. Voir à ce sujet Section 3.1.10.1.1.1, «  Vue actuelle  ».
