Les variables de composants peuvent être représentées en mode d'affichage Tableau [Table], en alternative au mode d'affichage Vertical.

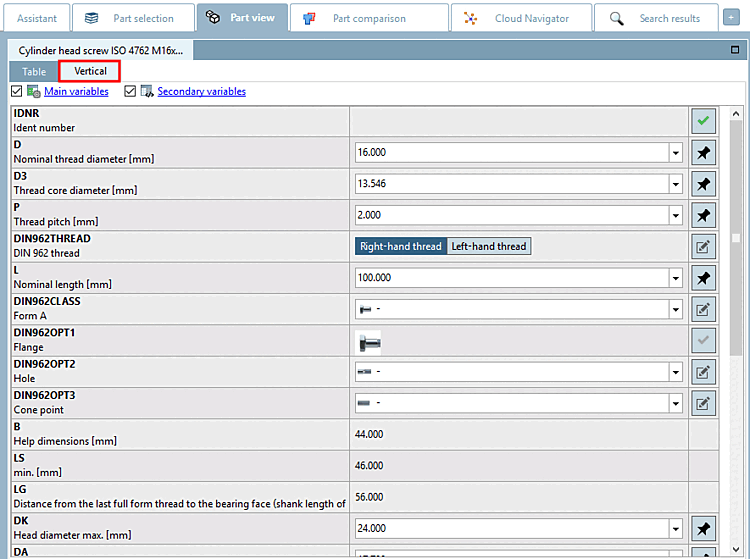

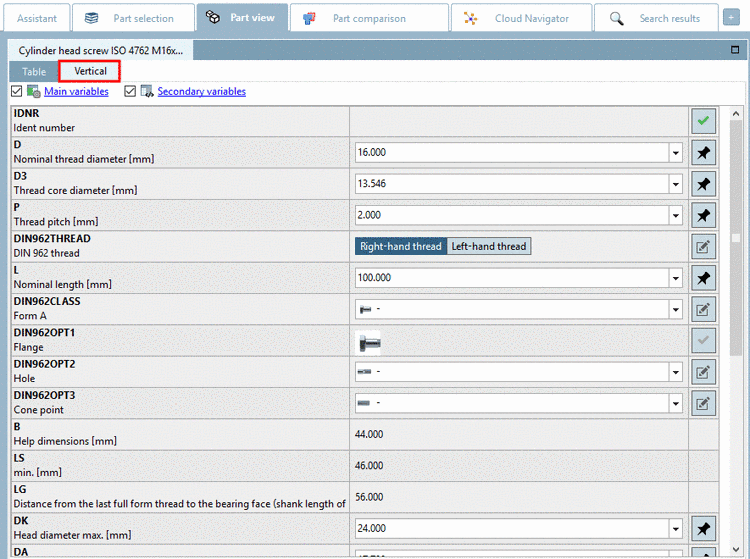

L'illustration montre ISO 4762 immédiatement après le chargement, sans modification.

La présentation de la liste est subdivisée en colonnes suivantes :

Nom de variable [Name of variable] avec description de la variable [Variable description]
Valeur de la variable
Il existe ici plusieurs possibilités :
- Valeur fixe
- Sélection des valeurs d'une variable standard
- Sélection des valeurs d'une variable de plage de valeurs
La valeur peut être modifiée via des champs de saisie, des zones de liste, des curseurs, etc.
Symbole décrivant l'état de sélection actuel de la variable concernée.
Il est notamment intéressant de savoir si un élément de construction est déjà suffisamment défini et/ou s'il existe encore des options.

Le tableau suivant explique les différentes icônes :

Signification

Valeur fixe

La variable contient une valeur fixe non modifiable.

Plusieurs valeurs sont disponibles au choix. [There are some values possible at the moment.]

Lorsque vous sélectionnez une valeur dans la zone de liste, voici ce qui se passe :

Lorsque la variable est modifiée, le symbole sur .
Pour les variables dépendantes, le symbole change également.
Il y a deux possibilités :
1. Il n'y a plus qu'une seule valeur possible.
  -> Le La variable est marquée d’un .

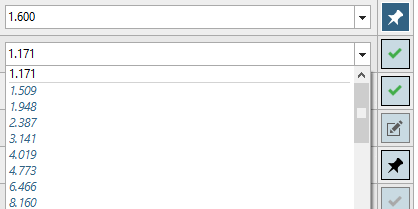

  Dans la liste déroulante, vous voyez une valeur en noir (celle que vous avez définie) et les autres en bleu.
2. Il y a certes des restrictions, mais plusieurs valeurs sont encore possibles.
  -> La variable reste toujours marqué de .
  Dans la zone de liste développée, vous voyez des valeurs noires. Celles-ci n'ont pas été affectées par la sélection.
  Vous voyez également des valeurs bleues. Celles-ci ont été filtrées par la sélection.

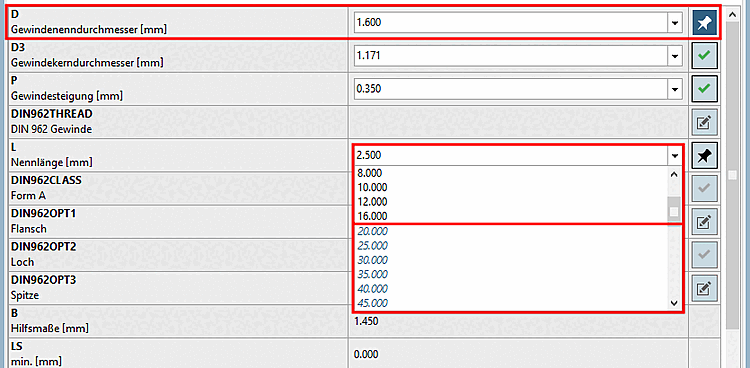

Exemple : D a été fixé à la valeur 1.6. De ce fait, les valeurs supérieures ou égales à 20 ne sont plus possibles pour L. Celles-ci sont désormais affichées en bleu.

Les variables filtrées. Les variables filtrées limitent les autres sélections. [Filtered. Filtered variables restrict other selections.]

Valeur épinglée

La valeur a été modifiée en cliquant sur ou par sélection directe Épinglé.
Dans la zone de liste propre, toutes les valeurs sont bleues, sauf celle qui a été définie. Celle-ci est noire.

Remarque
Cela ne signifie pas qu'aucune modification ne peut plus être apportée.
Cependant, le choix d'une valeur bleue annule toutes les restrictions précédentes.
Les variables filtrées limitent les variables dépendantes. Les valeurs qui ne sont plus disponibles y sont également colorées en bleu.
Les variables qui n'ont pas été touchées par le filtrage restent noires.
En cliquant sur l’icône, le Le filtre peut également être soulevé à nouveau. Il apparaîtra alors encore une fois, le symbole original .

Sélection terminée, il ne reste qu'une seule valeur possible [Selection done. There is only one value left to choose.]

Valeur fixée indirectement

Cette icône s'affiche lorsque

en principe, une seule valeur était possible
ou
en filtrant/épinglant une autre variable, la sélection a été limitée à une seule valeur.

Remarque
Cela ne signifie pas qu'aucune modification ne peut plus être apportée.
Cependant, le choix d'une valeur bleue annule toutes les restrictions précédentes.

Zone de plage de valeurs: voir Section 3.1.7.2.1, « Domaines de valeurs ».

Les zones de plage de valeurs ne peuvent pas être filtrées.
