7.6.4.6.  Miroir

[Remarque]Remarque

L'application de miroirs [Mirror] crée des dépendances, de sorte qu'il n'est peut-être pas possible de "revenir en arrière" facilement. Veuillez tenir compte de ces dépendances lorsque vous supprimez des plans créés automatiquement.

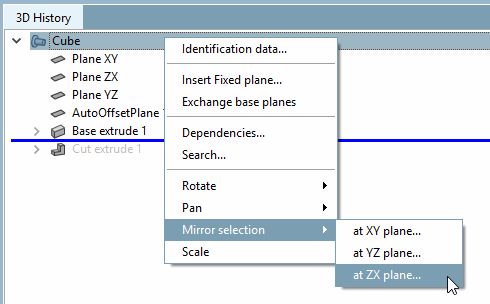

Pour refléter un composant sur un plan de base, appelez le menu contextuel Refléter [Mirror] -> sur . ..-plan.

Miroir sur le plan ZX

Miroir sur le plan ZX

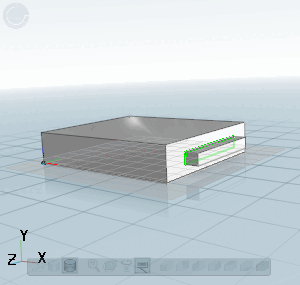

Avant les miroirs au niveau ZX

Avant les miroirs au niveau ZX

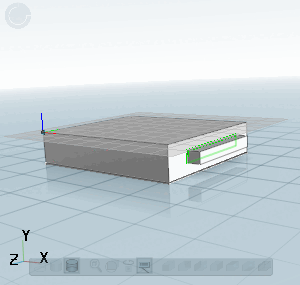

Décalage 0

Décalage 0

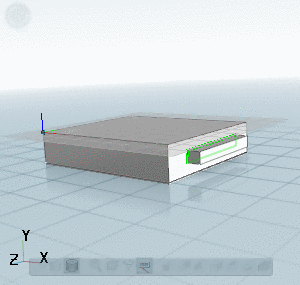

Après réflexion sur le plan ZX

Après réflexion sur le plan ZX

Si vous souhaitez également définir un décalage, saisissez la valeur souhaitée sous Décalage [Offset] dans le champ de saisie.

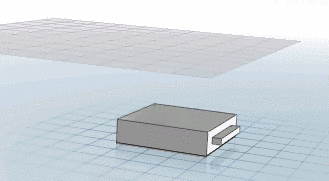

Décalage 10

Décalage 10

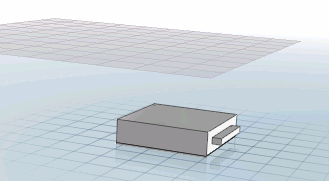

Miroir avec offset

Miroir avec offset
