1.6.5.16.1. Bloc [Common] - Paramètres généraux 1.6.5.16.1.2.
Clé "ExportSubAssemblyStructure" - prise en charge des sous-ensembles
|  |
| Précédent | Suivant |
La structure de sous-assemblage peut également être transmise au système de CAO, mais la méthode a été modifiée dans la version 12.8.
La clé ExportSubAssemblyStructure a été supprimée.

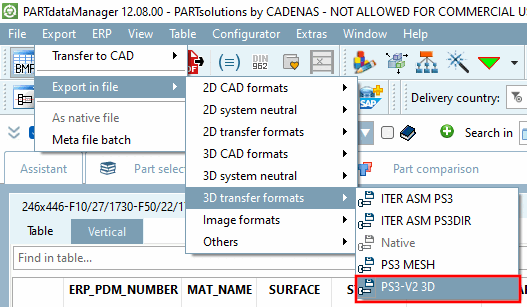

Utilisez pour cela par exemple le format PS3-V2 3D (d'autres formats suivront).

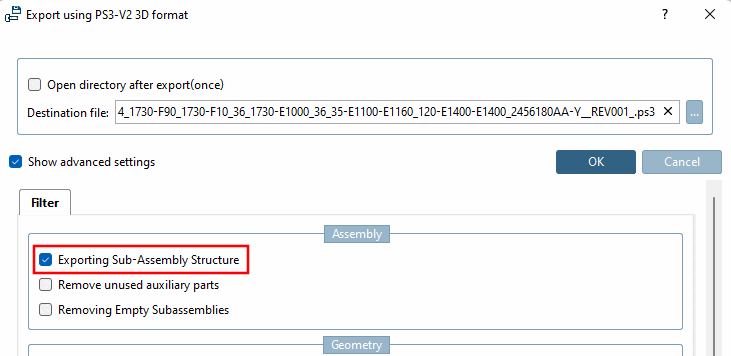

Activez l'option Afficher les paramètres avancés [Show advanced settings] dans la boîte de dialogue d'exportation.
Dans l'onglet Filtres [Filter], activez l'option Exporter la structure des sous-ensembles [Exporting Sub-Assembly Structure].
Télécharger dans le Système de CAO le fichier PS3 via le menu PARTsolutions ->
fichier PS3
chargement [Load PS3-File].

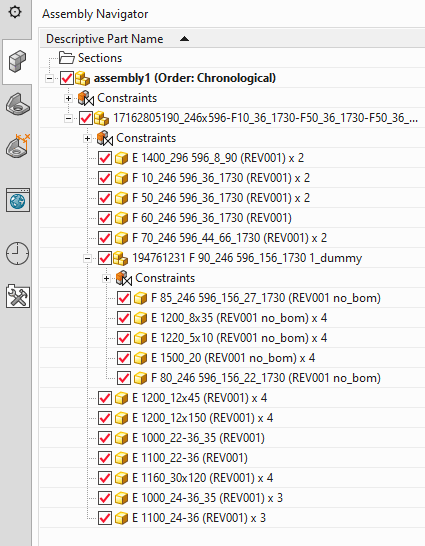

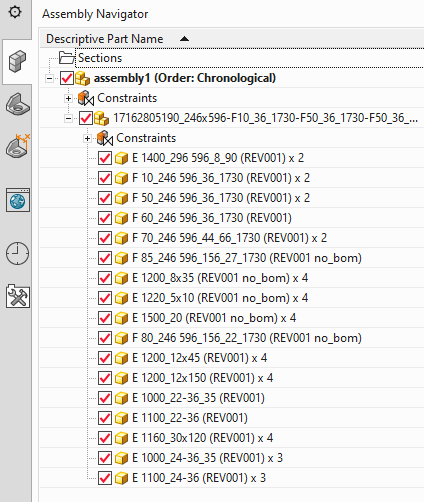

Les deux illustrations suivantes montrent, à titre d'exemple, le résultat dans NX, une fois sans structure de sous-ensemble et une fois avec structure de sous-ensemble.
