Dès que La fonction éléments dépendants est [Mark dependent elements] activé, les éléments dépendants de la fonction fenêtres d’accueil correspondantes. Cela peut se faire, par exemple, Base rotation ou esquisse dans l’historique 3D [3D History], mais aussi dans le Historique des croquis [Sketch history].

Exemple 1:

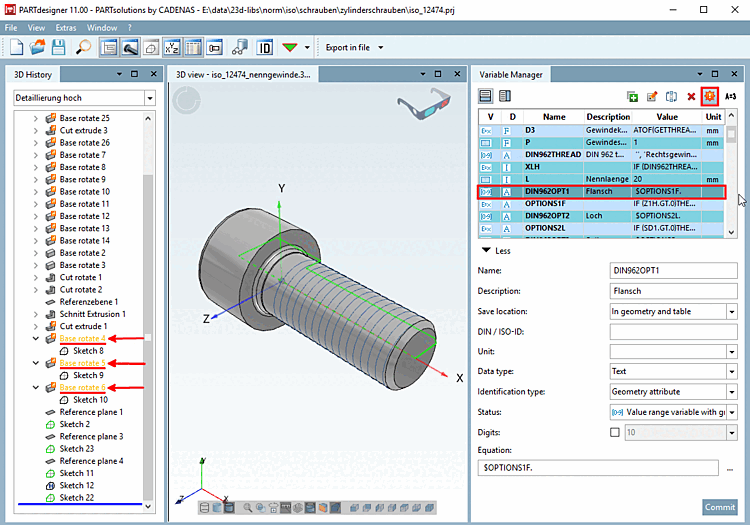

Après La sélection des variables DIN962OP1 des éléments concernés est affichée dans l’historique 3D [3D History] . rotation dans laquelle cette variable apparaît.

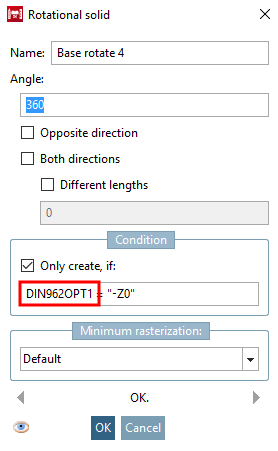

Dans la boîte de dialogue Corps de révolution [Rotational solid] ouverte, vous pouvez voir l'utilisation des variables.

Exemple 2:

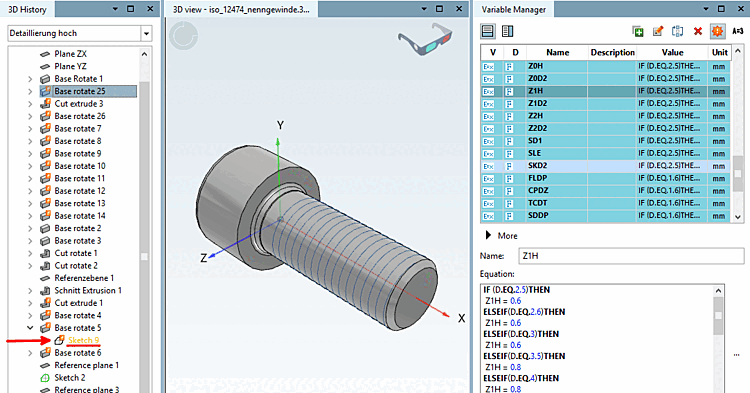

Après La sélection des variables Z1H l’esquisse concernée devient jaune dans l’historique 3D [3D History] marqué.

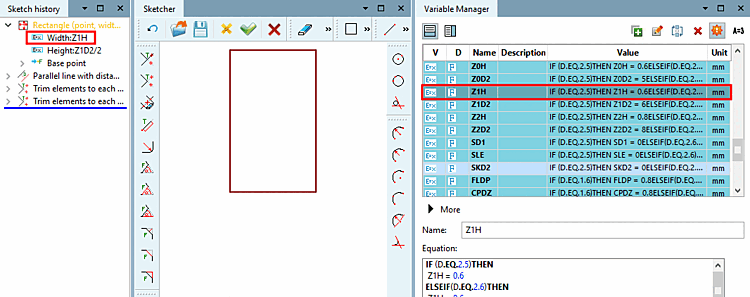

Dans l' historique de l'esquisse [Sketch history], vous pouvez voir l'utilisation des variables.
