Sous training/subassembly/finished En plus de la configuration d’origine, traeger_schelle_asmcfg.prj un nouveau propre.

Pour ce faire, cliquez sur la commande du menu contextuel sous finished Nouveau projet [New project].

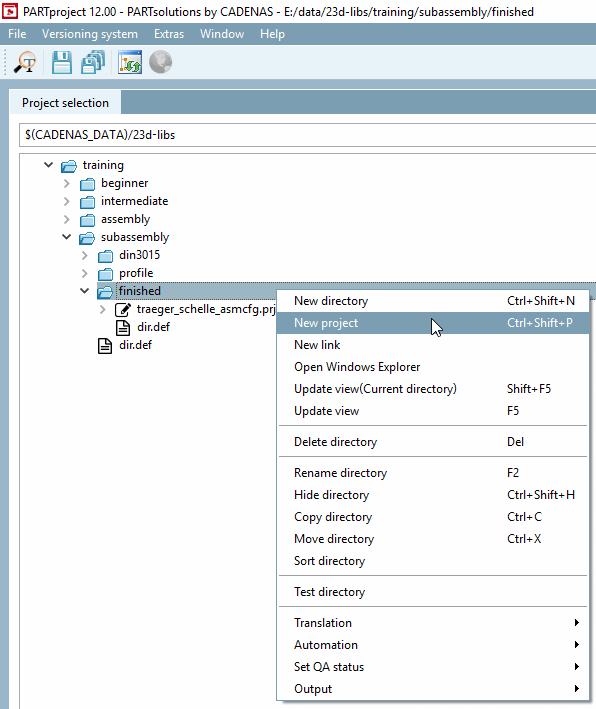

Appel à projets : Nouveau projet [New project]

-> La boîte de dialogue correspondante s'ouvre.

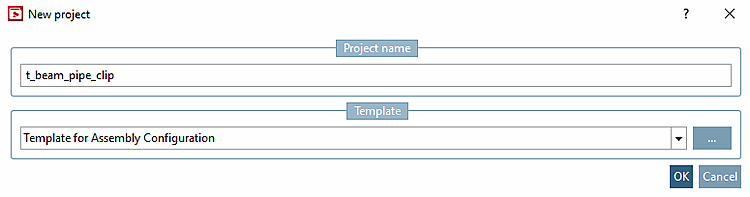

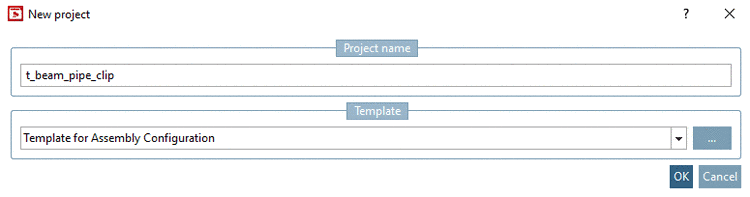

Nouveau projet [New project] "traeger_schelle_test

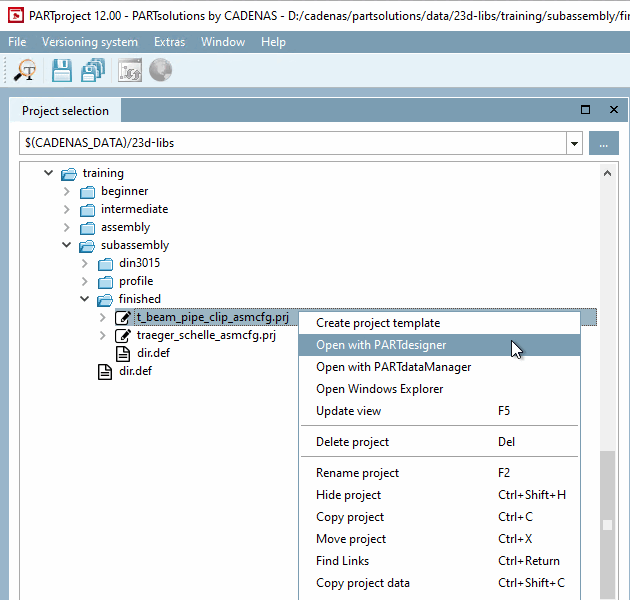

Cliquez sur Ouvrir avec PARTdesigner [Open with PARTdesigner].

-> Une configuration vide s'ouvre.

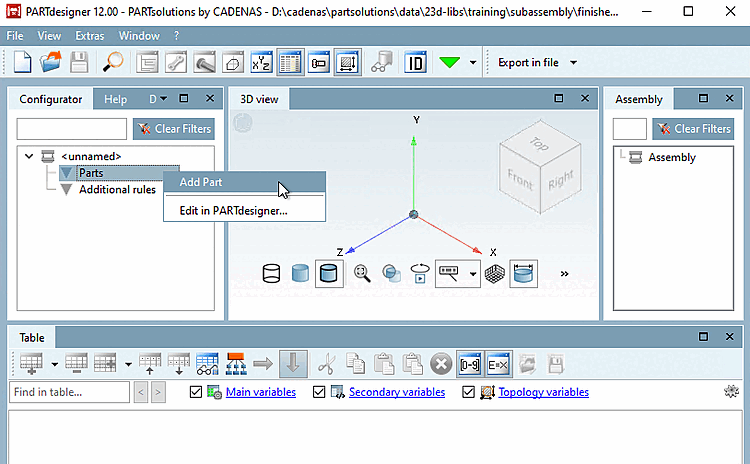

Cliquez sur Insérer une partie [Add Part].

-> Une fenêtre d'exploration s'ouvre.

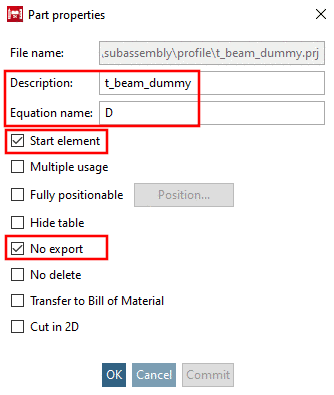

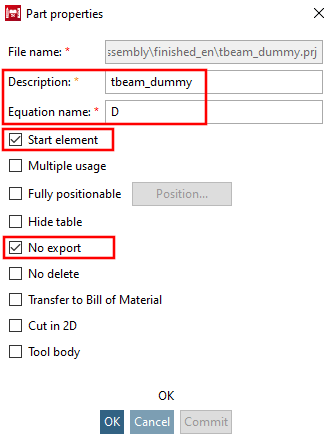

A partir du répertoire .../partsolutions/23d-libs/training/subassembly/profile, insérez la pièce de démarrage fictive et effectuez les entrées correspondantes sur la page de dialogue Propriétés de la pièce [Part properties].

Remarque La désignation [Description] et le nom de la formule [Equation name] sont affichés dans la fenêtre du docking Configurateur [Configurator] sous Composants [Parts]. Le nom de la formule [Equation name] ne peut plus être modifié après coup !

A partir du répertoire .../partsolutions/23d-libs/training/subassembly/profile, insérez le fichier din_1025_s.prj (pièce individuelle "poutre") et effectuez les saisies correspondantes sur la page de dialogue Propriétés de la pièce [Part properties].

Dans le répertoire .../partsolutions/23d-libs/training/subassembly/din3015, sélectionnez le fichier din_3015_cfg.prj (assemblage "collier de serrage") et effectuez les entrées correspondantes dans la page de dialogue Propriétés de la pièce [Part properties].

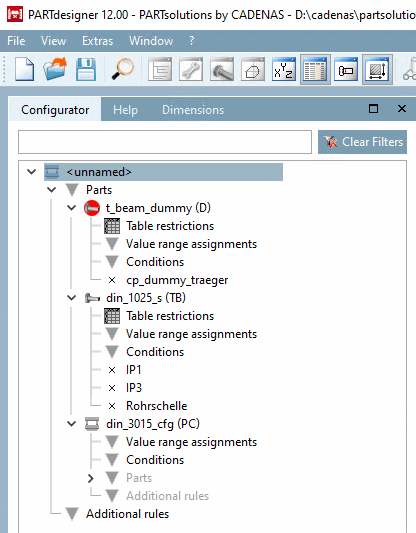

-> Maintenant, les composants Pièce de départ factice (D), Poutre en double T (T) et Collier de serrage (RS) sont affichés dans le configurateur [Configurator].

Enregistrez la configuration. La première fois, la boîte de dialogue Enregistrer le projet de configuration [Save configuration project] s'affiche.

Attribuez un nom au projet [Project name] et une abréviation [Short name].

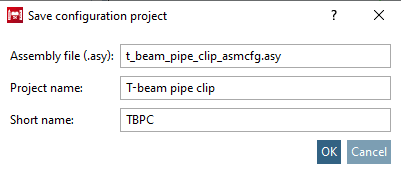

Boîte de dialogue "Enregistrer le projet de configuration [Save configuration project]

Ces entrées sont en outre enregistrées dans PARTproject sous Paramètres [Settings] -> Général [General] -> Général [General] en tant que numéro de norme [Standard number] et titre de norme [Standard title].

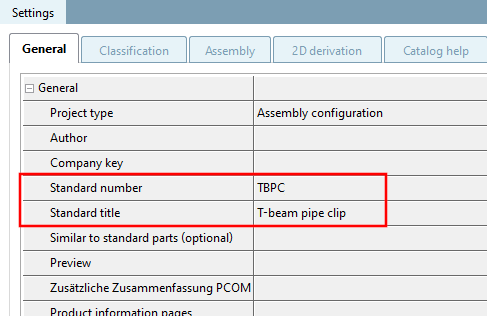

Fenêtre d'accueil "Paramètres [Settings]" -> onglet "Général [General]" -> item "Général [General]".

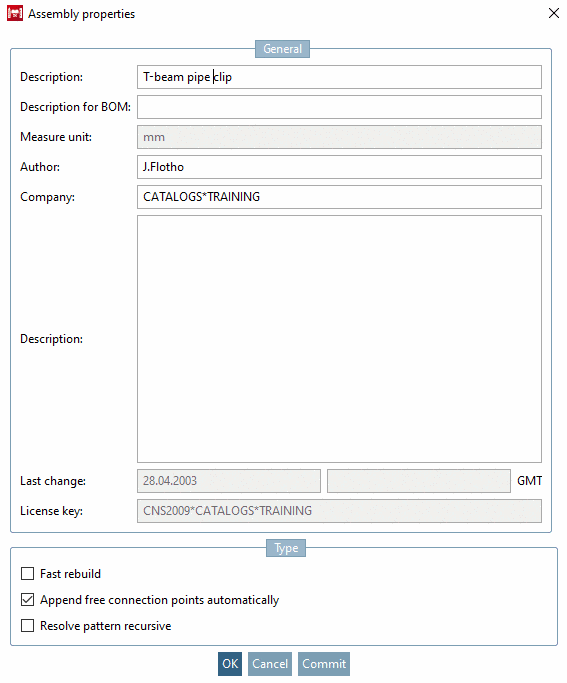

-> La boîte de dialogue Propriétés de l'assembly [Assembly properties] s'ouvre.

Activez l'option Ajouter automatiquement des points d'attache libres [Append free connection points automatically].
