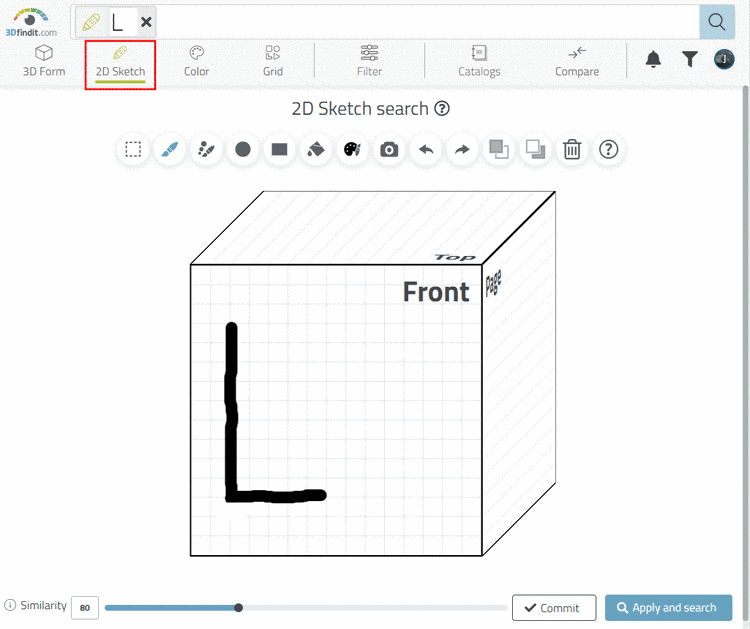

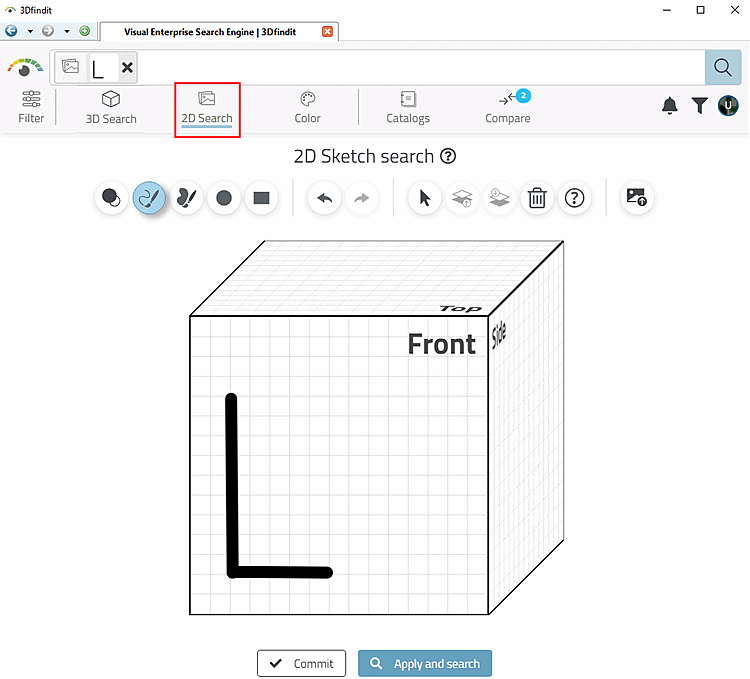

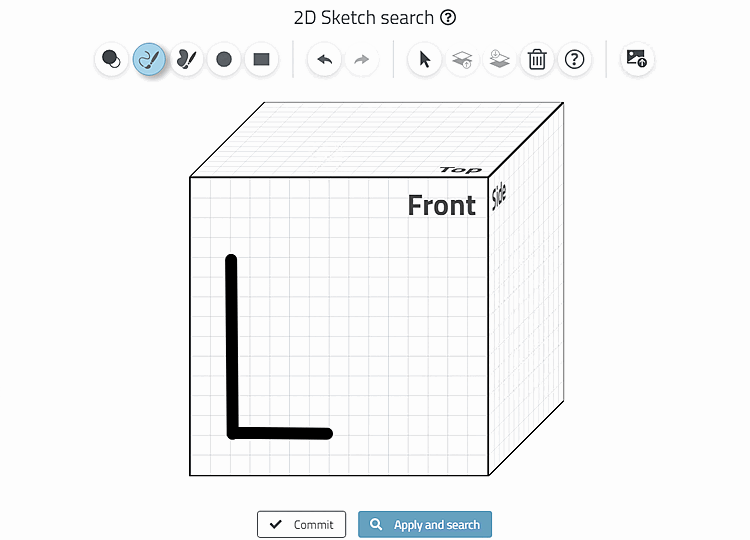

Dessiner la vue de côté de l'angle souhaité à l'aide de la recherche d'esquisse 2D [2D Sketch search].

Il est préférable d’utiliser le pinceau pour cela avec une force de 16.

Astuce Pour tracer une ligne droite, maintenez la touche Maj enfoncée.

Cliquez sur Appliquer et rechercher [Apply and search].

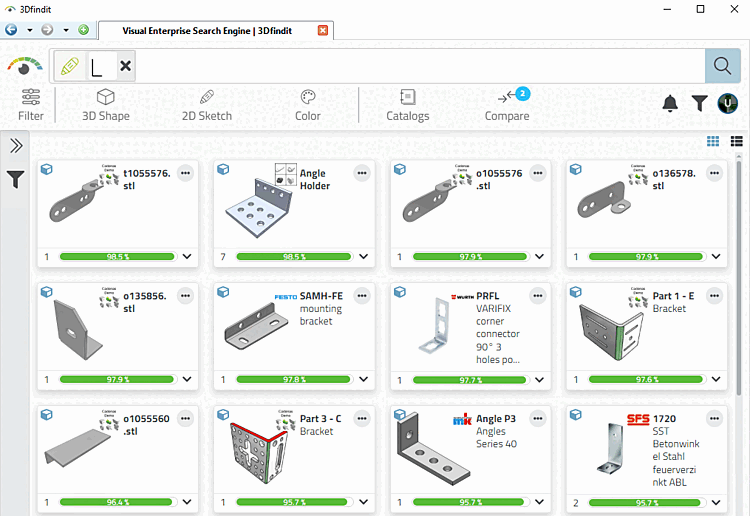

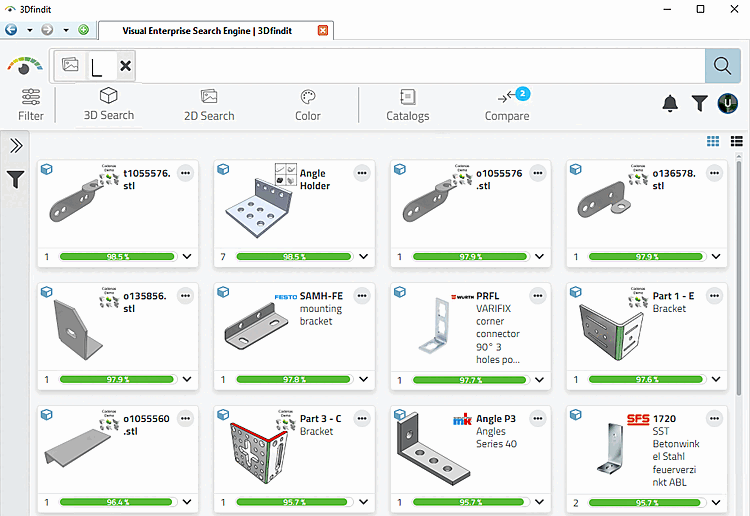

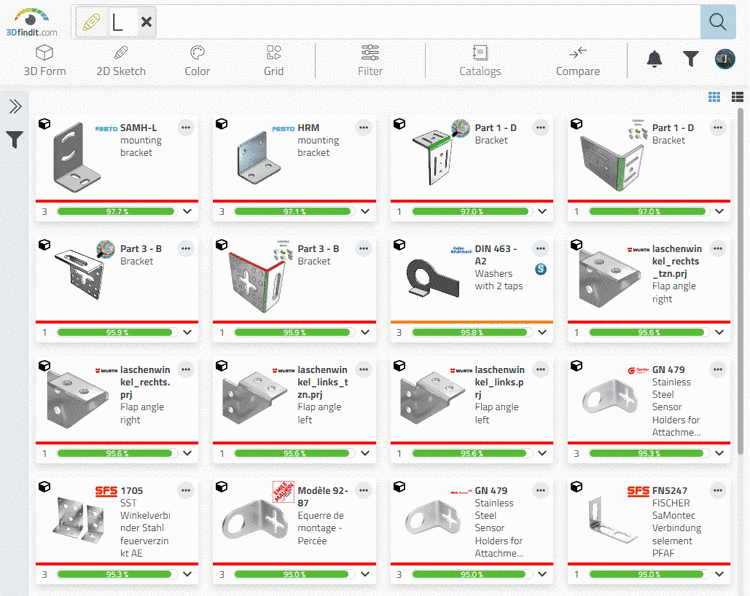

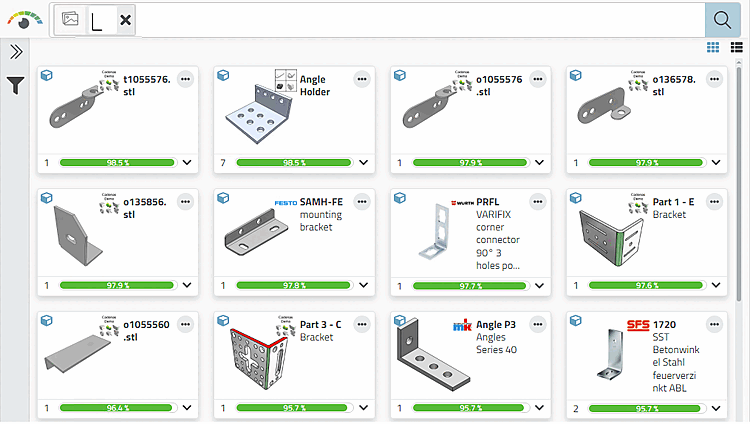

-> Les résultats sont encore relativement peu spécifiques.

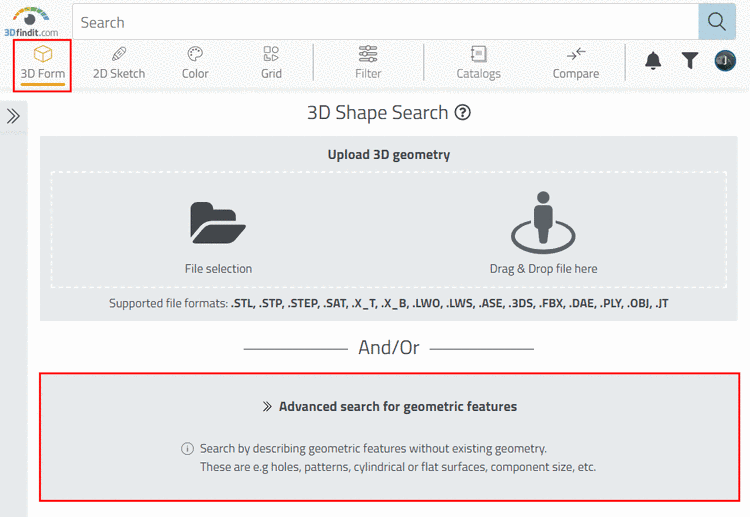

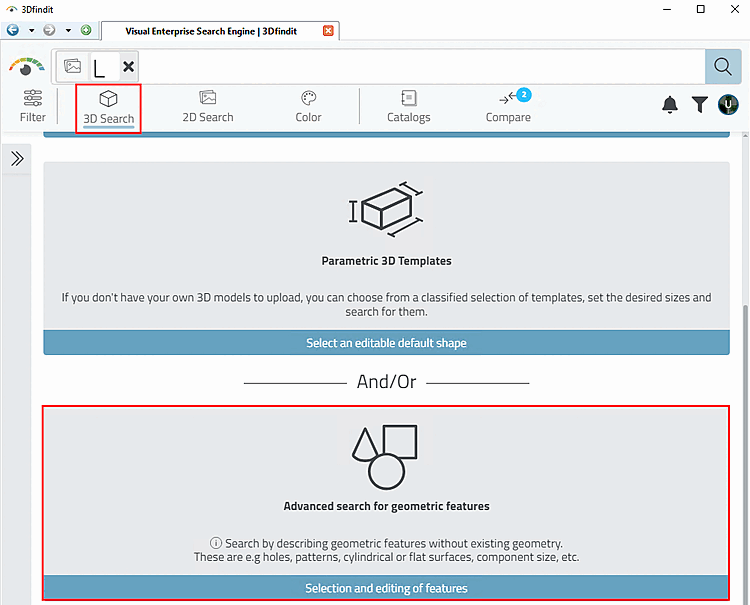

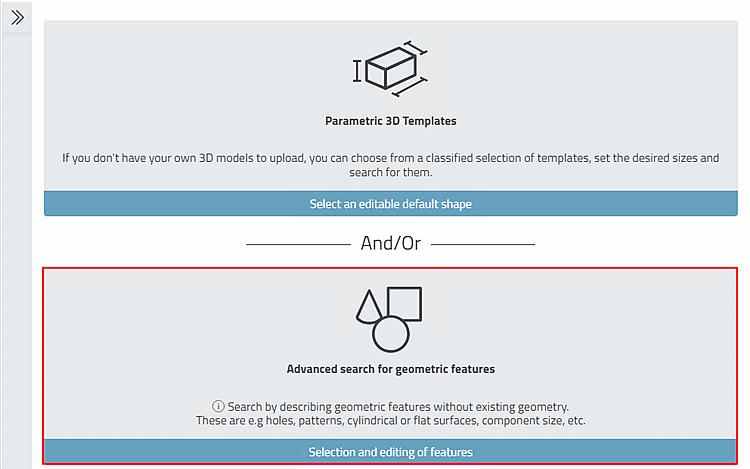

Utilisez également la recherche avancée de caractéristiques géométriques [Advanced search for geometric features].

La boîte de dialogue Caractéristiques géométriques [Geometric features] s'ouvre.

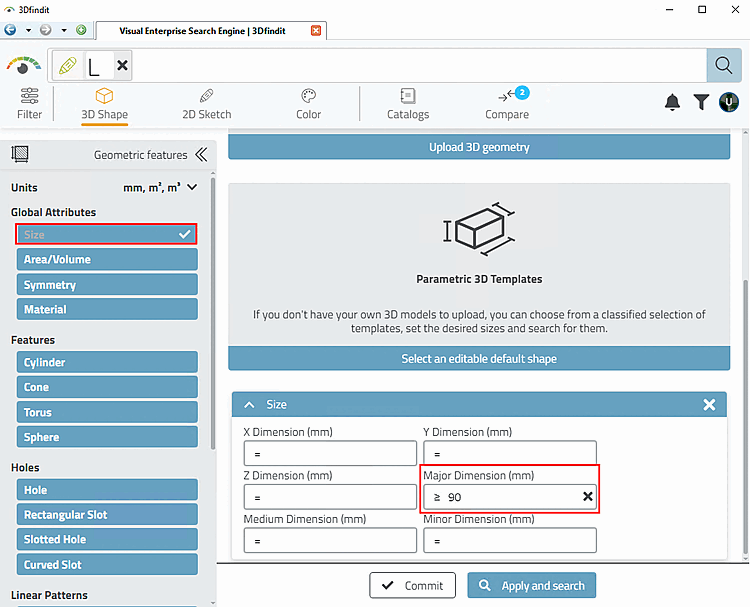

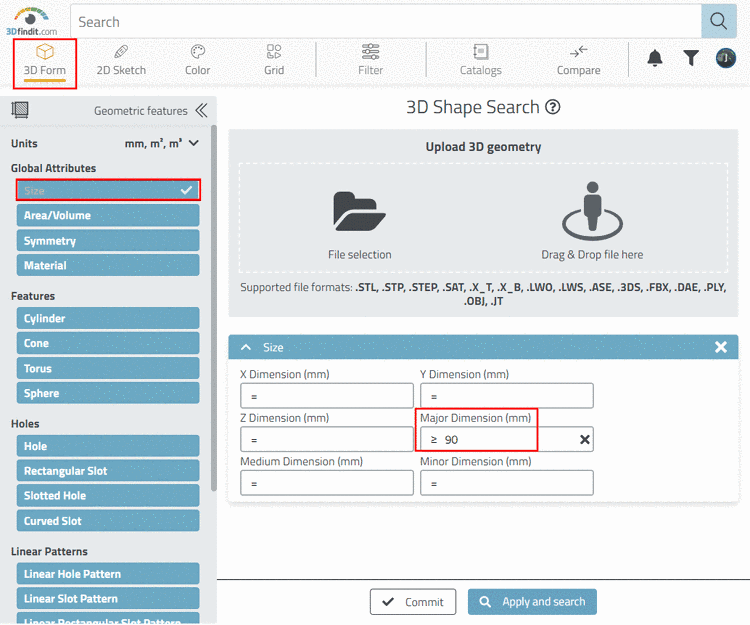

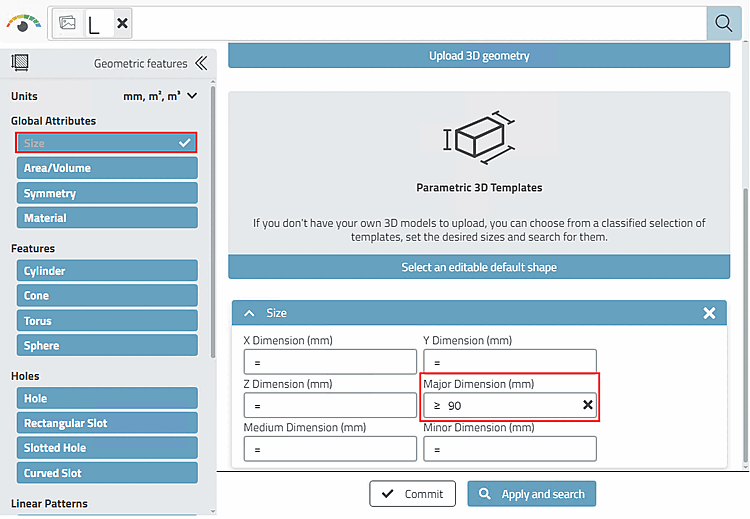

Sélectionnez Taille [Size] et inscrivez sous Dimension la plus grande [Major Dimension] >= 90.

Remarque Pour les données relatives à la taille, les 6 options ou 1 seule peuvent être utilisées.

Astuce L'indication d'une seule propriété peut éventuellement être plus ciblée.

Cliquez sur Appliquer et rechercher [Apply and search].

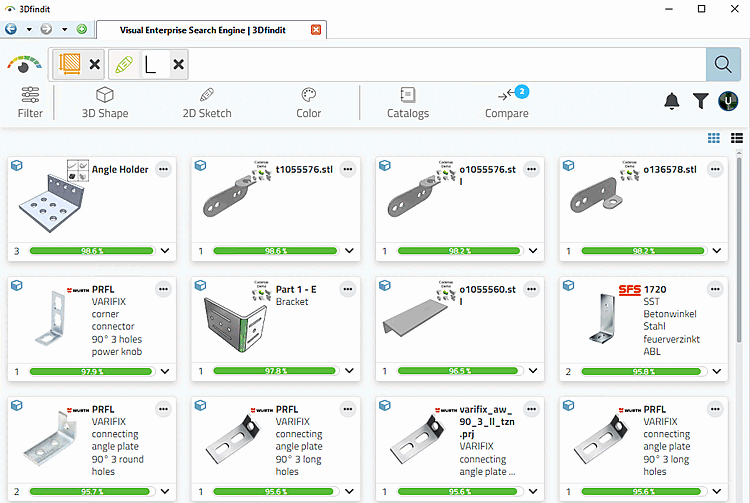

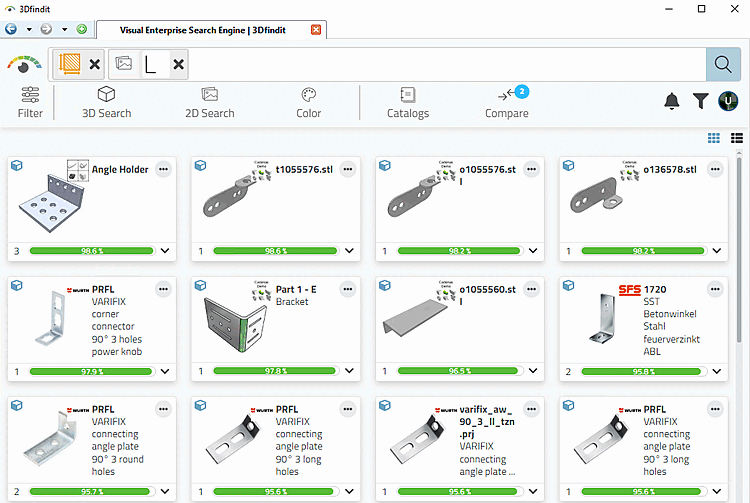

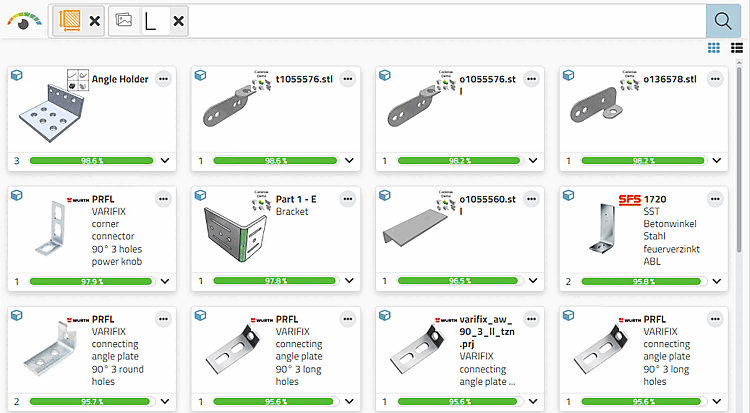

-> Maintenant, les résultats de la recherche sont plus proches du résultat souhaité. Il existe une variante à trous ronds et une variante à trous oblongs.

Si le nombre d'occurrences est important, il peut être utile de restreindre davantage. Vous avez la possibilité de spécifier trou [Hole] ou trou oblong [Slotted Hole] sous Caractéristiques géométriques [Geometric features].

Ouvrez à nouveau la zone de dialogue en cliquant sur l'icône correspondante dans le champ de recherche.

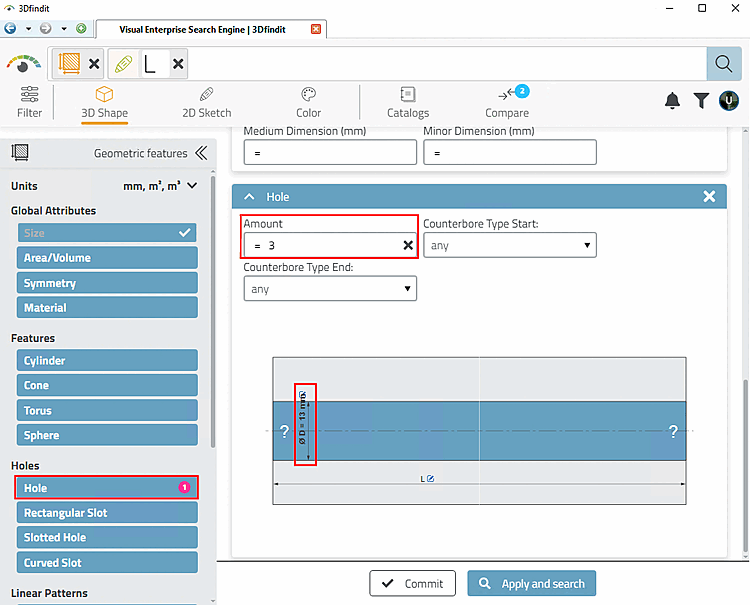

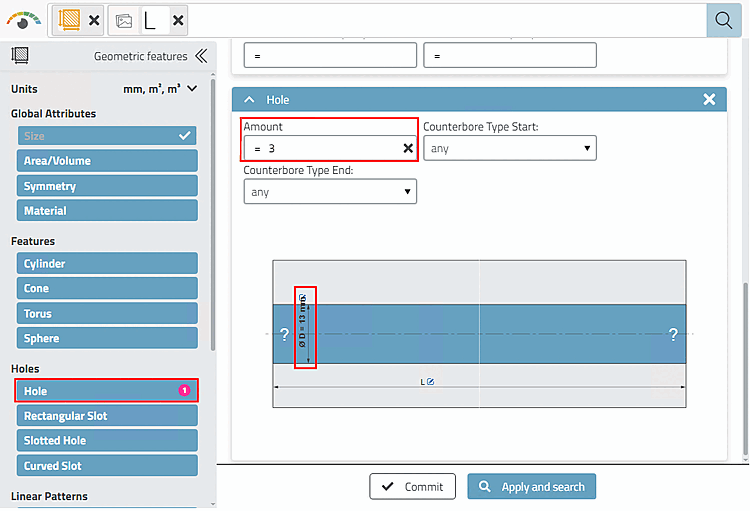

Sélectionnez par exemple Trou [Hole] et saisissez les valeurs de caractéristiques souhaitées.

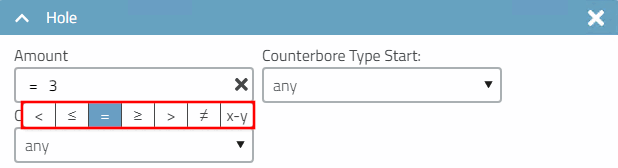

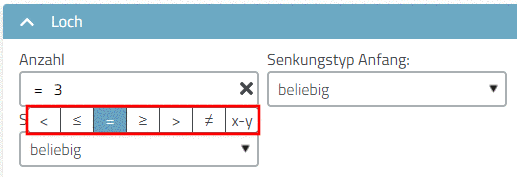

Astuce Avec "=", vous pouvez rechercher des valeurs exactes. Parfois, il est préférable de ne pas définir un cadre trop étroit afin de ne pas exclure de résultats importants. Dans ce cas, travaillez avec "supérieur ou égal à", "de - à", etc.

Cliquez sur Appliquer et rechercher [Apply and search].

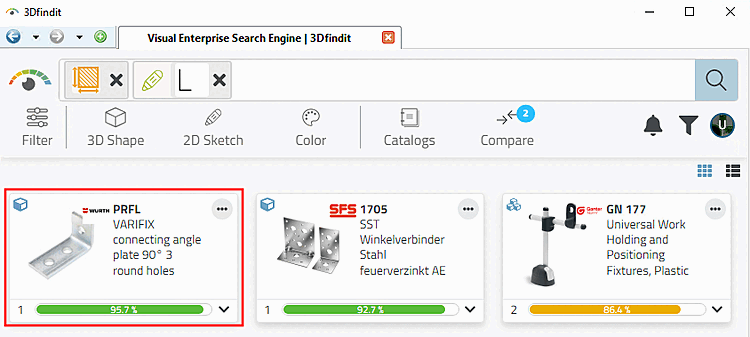

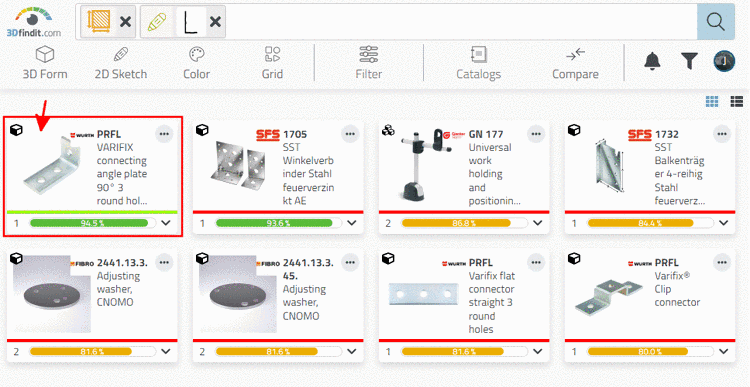

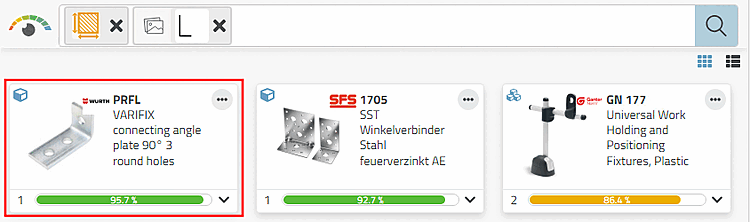

-> Un angle correspondant exactement se trouve maintenant parmi les premiers résultats de recherche.

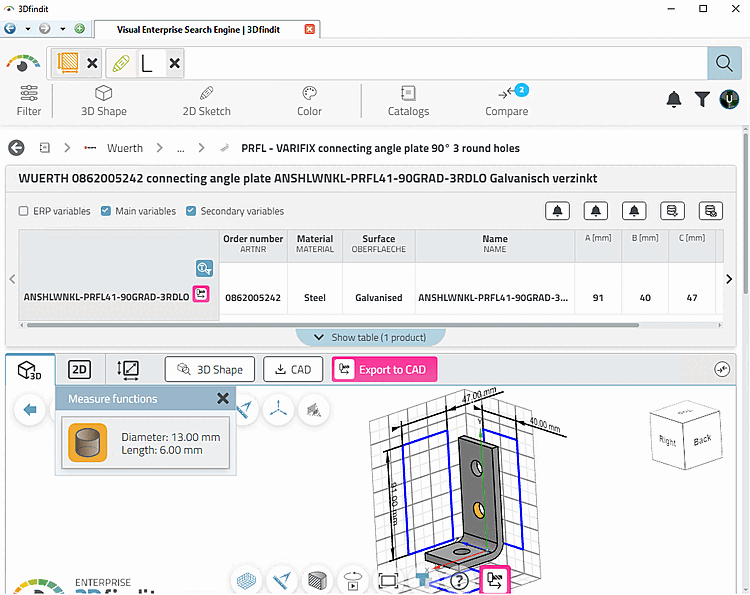

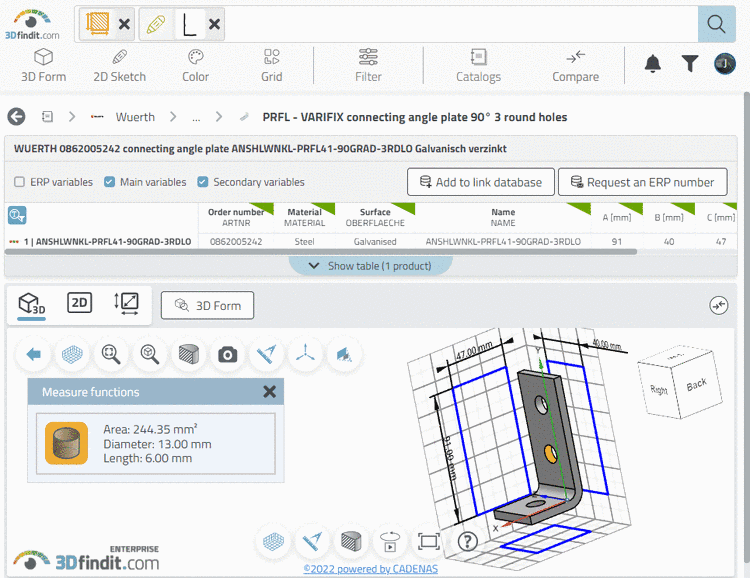

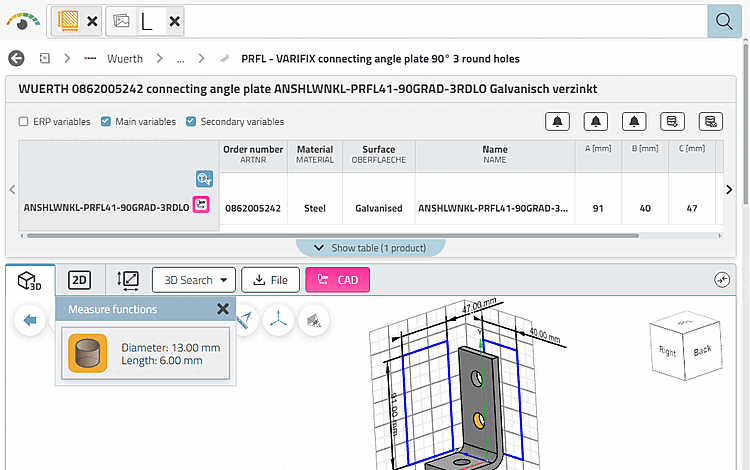

Ouvrez la pièce dans la vue Tableau et 3D.

Par exemple, utilisez grille de mesure [Measuring grid] et outil de mesure [Measure functions] Un.

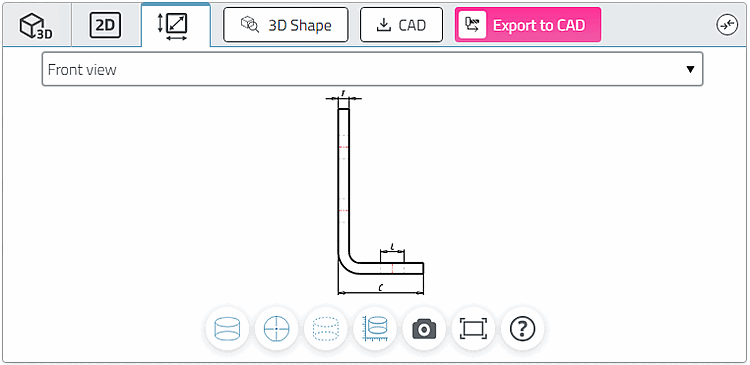

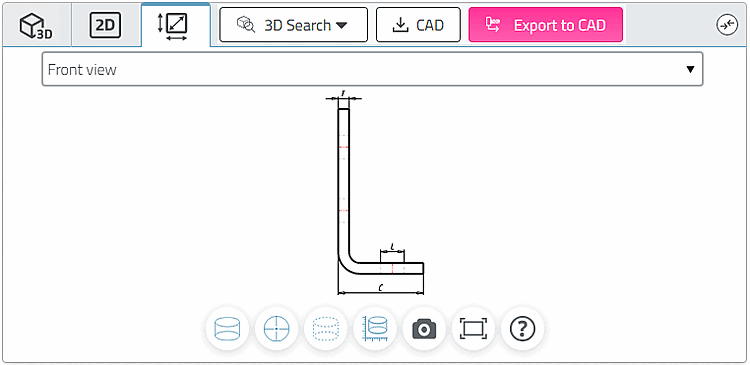

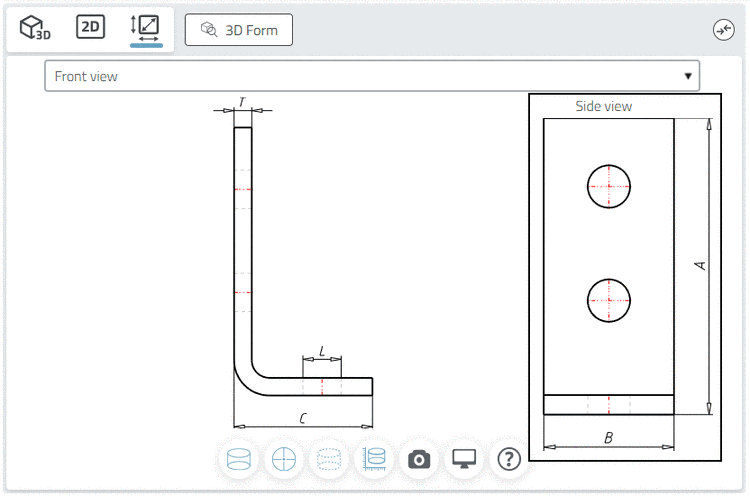

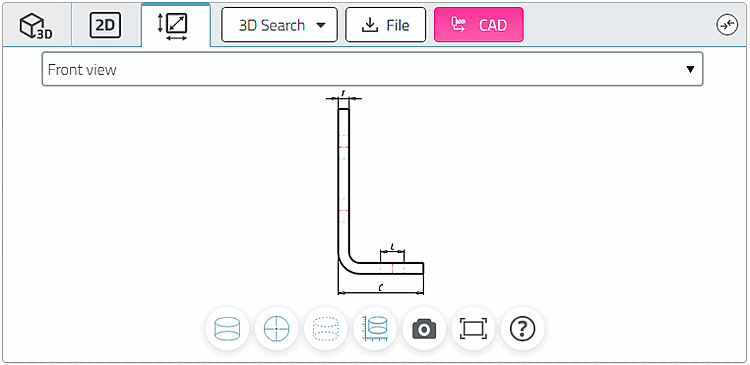

Si nécessaire, vérifiez également la partie résultat sous Technique Vues [Technical views].
