N’importe quel nom du fichier de configuration a été déterminé sous erpcustom.cfg > USERDIALOG .

Dans le Fichier de configuration nommé (par exemple material_assign.cfg ) quels paramètres dans 3Dfindit / PARTdataManager dans la boîte de dialogue Un nouveau numéro d’identification [new ident-no.] doit être affiché. Dans le Dans le cas de material_assign.cfg , voici Par exemple, différents matériaux.

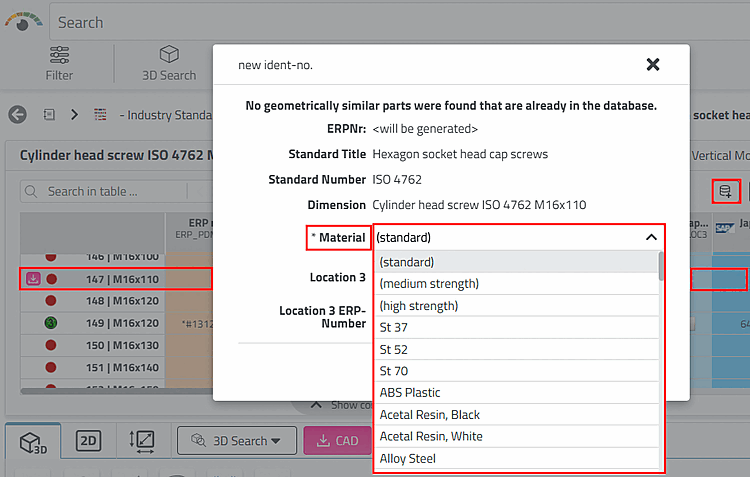

3Dfindit : champ de liste de matériaux déployé

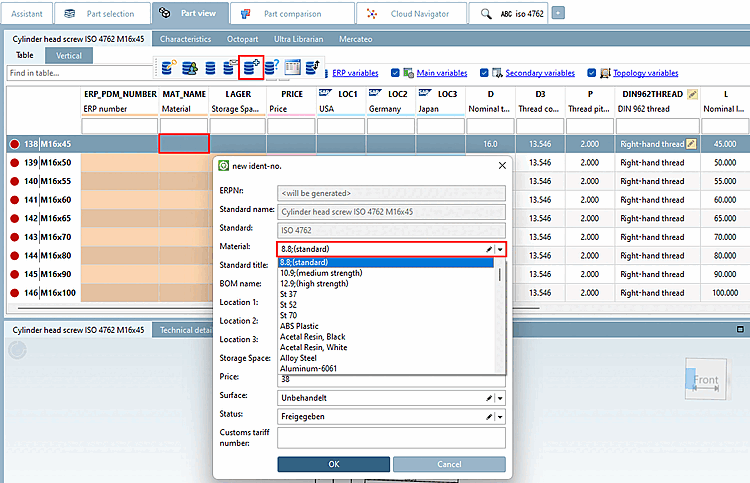

PARTdataManager : champ de liste de matériaux déplié

Lors du transfert des pièces vers le système de CAO, le matériau 3Dfindit est mappé sur le matériau du système de CAO, ce qui permet de calculer les propriétés physiques dans la CAO.

Syntaxe:

Ce qui suit montre un exemple de contenu du fichier spécifié. Le nom de bloc suivi d'un astérisque est le fallback, si aucun autre bloc n'a été spécifié.

[*]
1=;Please select...
2=8.8;(Standard)
3=10.9;(mittelfest)
4=12.9;(hochfest)
5=St 37
6=St 52

Si vous utilisez l'entrée Please select... vous devez absolument placer un point-virgule devant le texte pour afficher une valeur interne vide. Ainsi, le champ est marqué en rouge après un OK, si aucune entrée valable n'a été sélectionnée. Ce comportement correspond alors dans 3Dfindit, par analogie, au comportement précédent dans PARTdataManager.

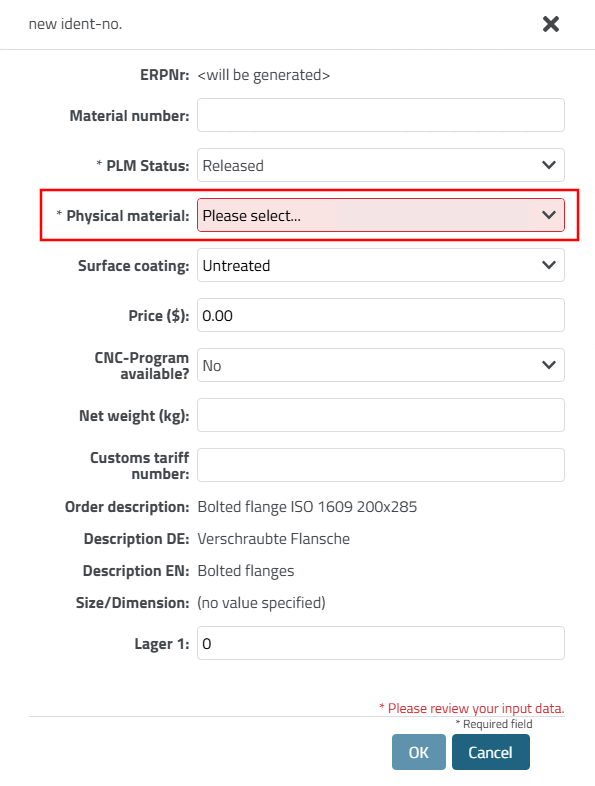

Dialogue après avoir cliqué sur "Ajouter à la base de données des liens [Add to link database]".

La traduction de Please select... est possible. Il est seulement important de mettre le point-virgule également dans l'en-tête du bloc.

cns_material.def

[;Please select...]
default=Please select...
german=Bitte auswählen...
english=Please select...

Indication d'autres blocs:

Vous pouvez définir des données spécifiques au catalogue dans d'autres blocs ; vous pouvez même définir des données pour certains projets.

Exemple de contenu du fichier indiqué :

[norm/din_en_iso/stifte/scherstifte/din_1.prj]
1=1.4301 (V2A)
2=1.4571 (V4A)

Plus d'informations

Pour plus d'informations sur le transfert de l'attribut de matériau à la CAO, voir Section 3.2.9, « Cartographie des matériaux  ».

Pour plus d'informations sur l'inclusion du matériau dans le nom de fichier, voir Section 3.2.7.2, « Nom de fichier : définir les options de génération (clé "FileName")  ». Par défaut, une information existante sur le matériau est incluse dans le nom du fichier.
