3.3.10.3.1.1. Déclarer un préfixe pour les attributs 3Dfindit

Dans l'exemple suivant, une clé doit être ajoutée afin de pouvoir attribuer un préfixe aux attributs 3Dfindit.

[Remarque]Remarque

Le préfixe est attribué aussi bien aux attributs standard qu'aux attributs supplémentaires (voir Section 3.3.10.3.2, « Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur  »).

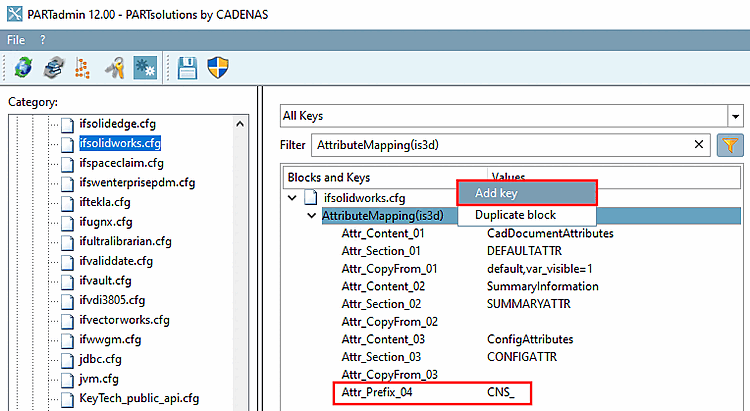

  1. Sous PARTadmin > catégorie [Category] Fichiers de configuration [Configuration files] > $CADENAS_SETUP > ifsolidworks.cfg, ouvrez le bloc AttributeMapping(is3d).

    Ajouter une clé [Add key]

    Ajouter une clé [Add key]

  2. Insérez une clé (voir aussi Section 1.7.1.4.3, « Traiter les blocs, les clés et les valeurs clés »).

    La valeur de la clé est le préfixe.

  3. Enregistrez le réglage dans PARTadmin.

  4. Exporter une pièce vers SolidWorks.

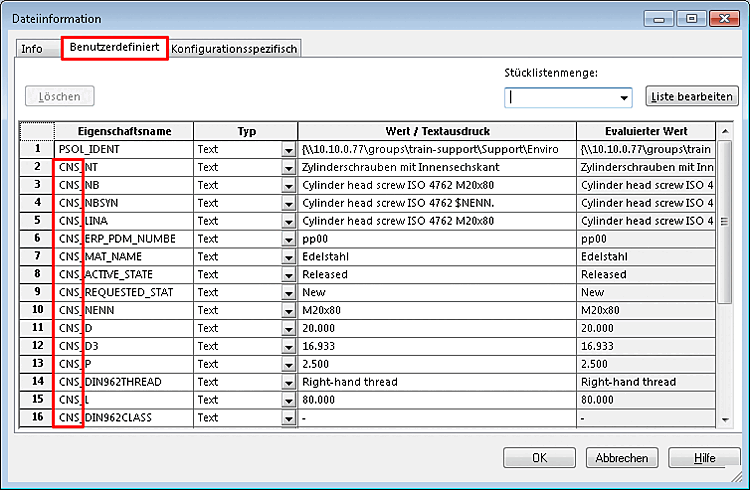

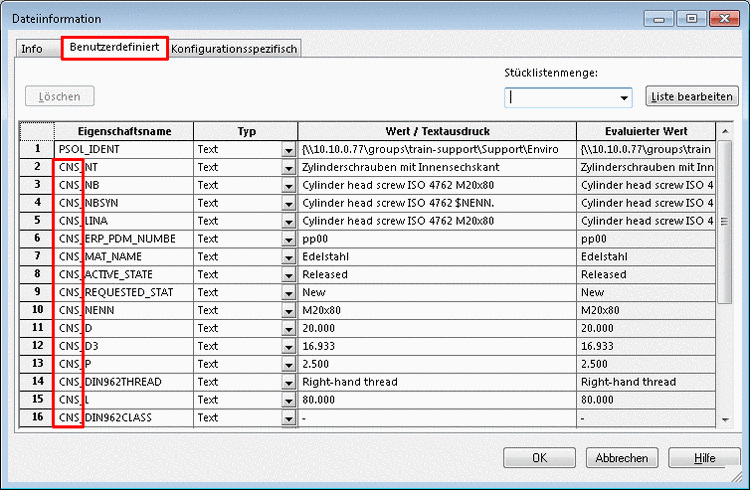

    -> Tous les attributs 3Dfindit reçoivent maintenant le préfixe (ici dans l'exemple "CNS_").

    Attributs 3Dfindit avec préfixe

    Attributs 3Dfindit avec préfixe
