Articles [Show parts] Liste:

Le mode "Recherche de pièces individuelles" est particulièrement adapté à la recherche géométrique (3D) [Geometric search (3D)], à la recherche d'esquisses (2D) [Sketch search (2D)] et à la recherche de topologie [Topology search].

Ce mode est également important pour la recherche dans les catalogues de pièces propres, car des pièces hétérogènes d'aspect très différent sont souvent regroupées dans un projet de classification.

Dans le cas d'une recherche plein texte [Full-text search], cette option est utile, par exemple, lorsque des variables de table spécifiques sont utilisées ou lorsque la recherche est combinée avec une recherche de variables [Variables search] et que la recherche fournit ainsi des valeurs spécifiques.

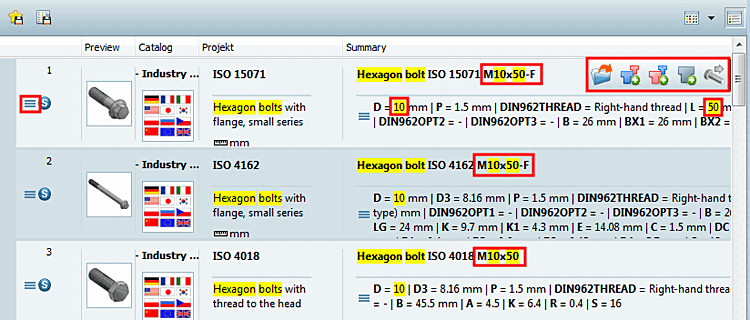

Exemple 1: Recherche plein texte [Full-text search] avec un terme plus des valeurs de variables

Sechskantschraube D=10 L=50

ou

Sechskantschraube 10 50

Vous trouverez des informations détaillées sur la syntaxe ou les nombreuses options de saisie sur Section 1.3.4.3, «  Recherche plein texte  ».

Exemple 2: Recherche plein texte [Full-text search] combinée avec une recherche de variables [Variables search]

Remarque Pour les grands tableaux, cette option n'est pas utile pour une recherche plein texte sans spécification de paramètres, car de nombreuses occurrences sont affichées dans la même famille de pièces et vous pouvez facilement perdre la vue d'ensemble.

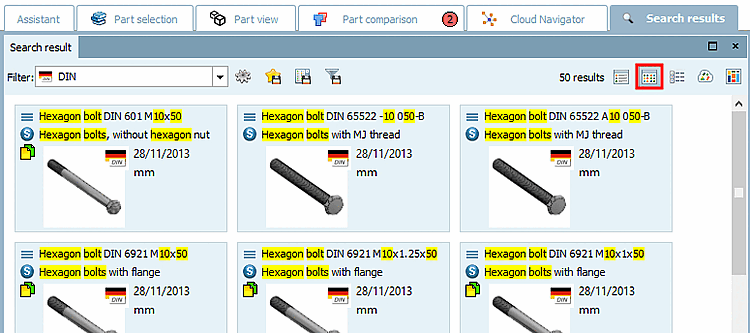

Familles de pièces et pièces individuelles Liste [Show parts and part families] : Résultat en mode Symboles [Symbols]

Sélectionnez ce mode si vous ne souhaitez pas trouver de caractéristiques spécifiques dans un premier temps, mais que vous souhaitez voir une vue d'ensemble des familles de pièces appropriées.

Les pièces trouvées sont affichées avec une image d'aperçu et une désignation.

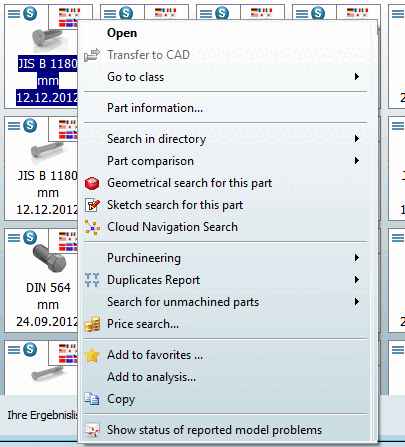

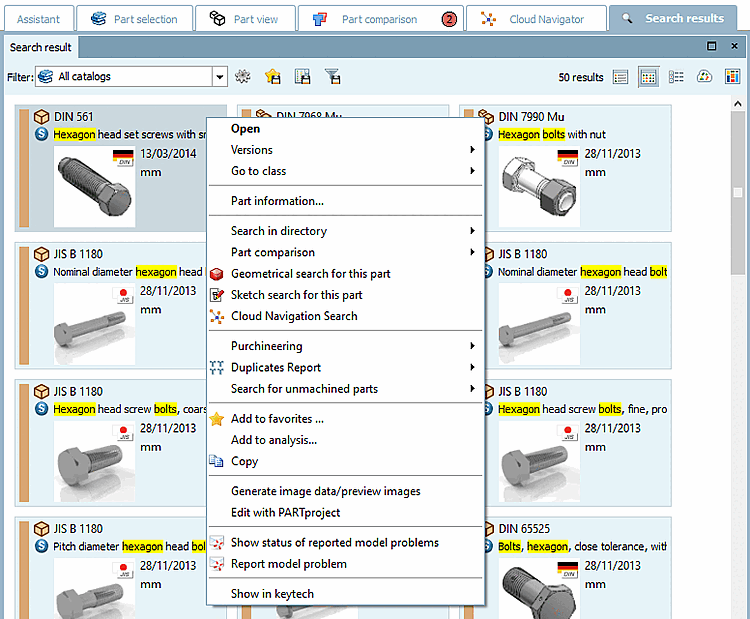

Résultats de la recherche en mode "Icônes [Symbols]

La sélection d'une caractéristique concrète se fait alors soit dans la vue des pièces [Part view], soit dans la comparaison des composants [Part comparison].

Familles de pièces et pièces individuelles Liste [Show parts and part families] : Résultat en mode Détails [Details]

Dans Dans ce mode, vous avez accès à la fois aux familles de pièces et à la sur les caractéristiques qu’il contient. La liste des résultats est la première compressé uniquement avec des familles de pièces. Cependant, si vous avez un Cliquez sur le bouton , tout est trouvé caractéristiques spécifiques. Il s’agit de Le symbole marqué.

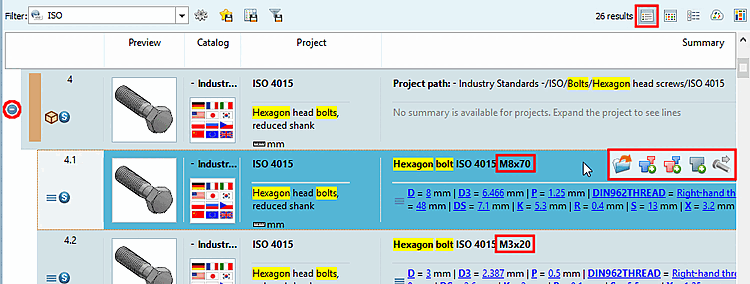

Les caractéristiques sont affichées sous la famille de pièces.

Vous pouvez voir de quelle expression il s'agit dans la colonne Résumé [Summary]. Les différents paramètres du terme de recherche sont marqués en jaune dans la liste des résultats.

Lorsque vous déplacez la souris sur une ligne, les boutons correspondants s'affichent. Ils vous permettent d'accéder à la vue des pièces [Part view] ou à la comparaison des composants [Part comparison] ou d'exporter directement le composant concerné vers le système de CAO.

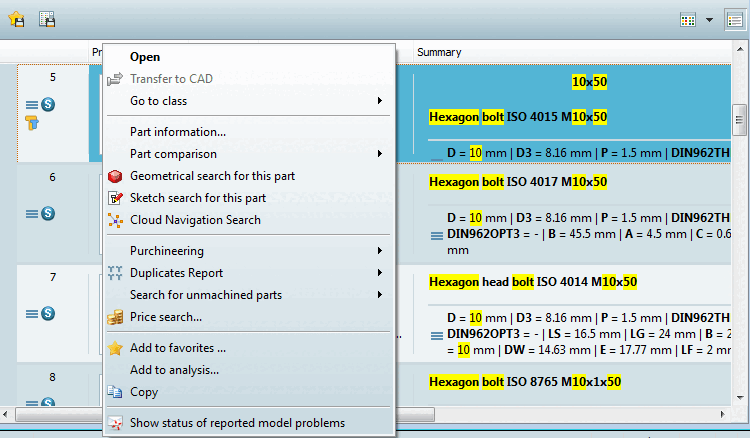

Chaque ligne dispose également d'une multitude de commandes de menu contextuel. Voir l'ill. ci-dessus.
