2.3.6.3.  Mappage d'attributs dans Inventor
2.3.6.3.2. Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur
Précédent  Suivant
2.3.6.3.2. Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur

Pour éditer des attributs supplémentaires dans l'onglet "Personnalisé" d'Inventor, procédez comme suit :

  1. Ouvrez le fichier de configuration ifadeskinv.cfg.

  2. Créez le bloc suivant :

    #:VISFGUI;1
[CadDocumentAttributes]
Extra=?GetObject("iface.calcnameservice").start(0).Format("<ATTR(LINA)>").value()

    Dans cet exemple, la clé "Extra" est créée et l'attribut "LINA" (nomenclature) est transmis.

    En option, vous pouvez également déterminer la langue de l'attribut.

    #:VISFGUI;1
[CadDocumentAttributes]
Extra=?GetObject("iface.calcnameservice").start(0).Format
("<ATTR(english,LINA)>").value()

  3. Enregistrez les modifications et ouvrez PARTadmin.

    Le bloc "CadDocumentAttributes" avec l'attribut "Extra" est désormais disponible.

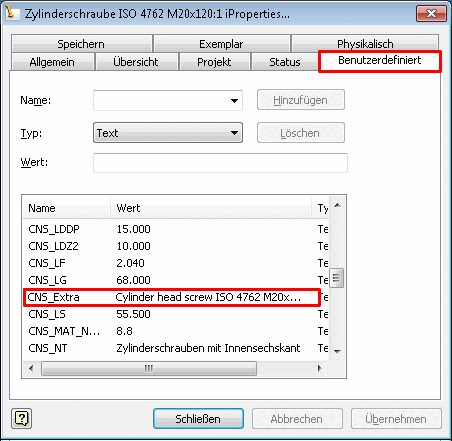

  4. Résultat dans Inventor sous iProperties dans l'onglet "Personnalisé".

    iProperties -> onglet "Personnalisé

    iProperties -> onglet "Personnalisé
