2.3.6.3.2. Block [CadDocumentAttributes] - Benutzerdefinierte Attribute übergeben

Um in Inventor auf der Registerseite "Benutzerdefiniert" Extra-Attribute auszugeben, gehen Sie folgendermaßen vor:

  1. Öffnen Sie die Konfigurationsdatei ifadeskinv.cfg.

  2. Legen Sie folgenden Block an:

    #:VISFGUI;1
[CadDocumentAttributes]
Extra=?GetObject("iface.calcnameservice").start(0).Format("<ATTR(LINA)>").value()

    Hier im Beispiel ist der Schlüssel "Extra" angelegt und es wird das Attribut "LINA" (Stückliste) übergeben.

    Optional können Sie auch die Sprache des Attributes bestimmen.

    #:VISFGUI;1
[CadDocumentAttributes]
Extra=?GetObject("iface.calcnameservice").start(0).Format
("<ATTR(english,LINA)>").value()

  3. Speichern Sie die Änderungen ab und öffnen Sie PARTadmin.

    Es steht nun zusätzlich der Block "CadDocumentAttributes" mit dem Attribut "Extra" zur Verfügung.

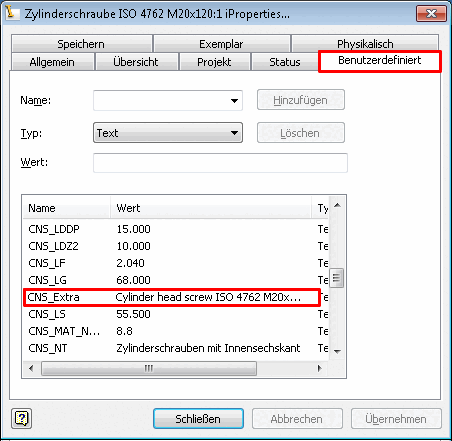

  4. Ergebnis in Inventor unter iProperties auf der Registerseite "Benutzerdefiniert".

    iProperties -> Registerseite "Benutzerdefiniert"

    iProperties -> Registerseite "Benutzerdefiniert"
