5.12.3.1.10. Attribuer facilement des variables importantes à la classification CNS

[Remarque]Remarque

Les entrées suivantes sous Paramètres [Settings] -> onglet Général [General] -> Variables sont automatiquement saisies dans la classification CNS et ainsi transmises au système CAO lors de l'exportation des pièces. [a]

  • Variable avec Numéro de [Variable with order number] commande[b]

  • Variable avec Clé de type[c]

  • Variable avec masse

  • Matériau [Material]

  • Densité [kg/m³]

[a] En principe, les attributs de n'importe quelle classification peuvent être transmis à la CAO/PDM. Dans le cadre de Consulting, les réglages correspondants sont alors effectués via les fichiers de configuration.

[b] La variable de classe CNSORDERNO est sous Variable avec le numéro de commande [Variable with order number] au Variable mappée.

[c] La variable de classe CNSTYPECODE est sous Variable avec Tapez key à la variable souhaitée Cartographié.

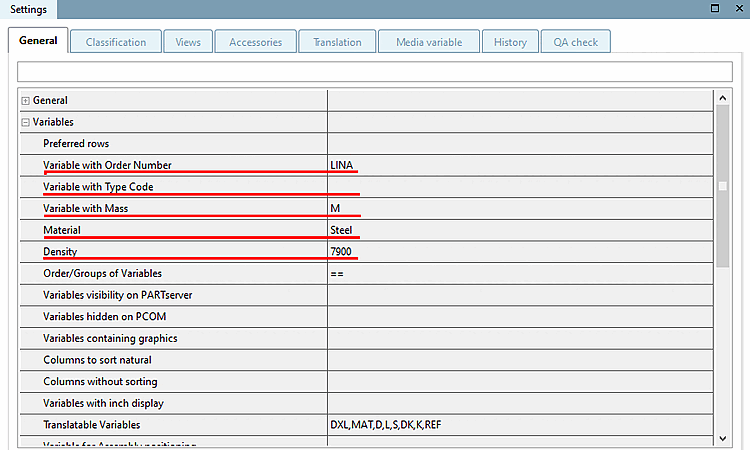

Modifier le projet [Edit project] -> onglet Général [General] -> Variables

Modifier le projet [Edit project] -> onglet Général [General] -> Variables

Dès que les entrées sont placées sous Variables, elles sont automatiquement reprises dans Classification -> CNS.

Entrée sous Variables Classe [Class] Caractéristique [Feature]
Variable avec numéro de commande [Variable with order number] CNSERPBASECNSORDERNO
Variable avec code de type CNSERPBASECNSTYPECODE
Variable avec masse CNSPHYPROPCNSMASSEXACT
Matériau [Material] CNSPHYPROPCNSMAT
Densité [kg/m³] CNSPHYPROPCNSDENSITY

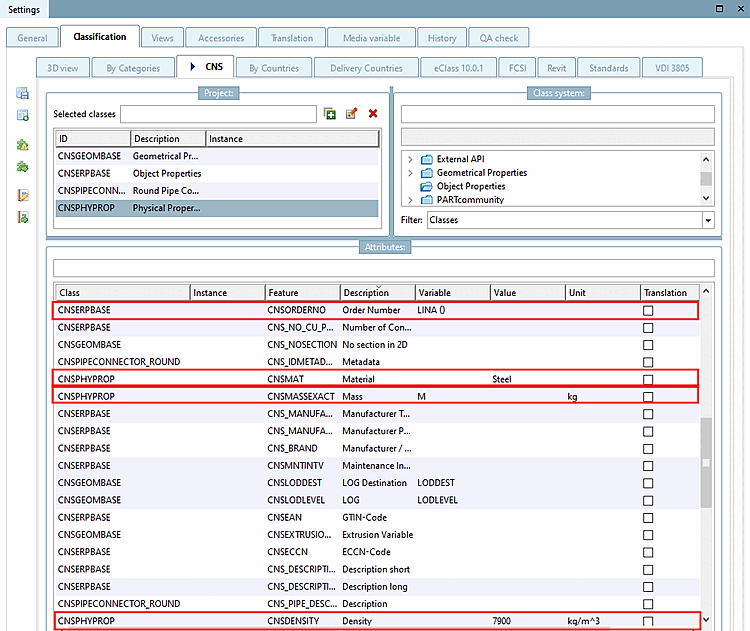

Variables de classe [Class variables]

Variables de classe [Class variables]
