Démarrez NX et cliquez sur Insérer 3D [Insert 3D] dans le menu PARTsolutions.

Cliquez sur le bouton Transférer à la CAO [Transfer to CAD] (NX ** ) dans le PARTdataManager.

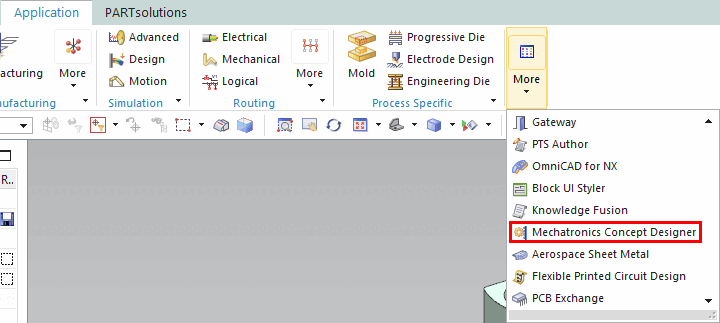

Allez dans Application -> Autres -> Mechatronics Concept Designer.

Ouvrez l' éditeur de séquence en cliquant sur l'icône à gauche du menu (il est alors préférable de détacher la fenêtre du docking et de la placer en bas de NX).

Cliquez sur Ajouter une opération dans le menu contextuel de Root:

La boîte de dialogue Operation apparaît. N'effectuez aucune modification pour le moment.

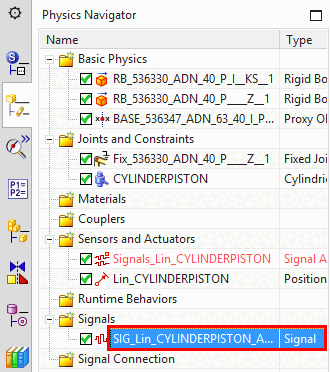

Cliquez à gauche dans le navigateur physique sur l'item sous Signals ou Couplers (ici dans l'exemple Signals) que vous souhaitez ajouter sur l' échelle de temps:

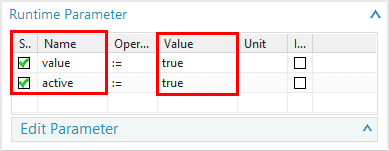

Activez ensuite les paramètres de durée d'exécution dans la fenêtre Operation et confirmez en cliquant sur OK.

Déplacez le "jalon" vers le point où le signal/coupleur doit être déclenché.

Appuyez sur le bouton « Démarrer » pour démarrer la simulation.

-> Au bout de 2 secondes, le piston sort du cylindre - conformément aux valeurs réglées précédemment.

Remarque Si vous utilisez des profils de mouvement, vous devez d'abord désactiver toutes les cases à cocher de Signal et Coupler pour que MCD fonctionne correctement.
