3.6.3.1. Simulation rotative et linéaire (MCD)
3.6.3.1.2. Exemple de simulation rotative avec un module d'orientation AFAG RE-50
Précédent  Suivant
3.6.3.1.2. Exemple de simulation rotative avec un module d'orientation AFAG RE-50

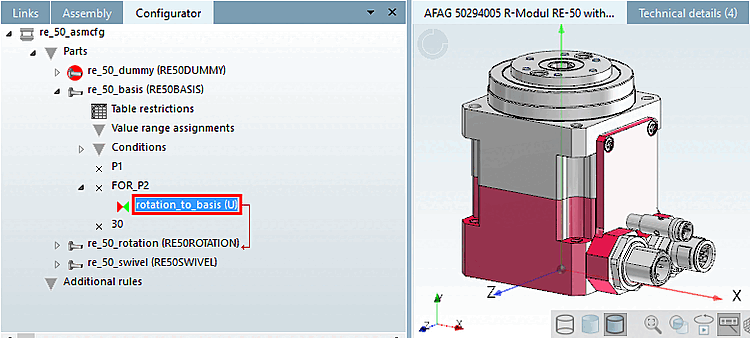

  1. Passez en mode configuration dans PARTdataManager et vérifiez quelle règle représente le lien entre les parties mobiles.

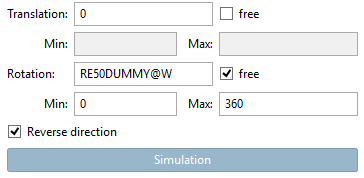

  2. Dans la zone de dialogue Positionnement [Positioning], la case à cocher Rotation"Libre [free]" doit être activée et les valeurs min [Min]. et max. doivent être spécifiées en fonction des limites physiques du produit "réel".

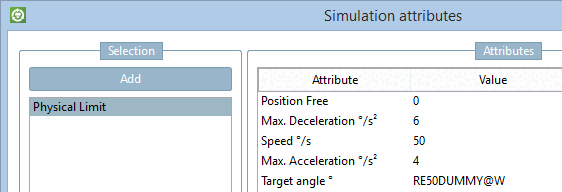

  3. Cliquez sur Simulation, puis sur Ajouter [Add], sélectionnez ensuite Actuator > Actuator Linear > Physical Limit (Rotation) et confirmez en cliquant sur OK.

    Déterminez les valeurs des attributs en fonction du produit réel.

  4. Des profils de mouvement peuvent également être ajoutés en option. Voir ci-dessus.

  5. Terminez en cliquant sur OK.

  6. Cliquez sur Enregistrer la configuration [Save configuration] dans le menu du configurateur [Configurator].

  7. Le composant est maintenant prêt à être exporté pour être testé. Voir ci-dessous.
