3.6.3.1.2. Esempio di simulazione rotativa con un modulo girevole AFAG RE-50

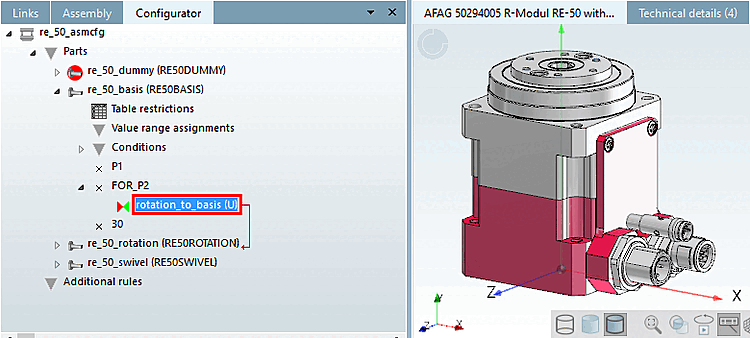

  1. Passare alla modalità di configurazione in PARTdataManager e verificare quale regola rappresenta il collegamento tra le parti mobili.

    Figura 3.172.

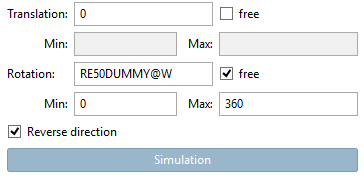

  2. Nell'area di dialogo Posizionamento [Positioning], la casella di controllo Rotazione [Rotation] "Libera [free]" deve essere attivata e i valori minimo [Min] e massimo devono essere specificati in base ai limiti fisici del prodotto "reale".

    Figura 3.173.

  3. Fare clic su Simulazione, poi su Aggiungi [Add], quindi selezionare Attuatore > Attuatore lineare > Limite fisico (rotazione) e confermare con OK.

    Determinare i valori degli attributi in base al prodotto reale.

    Figura 3.174.

  4. Opzionalmente, si possono aggiungere anche i profili di movimento. Vedi sopra.

  5. Terminate facendo clic su OK.

  6. Cliccare su Salva configurazione [Save configuration] nel menu Configuratore [Configurator].

  7. Il componente è ora pronto per essere esportato per il test. Vedere sotto.
