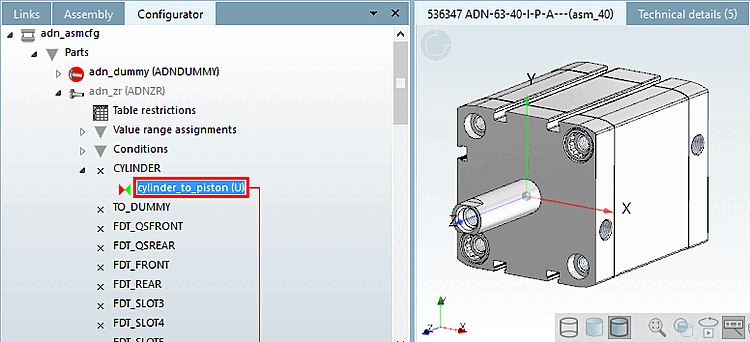

Passare alla modalità di configurazione in PARTdataManager e verificare quale regola rappresenta il collegamento tra le parti mobili, ad esempio tra cilindro e pistone. Aprire la regola.

Figura 3.162.

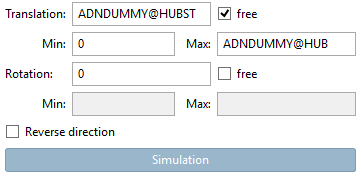

Nell'area di dialogo Posizionamento [Positioning], è necessario attivare la casella di controllo Traslazione [Translation] "libera [free]" e specificare i valori minimo [Min] e massimo in base ai limiti fisici del prodotto "reale". (In questo esempio, si tratta di un movimento di traslazione [Translation] dello stelo).

Figura 3.163.

Fare clic sul pulsante Simulazione [Simulation].

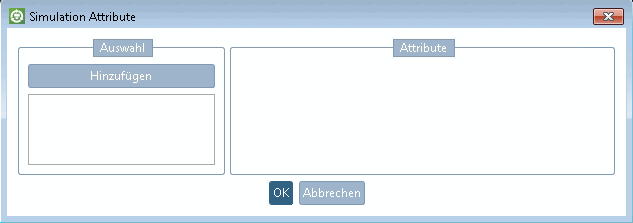

-> Si apre la finestra di dialogo Attributi della simulazione [Simulation attributes].

Figura 3.164.

Fare clic su Aggiungi [Add].

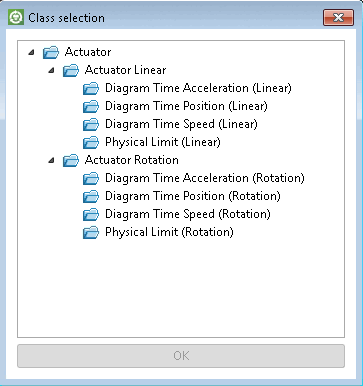

-> Si apre la finestra di dialogo per la selezione della classe [Class selection].

Figura 3.165.

Selezionare Attuatore > Attuatore lineare > Limite fisico (lineare) e confermare con OK.

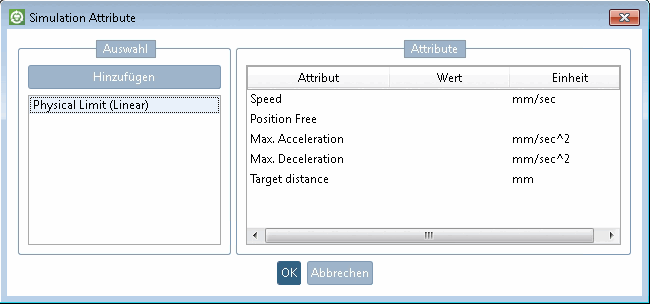

-> Gli attributi corrispondenti vengono visualizzati nella finestra di dialogo.

Figura 3.166.

Determinare i valori degli attributi in base al prodotto reale.

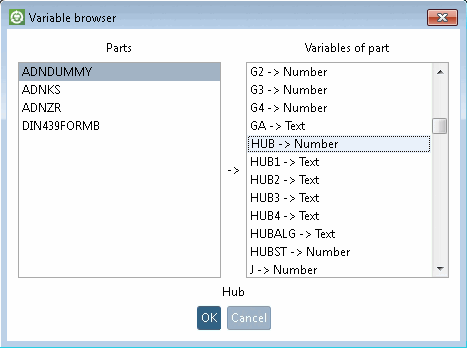

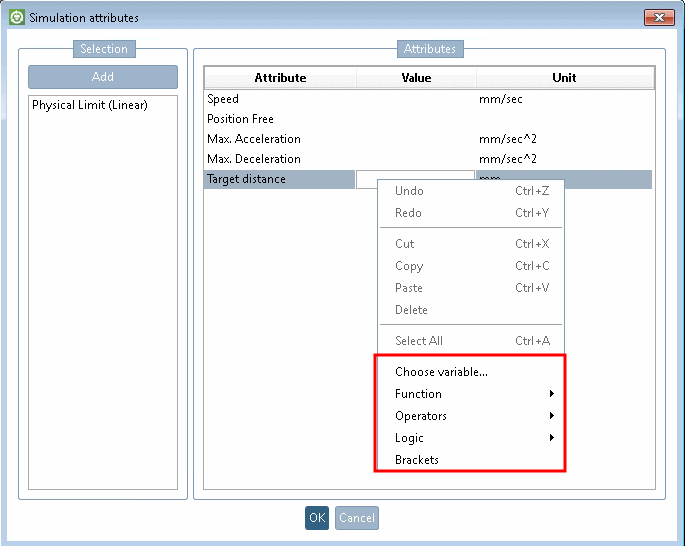

Il menu contestuale di un campo aperto contiene varie funzioni utili per la selezione del valore:

Nota Per determinare il valore si possono usare anche variabili, funzioni, operatori, operatori logici e parentesi.

Figura 3.167.

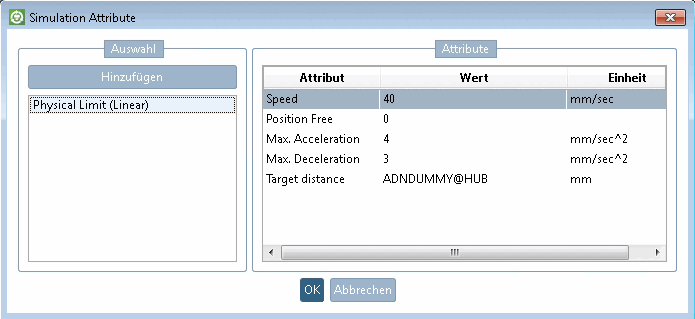

Figura 3.169. Dialogo con valori esemplari

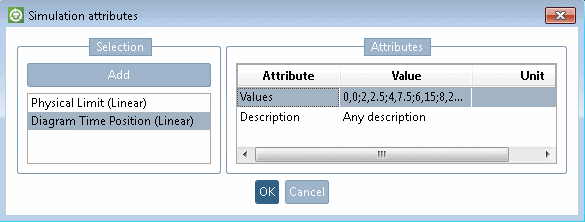

Opzionalmente, è possibile impostare ulteriori profili di movimento per eseguire un movimento dinamico (ad esempio, dato dai diagrammi di movimento nei dati originali del prodotto). In questo caso, fare nuovamente clic su Aggiungi [Add] e selezionare Attuatore > Attuatore lineare > Diagramma Posizione temporale.

Determinare quindi i valori secondo il seguente schema. (È possibile un numero qualsiasi di coppie di ingressi).

Zeit,Position;Zeit,Position;etc.

Esempio:

0,0;2,2.5;4,7.5;6,15;8,25;10,40

Figura 3.170.

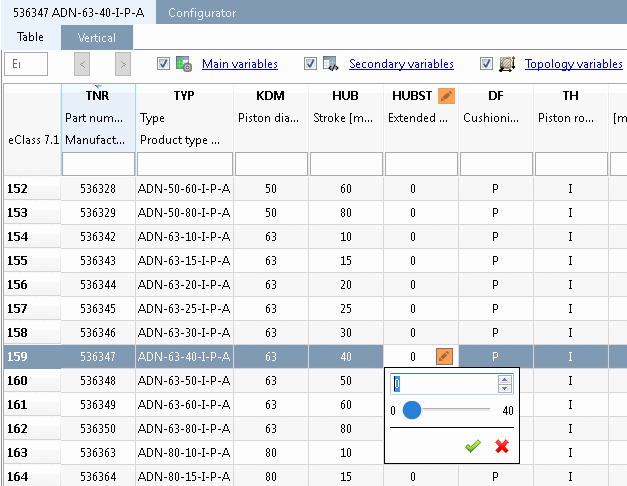

Figura 3.171. Nell'esempio, si utilizzano valori di posizione compresi tra 0 e 40 (corrispondenti alla posizione della corsa).

È inoltre possibile aggiungere più profili di movimento se sono disponibili, ad esempio, diversi diagrammi con carichi diversi. In seguito è possibile utilizzarli singolarmente nel Mechatronics Concept Designer. Per distinguerli l'uno dall'altro, è possibile aggiungere una descrizione nella finestra di dialogo.

Terminate facendo clic su OK.

Cliccare su Salva configurazione [Save configuration] nel menu Configuratore [Configurator].

Il componente è ora pronto per essere esportato per il test. Vedere sotto.
