2.6.6.4. Page d'onglet "Vue" - Variables en vue liste ou en vue tableau | Vue | Données techniques | Dérivation 2D | Références | Topologie
2.6.6.4.5. Page d'onglet Dérivation 2D
|  |
| Précédent | Suivant |

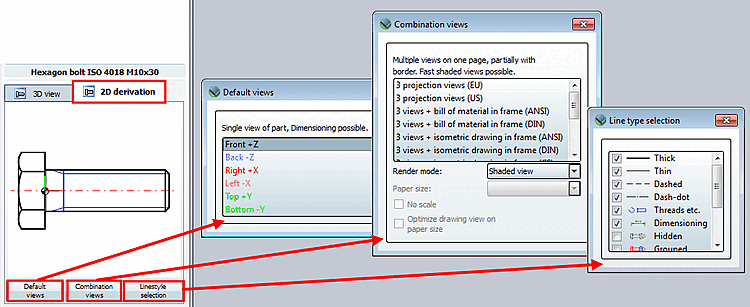

Onglet Dérivation 2D [2D derivation] page
Pour transférer le composant dans un système de CAO 2D, vous devez créer une dérivation 2D. Cliquez sur l'onglet Dérivation 2D [2D derivation].
Les options de réglage suivantes sont disponibles pour déterminer la dérivation 2D :
Vues standard [Default views] (vous trouverez des informations détaillées à ce sujet sous Section 3.1.10.1.1, « Vues standard ».
Vues combinées [Combination views] (pour des informations détaillées, voir Section 3.1.10.1.2, « Vues combinées » ).
Sélection du type de ligne [Line type selection] (pour des informations détaillées, voir Section 3.1.10.1.3, « Paramètres/Visibilité » ).
Si vous cliquez sur le bouton correspondant, la boîte de dialogue correspondante s'ouvre.
Pour plus d'informations sur toutes les commandes du menu contextuel dans la boîte de dialogue de la Section 3.1.10.4, « Menu contextuel et boutons dans la boîte de dialogue "Vue 2D » 2D, voir Section 3.1.10.4, « Menu contextuel et boutons dans la boîte de dialogue "Vue 2D ».
