Registerseite 2D-Ableitung [2D derivation]
Um das Bauteil in ein 2D-CAD-System zu übertragen, müssen Sie eine 2D-Ableitung erstellen. Klicken Sie auf den Reiter 2D-Ableitung [2D derivation].

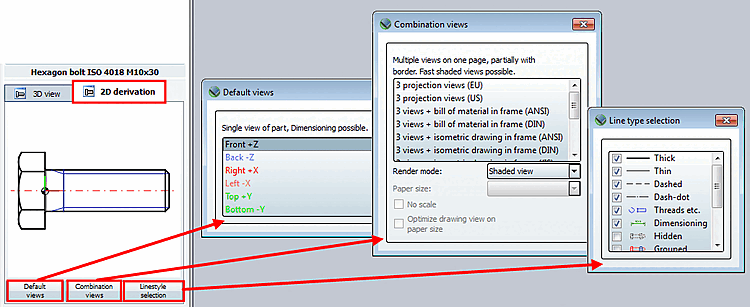

Folgende Einstellungsoptionen stehen Ihnen zum Bestimmen der 2D-Ableitung zur Verfügung:
Standardansichten [Default views] (detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.10.1.1, „ Standardansichten “.)
Kombinationsansichten [Combination views] (detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.10.1.2, „ Kombinationsansichten “.)
Linientypauswahl [Line type selection] (detaillierte Informationen hierzu finden Sie unter Abschnitt 3.1.10.1.3, „ Einstellungen/Sichtbarkeit “.)
Klicken Sie auf die jeweilige Schaltfläche, öffnet sich das dazugehörige Dialogfenster.
Informationen zu allen Kontextmenübefehlen im 2D-Ableitungs-Dialogfenster finden Sie unter Abschnitt 3.1.10.4, „Kontextmenü und Schaltflächen im Dialogfenster "2D-Ansicht" “.
