7.6.2.12.5. Ce à quoi il faut faire attention 7.6.2.12.5.6. Combinaison du balayage et du mélange
|  |
| Précédent | Suivant |
Sélection de la surface: les mélanges ne sont autorisés que si une surface non balayée est sélectionnée. Si la surface elle-même a des surfaces voisines qui sont des balayages, la fonction Blend fonctionne. Toute autre combinaison n'est pas supportée. Ainsi, même si UNE des surfaces sélectionnées est une surface de balayage, le blend échouera (voir Fig. „La fonction de fusion ne peut pas être appliquée à la surface de balayage.“).

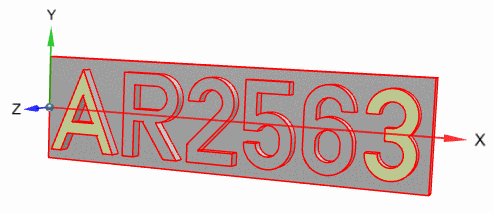

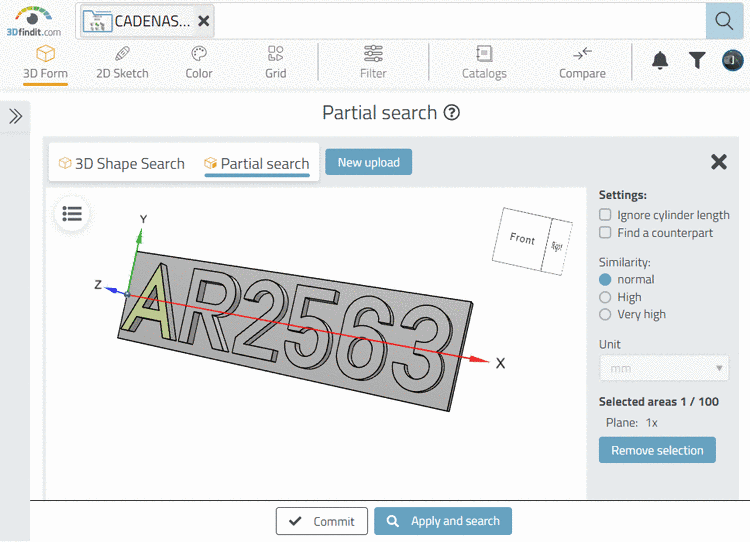

Sélection d'arêtes: l'utilisateur ne peut pas sélectionner d'arêtes dès qu'UNE des surfaces voisines est la surface latérale d'un balayage (voir Fig. „La fonction de fusion ne peut pas être appliquée à l'arête entre deux surfaces de balayage.“ et Fig. „La fonction de fusion ne peut pas être appliquée au bord entre la face de balayage et la face normale.“). Les arêtes adjacentes à la face avant ou arrière d'un sweep sont autorisées (voir Fig. „Blend sur le devant du balayage (sélection)“ et Fig. „Blend sur le devant du balayage (résultat)“).
Coupe de surface: dès qu'UNE des surfaces sélectionnées est une surface de balayage, le mélange n'est pas pris en charge.
|
|
La fonction de fusion ne peut pas être appliquée au bord entre la face de balayage et la face normale.
|
|

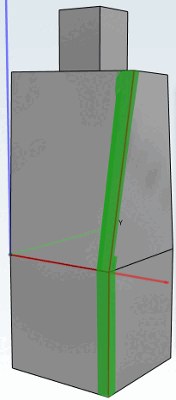

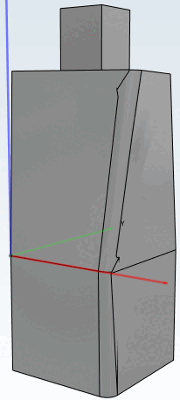

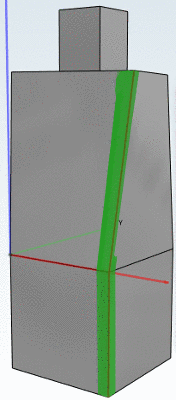

Poursuite tangentielle: Si une arête doit être poursuivie tangentiellement et que l'arête résultante est en contact avec des surfaces d'un balayage, le mélange échouera (voir Fig. „Arête de balayage éblouie en raison d'une continuation tangentielle“). Aucun message d'erreur n'apparaît, mais la pièce échouera lors de l'exportation, en fonction du système de CAO.
