5.10.2.  Dérivation 2D: étendre les vues standard
5.10.2.5. Ajouter une cote avant l'exportation dans PARTdataManager
Précédent  Suivant

5.10.2.5. Ajouter une cote avant l'exportation dans PARTdataManager

Vous pouvez ajouter une cote à une dérivation directement avant de l'exporter vers le système de CAO.

Pour ce faire, procédez comme suit :

  1. Choisissez une vue par défaut, par exemple Avant +Z.

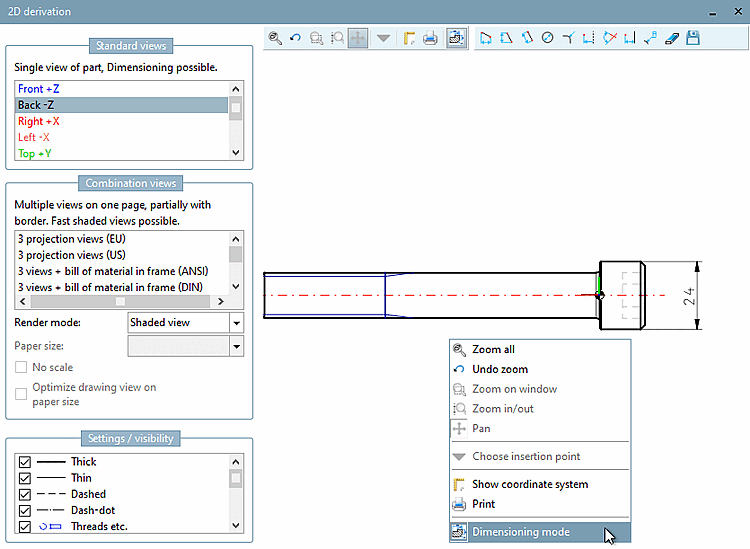

  2. Exécutez la commande Mode de cotation [Dimensioning mode] dans le menu contextuel de la vue.

  3. Définir les cotes souhaitées.

  4. Cliquez sur Transférer vers la CAO [Transfer to CAD].

  5. La pièce est transmise à la CAO avec les cotes.

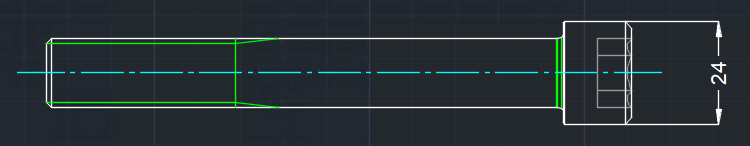

    Composant dans AutoCAD

    Composant dans AutoCAD

[Remarque]Remarque

Vous trouverez des informations détaillées sur les différents outils de la barre d'outils sur Section 7.9.3.15.3, «  Attributs -> Mode de cotation  ».
