5.10.2.5. Aggiungere la quotatura prima dell'esportazione in PARTdataManager

È possibile aggiungere una quotatura a una derivazione direttamente prima di esportarla nel sistema CAD.

Procedere come segue:

  1. Selezionare una vista standard come Front +Z.

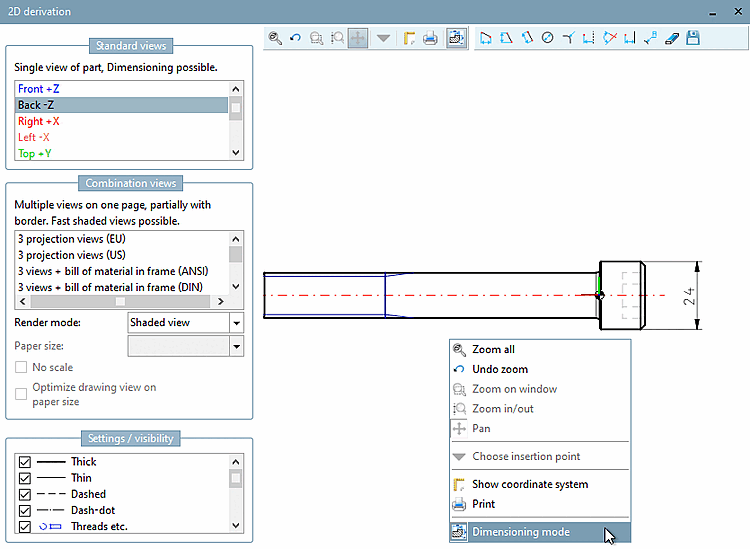

  2. Eseguire il comando Modalità di quotatura [Dimensioning mode] nel menu contestuale della vista.

    Figura 5.735.

  3. Impostare le dimensioni richieste.

  4. Fare clic su Trasferimento al CAD [Transfer to CAD].

  5. Il componente viene trasferito al CAD con le dimensioni.

    Componente in AutoCAD

    Figura 5.736. Componente in AutoCAD

[Nota]Nota

Sezione 7.9.3.15.3, “ Attributi -> Modalità di quotatura ”Informazioni dettagliate sui singoli strumenti della barra degli strumenti sono disponibili all'indirizzo .
