7.9.3.15.3. Attributi -> Modalità di quotatura

Figura 7.820. "Barra degli strumenti "Dimensionamento [Dimensioning]

	Nota
I singoli parametri delle dimensioni sono visualizzati nella finestra di aggancio Modifica elemento [Edit element]. Figura 7.821. Esempio di dimensione orizzontale I dettagli sui singoli strumenti e sui loro parametri sono riportati di seguito.

Nota

I singoli parametri delle dimensioni sono visualizzati nella finestra di aggancio Modifica elemento [Edit element].

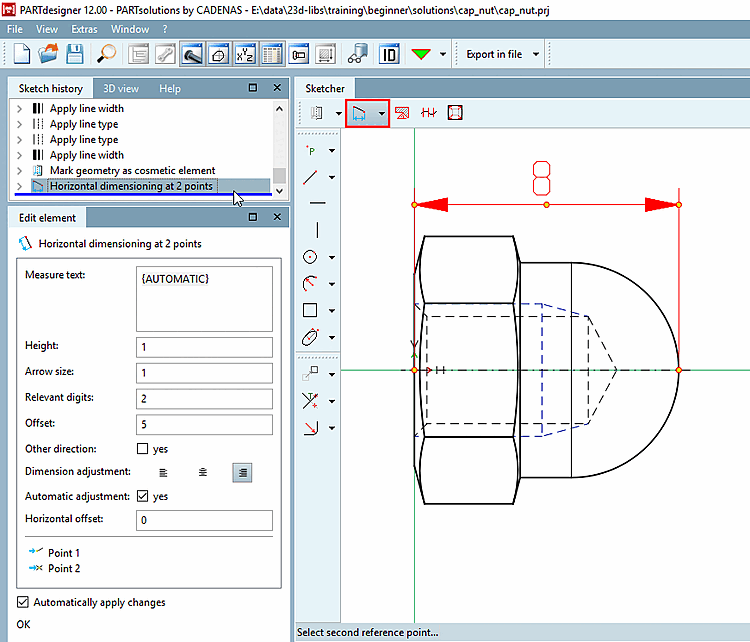

Figura 7.821. Esempio di dimensione orizzontale

I dettagli sui singoli strumenti e sui loro parametri sono riportati di seguito.

È possibile accedere alla modalità di quotatura in vari modi:

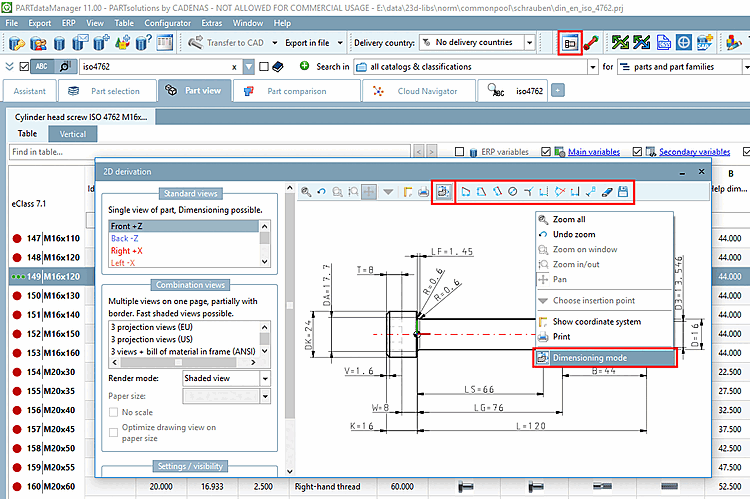

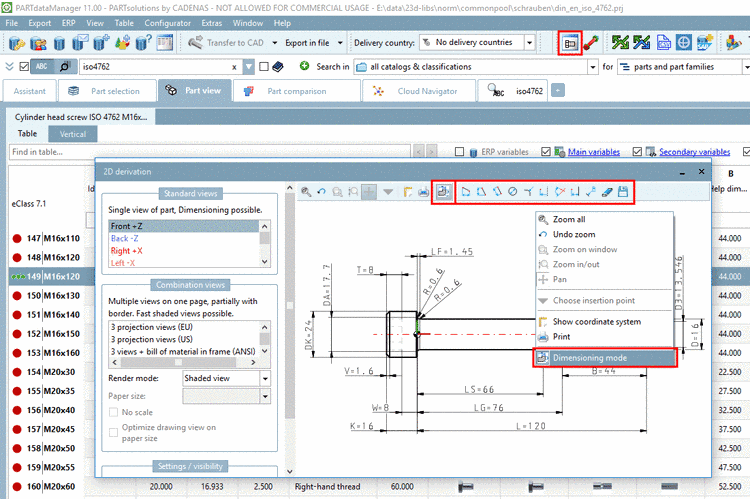

Tramite Pulsante > PARTdataManager Derivazione 2D [2D derivation] -> Finestra di ancoraggio Derivazione 2D [2D derivation] -> Comando del menu contestuale Modalità di quotatura [Dimensioning mode] o in alternativa tramite icona Modalità quotatura [Dimensioning mode] .
Tramite PARTdesigner -> Finestra di aggancio Storia 3D [3D History] -> Menu contestuale Piano -> Nuovo disegno 2D [New 2D drawing...]...

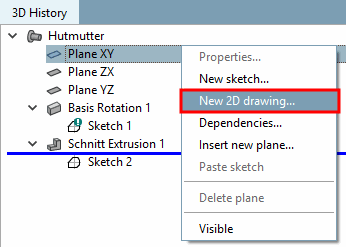

Figura 7.822. Chiamata Nuovo disegno 2D [New 2D drawing...]...

-> Viene aperta una vista con la cronologia degli schizzi [Sketch history] e lo Sketcher.

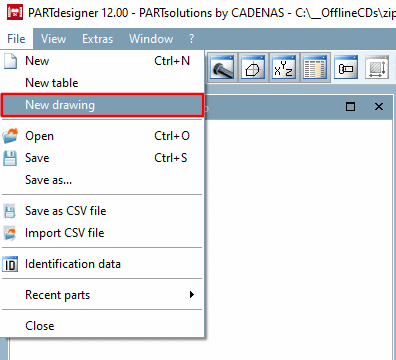

Tramite PARTdesigner -> Menu File [File] -> Nuovo disegno [New drawing]

Figura 7.823.

Di seguito vengono illustrati i singoli strumenti/funzioni della modalità di quotatura [Dimensioning mode]:

Quota orizzontale in 2 punti [Horizontal dimensioning at 2 points]

Selezionare il primo punto di riferimento [Select first reference point...]...
Selezionare il secondo punto di riferimento [Select second reference point...]...
-> La linea di quota è ora collegata al cursore.
Selezionare la posizione della quota o la quota base [Select dimension position or base dimension...]...: Trascinare la linea di quota nella posizione desiderata.
Se si desidera allineare più quote con lo stesso offset, fare clic prima su una quota di base e poi sulla posizione desiderata. In questo caso, l'offset si riferisce alla quota di base e non alla linea da quotare. Se una quota base cambia, anche le quote basate su di essa vengono modificate automaticamente.
-> Si apre la finestra di aggancio Modifica elemento [Edit element].

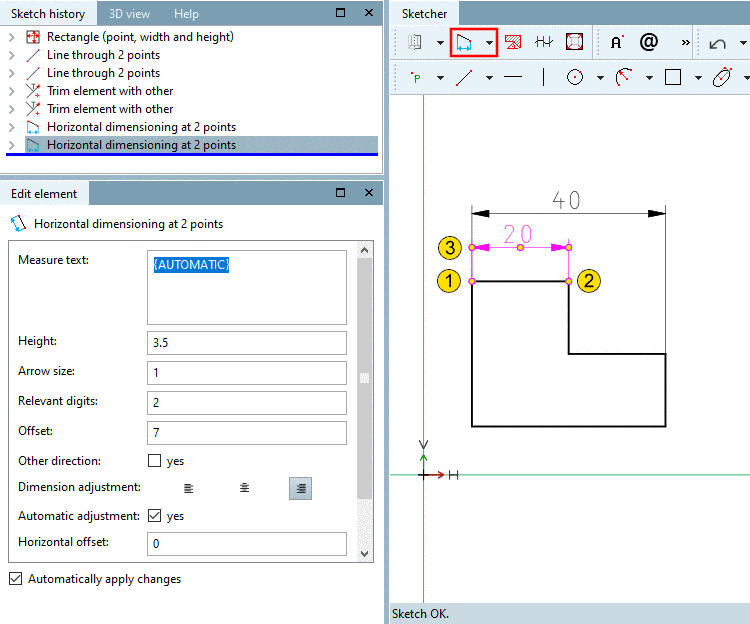

Figura 7.824. Dimensione orizzontale in 2 punti [Horizontal dimensioning at 2 points]

Se necessario, regolare i valori dei singoli parametri nella finestra di aggancio Modifica elemento [Edit element]:

Testo della dimensione [Dimension text]:

Per impostazione predefinita,"{AUTOMATICO}" appare tra parentesi graffe.

"AUTOMATICO" utilizza il valore corrente della geometria.

Formare il testo [Dimension text] della dimensione [Dimension text] in modo statico o dinamico o misto statico-dinamico.

Dimensione testo [Dimension text]: statico

Immettere qualsiasi testo statico.

Hello

Testo della dimensione [Dimension text]: statico-dinamico

Combinare entrambe le opzioni.

K={K}

Dimensione testo [Dimension text]: dinamico

Inserire solo la variabile desiderata. Il valore corrispondente viene generato dinamicamente.

{L}

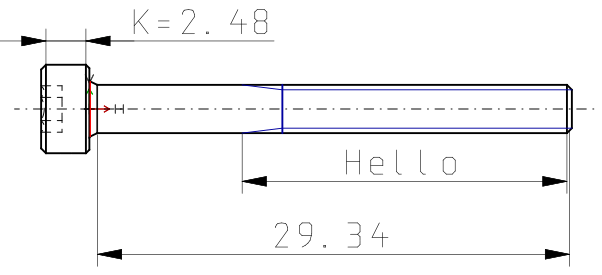

Figura 7.825. Testo di dimensione - 3 possibilità

Altezza [Height]: dimensioni del tipo
Dimensione della freccia [Arrow size]:
Cifre rilevanti [Relevant digits]: Qui si definiscono le cifre decimali [Decimal digits] del testo della dimensione [Dimension text].
Offset: distanza della misura dalla linea di riferimento
Altra direzione [Other direction]: la linea di quota è posizionata sull'altro lato dell'oggetto.

Allineamento dimensionale [Dimension adjustment]:

Figura 7.826. Orientamento dimensionale [Dimension adjustment]: sinistra

Figura 7.827. Allineamento delle dimensioni [Dimension adjustment]: centrato

Figura 7.828. Orientamento delle dimensioni [Dimension adjustment]: destra

Allineamento automatico [Automatic adjustment]:
- Casella di controllo disattivata: La specifica sotto Allineamento dimensioni [Dimension adjustment] viene sempre presa in considerazione.
- Casella di controllo attivata:: La specifica in Allineamento quote [Dimension adjustment] viene presa in considerazione solo se la quota non rientra tra le frecce.
Offset orizzontale [Horizontal offset]: determina l'offset orizzontale del testo della quota rispetto al punto centrale.

Misurazione verticale in 2 punti [Vertical dimensioning at 2 points]
Vedere la dimensione orizzontale in 2 punti [Horizontal dimensioning at 2 points]
Misura parallela a 2 punti [Parallel dimensioning at 2 points]
Vedere la dimensione orizzontale in 2 punti [Horizontal dimensioning at 2 points]

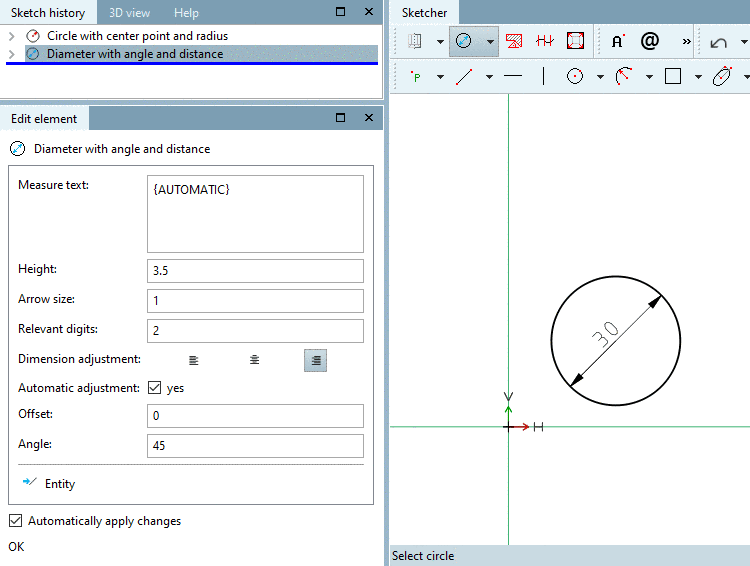

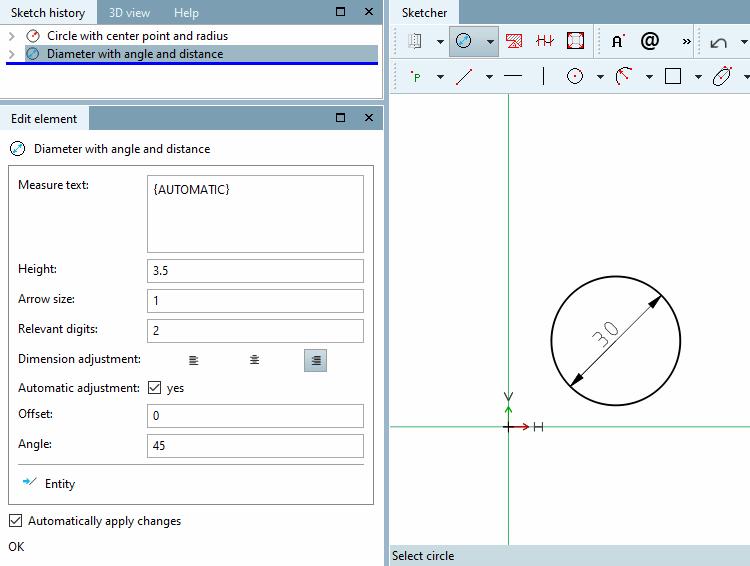

dimensione del diametro con angolo e Distanza [Diameter with angle and distance]
1. Selezionare il cerchio [Select circle]: fare clic sul cerchio da quotare. --> Appare la linea di quotatura.
2. Selezionare la posizione della quota [Select dimension position]: Posizionare la quota (all'interno o all'esterno del cerchio).
  Opzione 1:fissare l' angolo [Angle] della linea con un solo clic del mouse, quindi trascinare l'intera quotatura nella posizione [Position] desiderata e fissarla con un clic del mouse.
  Opzione 2:fissare l'angolo e la posizione della quotatura in un unico passaggio facendo doppio clic con il mouse.
3. Se necessario, regolare il dimensionamento nella finestra di aggancio Modifica elemento [Edit element] utilizzando i campi di immissione.
  L' offset [Offset] "0" determina la diagonale come linea di quota.
  L' angolo [Angle] si riferisce all'asse X.
Figura 7.829.
Quota radiale con angolo e distanza [Radial dimensioning with angle and distance]
Specificazione del raggio di un cerchio o di un arco
1. Selezionare il cerchio o l'arco [Select circle or arc]
  -> La linea di quota si blocca sul cursore.
2. Selezionare la posizione della quota [Select dimension position]: Posizionare la quotatura e fissarla con un clic del mouse.
3. Se necessario, regolare i singoli parametri del dimensionamento nella finestra di aggancio Modifica elemento [Edit element] utilizzando i campi di immissione.
  Ad esempio, è possibile regolare l'angolo di quotatura. Per un segmento di cerchio, 0° si trova sulla bisettrice del segmento di cerchio.

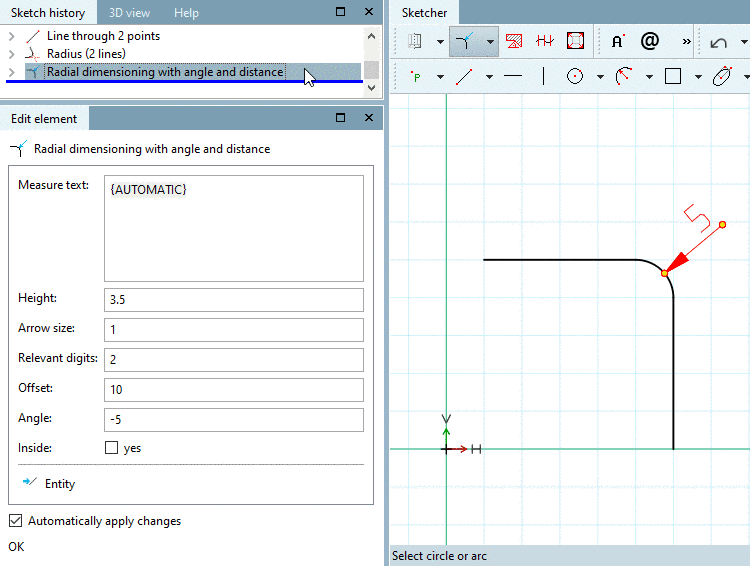

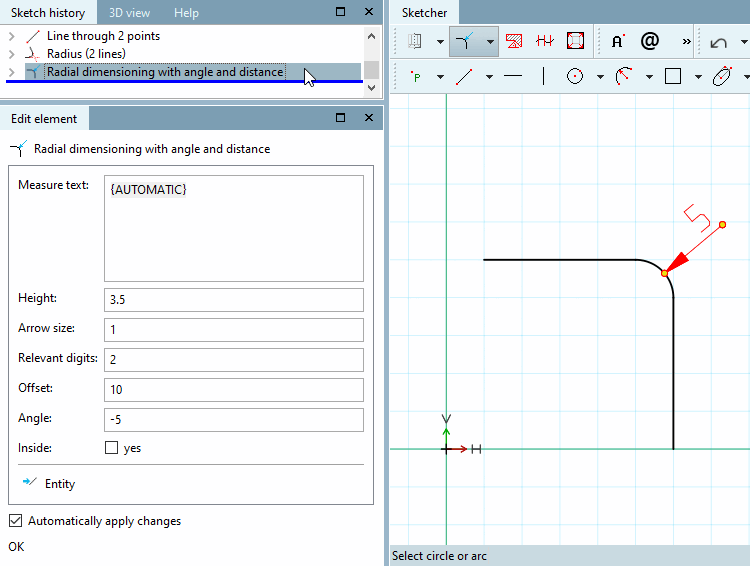

Figura 7.830. Dimensione radiale con angolo e distanza [Radial dimensioning with angle and distance]

Mezza misura dal punto alla linea [Half value offset dimension from line]

Selezionare la linea di riferimento [Select reference line...]...: Fare clic sulla linea di riferimento (asse di rotazione).
Seleziona punto di quota [Select dimension point...]...: Fare clic sul punto di cui si vuole dimensionare la distanza dalla linea di riferimento.
Selezionare la posizione della quota o la quota base [Select dimension position or base dimension...]...: Fare clic su un punto nello spazio libero che rifletta approssimativamente l'offset desiderato per il punto.
Se si desidera allineare più quote con lo stesso offset, fare clic prima su una quota di base e poi su un punto nello spazio libero. In questo caso, l'offset si riferisce alla quota base e non al punto.
-> Si apre la finestra di aggancio Modifica elemento [Edit element].

Per maggiore chiarezza, il disegno mostra la quota tra l'asse di rotazione e la linea da dimensionare (destra [quota verticale standard]) e la mezza quota (sinistra [valore doppio]).

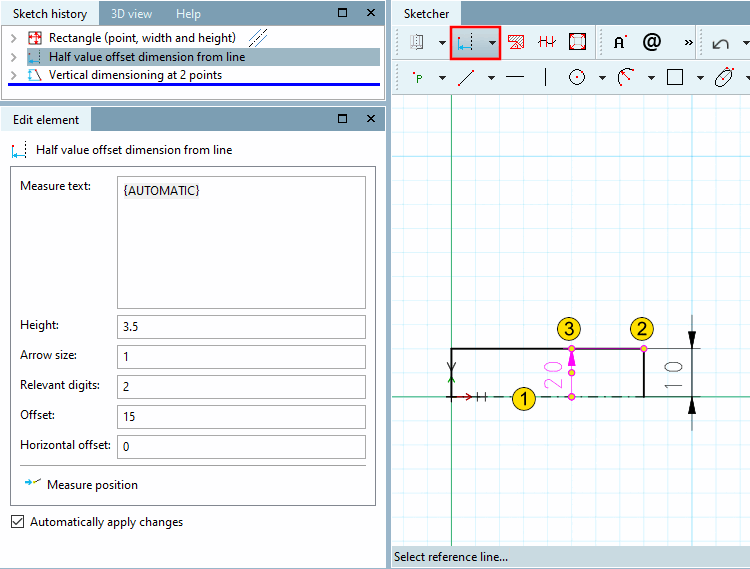

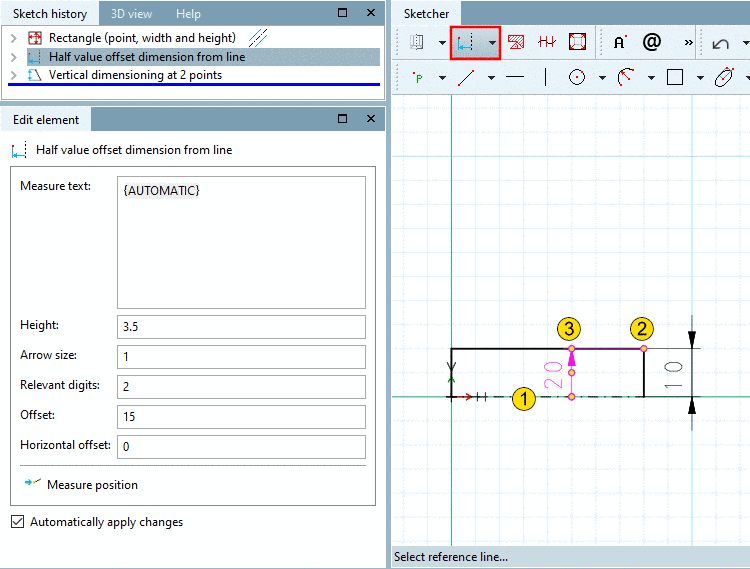

Figura 7.831. Per maggiore chiarezza, il disegno mostra la quota tra l'asse di rotazione e la linea da dimensionare (destra [quota verticale standard]) e la mezza quota (sinistra [valore doppio]).

	Nota
	Ipunti a simmetria rotazionale vengono quotati dal punto alla retta [Half value offset dimension from line] utilizzando la funzione di mezza quota [Half value offset dimension from line]. La linea di quota mostrata descrive solo metà della distanza di quota (da qui "mezza quota"), ma il valore della quota descrive l'intera distanza di quota!

Quotatura angolare su 2 linee [Angle dimensioning at 2 lines]
1. Selezionare la prima riga [Select first line...]...
2. Selezionare la seconda riga... [Choose second line...] (in senso antiorario)
3. Selezionare la distanza e la posizione della quota [Select distance and orientation of dimension...]...: L'angolo viene distribuito in base al quadrante selezionato.
4. Se necessario, regolare i parametri nella finestra di aggancio Modifica elemento [Edit element].

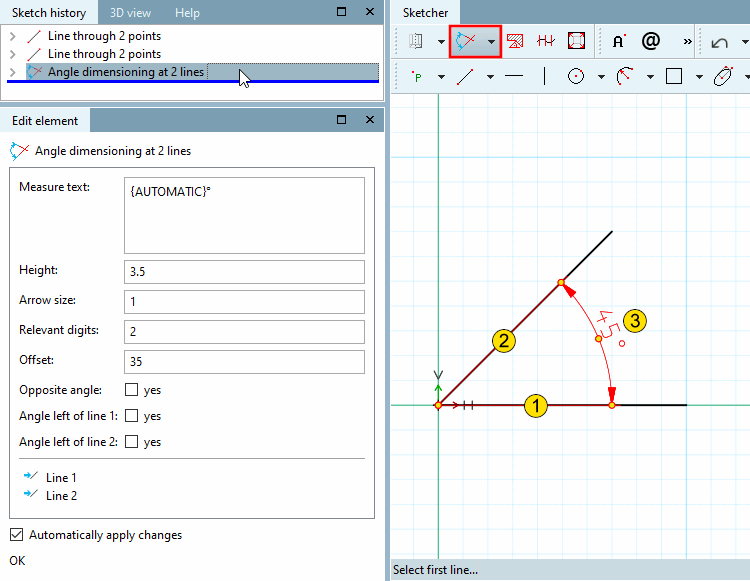

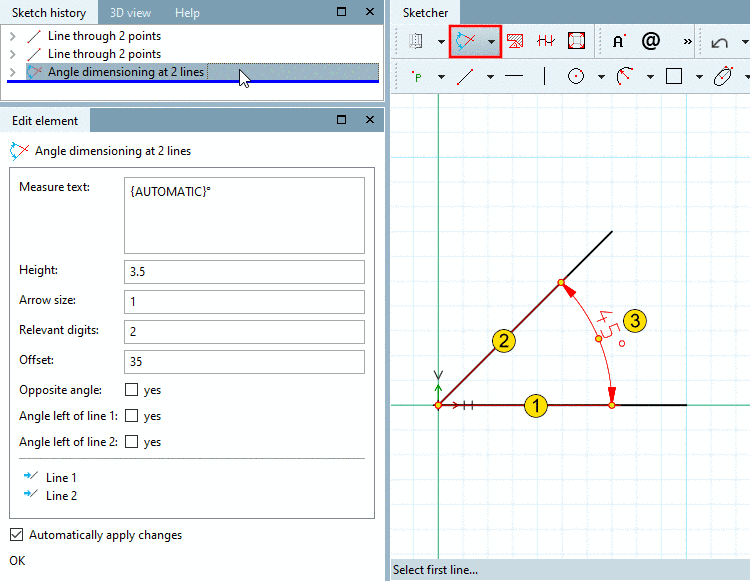

Figura 7.832. Dimensionamento degli angoli su 2 linee [Angle dimensioning at 2 lines]
Misura della distanza da punto a linea [Distance dimensioning from point to line]
1. Selezionare la linea di riferimento [Select reference line...]...: Fare clic sulla linea di riferimento.
2. Seleziona punto di quota [Select dimension point...]...: Fare clic sul punto di cui si vuole dimensionare la distanza dalla linea di riferimento.
3. Selezionare la posizione della quota o la quota base [Select dimension position or base dimension...]...: Fare clic su un punto nello spazio libero che rifletta approssimativamente l'offset desiderato per il punto.
  Se si desidera allineare più quote con lo stesso offset, fare clic prima su una quota di base e poi su un punto nello spazio libero. In questo caso, l'offset si riferisce alla quota base e non al punto.
  -> Si apre la finestra di aggancio Modifica elemento [Edit element].
4. Se necessario, regolare le dimensioni utilizzando i campi di immissione.

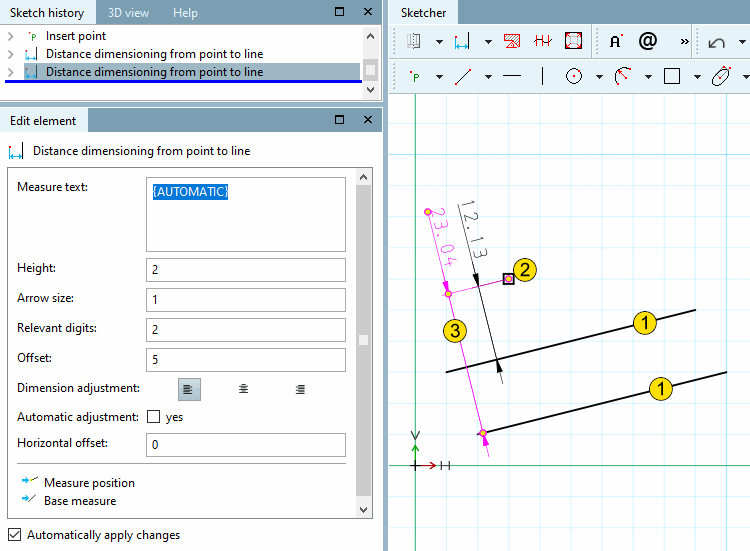

Figura 7.833. Distanza dal punto alla linea [Distance dimensioning from point to line]
elemento di markup superiore a 2 Scambio ferroviario [Markup element by two points]
Questi elementi di etichettatura sono notazioni parziali e possono essere utilizzati in vari modi.

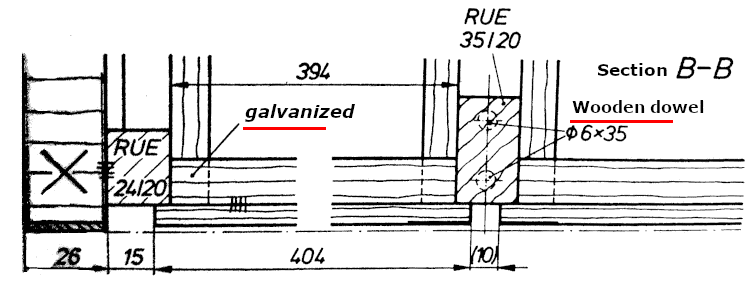

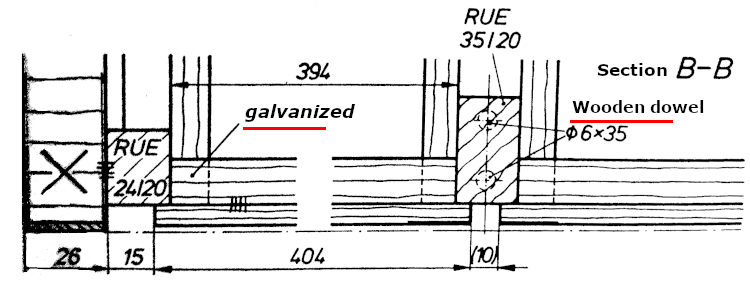

Figura 7.834. Esempio

Seguire le istruzioni della barra di stato:
1. Selezionare il punto finale della freccia [Select arrow end point]:
2. Definire la posizione del testo [Define text position]:
3. Se necessario, regolare i parametri nella finestra di aggancio Modifica elemento [Edit element].
  La posizione del testo [Text position] si riferisce all'angolo inferiore sinistro del testo.

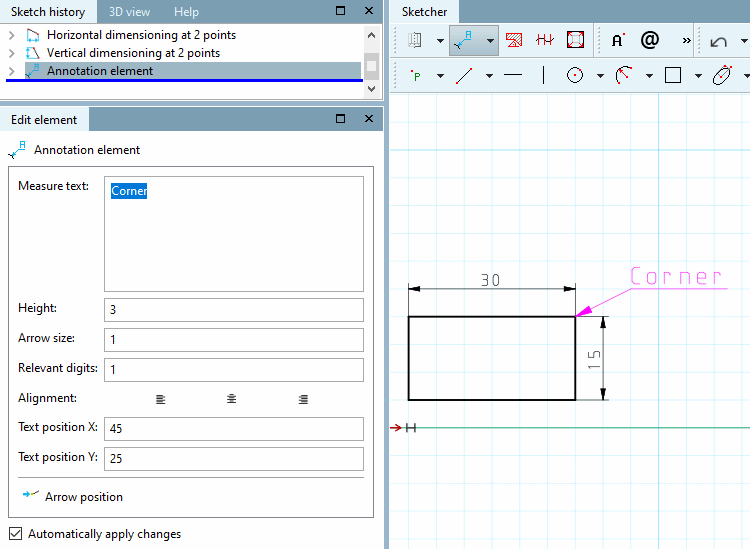

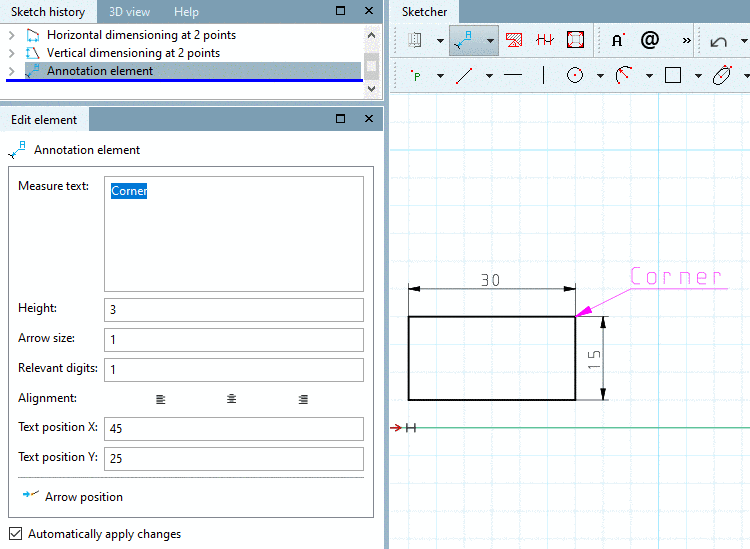

Figura 7.835. Elemento premiante oltre 2 punti [Markup element by two points]
Ridimensionare le dimensioni [Scale dimensions]
All'apertura della finestra di dialogo, tutte le dimensioni sono codificate a colori. Fare clic su Deseleziona le dimensioni angolari [Deselect angle dimensions] per escluderle dalla modifica. Fare clic su Seleziona tutto [choose all] per includere nuovamente le quote angolari.

Attributi da modificare:
- Altezza del testo [Text height]
- Spaziatura del testo [Text distance] (offset)
- Testo della dimensione [Dimension text]
- Numero di cifre decimali [Number of decimals]
Spuntare l'attributo desiderato.
Determinare il tipo di cambiamento [Type of change]:
- Scala [Scale]
- Impostare un valore fisso [Set to a fixed value]
- Aggiungi offset [Add offset]: Inserire il valore [Value] desiderato nel campo di immissione.
Avviare la modifica con Applica [Apply].

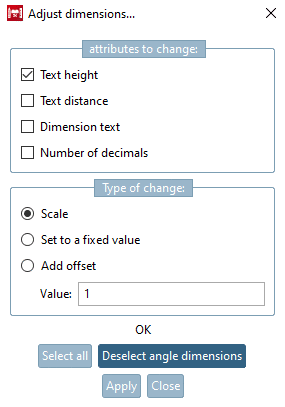

Figura 7.836. Regolare le dimensioni [Adjust dimensions...]...

In PARTdataManager, i due strumenti seguenti sono disponibili nella barra degli strumenti di quotatura, in PARTdesigner nella barra degli strumenti standard.

dimensionamento cancellare [Delete dimensioning]
Fare clic sullo strumento e poi sulla quotatura desiderata.
Salva disegno con nome 2db... [Save drawing as 2db...]
Una quotatura può essere salvata come disegno 2D (modello di file *.2db).

Se si sposta il cursore su una dimensione, questa appare in rosso.

Menu contestuale: Facendo clic con il pulsante secondario del mouse si visualizza il menu contestuale.

È possibile apportare le seguenti modifiche a PARTdataManager:

Modifica parametri [Change parameters...]...: Viene richiamata la finestra di dialogo Modifica parametri [Change parameter].
Cancella passo [Delete step]: la quotatura selezionata viene cancellata.
Elimina il passo che include il [Delete step include dependent elements] dipendente: La quotatura selezionata viene eliminata, compresa la dipendenza.

Nel PARTdesigner viene visualizzato anche quanto segue:

Contrassegnare gli elementi dipendenti [Mark dependent elements]: Gli elementi dipendenti strutturalmente correlati appaiono in rosa.
Attributi [Attributes] -> Asse di rotazione [Rotation axis]
