5.10.2.4. Esportazione in un sistema CAD

Se si desidera esportare successivamente le derivazioni speciali nel sistema CAD, procedere come segue:

  1. Richiamare PARTdataManager nel menu PARTsolutions tramite Inserisci 2D [Insert 2D] (Inserisci modello [Insert model] ).

  2. Chiamata all'esportazione:

    [Nota]Nota

    L'ulteriore procedura dipende dall'impostazione selezionata nel menu Extra [Extras] -> Impostazioni [Settings...]... -> Trasferimento al CAD [Export to CAD]. Vedere la scheda "Trasferimento al CAD" a pagina .

    • Fare clic direttamente dopo aver selezionato il componente desiderato su un CAD trasferimento [Transfer to CAD] .

      -> Si apre [Choose view to pass...] la finestra di dialogo Selezionare la vista da trasferire.... [Choose view to pass...]

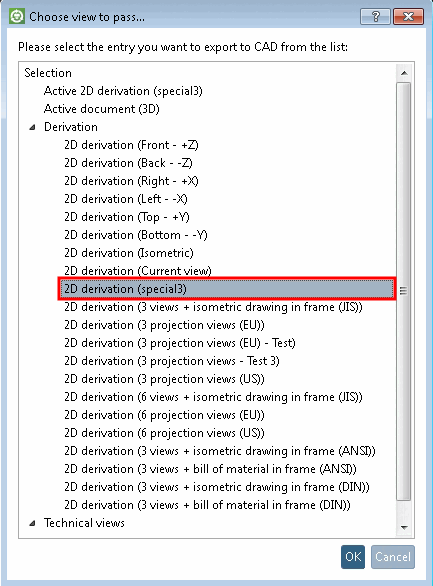

      Finestra di dialogo "Selezionare la vista da trasferire [Choose view to pass...]...".

      Figura 5.732. Finestra di dialogo "Selezionare la vista da trasferire [Choose view to pass...]...".

      Selezionare la derivazione desiderata e confermare con OK.

      -> La derivazione viene trasferita direttamente al CAD.

    • Fare clic sul pulsante Derivazione 2D [2D derivation] .

      -> Si apre la finestra di aggancio della derivazione 2D [2D derivation].

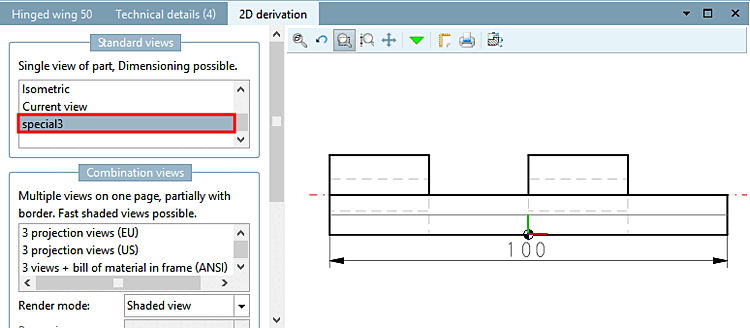

      Derivazione 2D [2D derivation]

      Figura 5.733.  Derivazione 2D [2D derivation]

      Selezionare la vista specifica desiderata.

      Fare clic su Trasferisci in CAD [Transfer to CAD] .

Risultato:

Risultato esemplare in AutoCAD

Figura 5.734. Risultato esemplare in AutoCAD
