1.5.1.3.2.3.  Éditeur graphique de groupes de construction

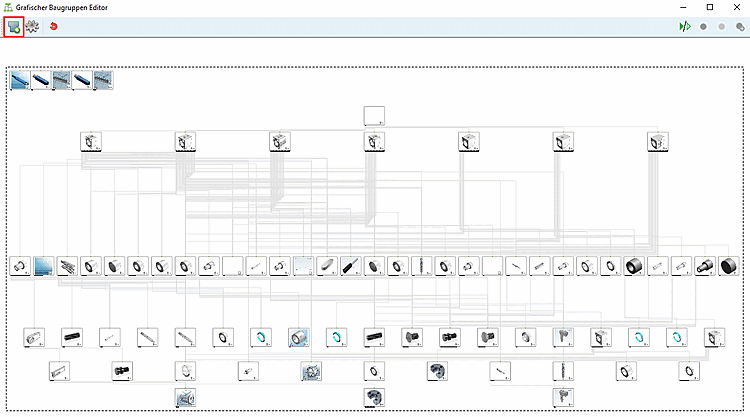

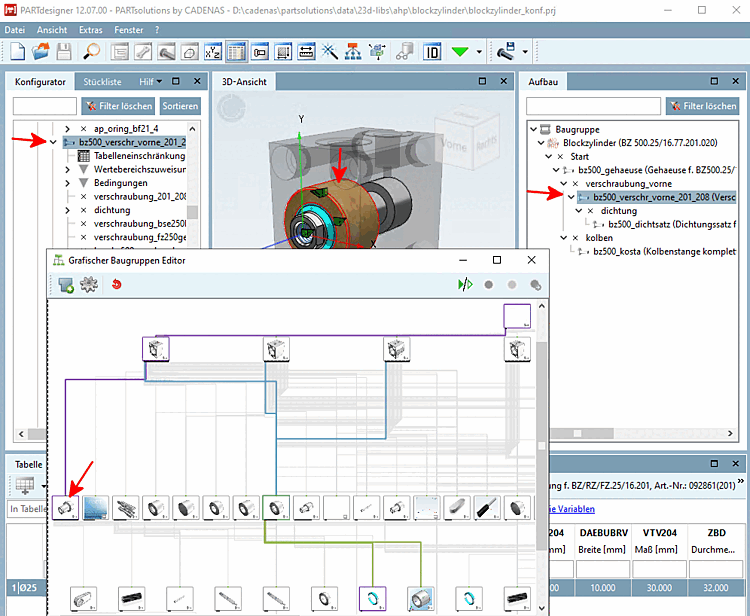

L' éditeur graphique d'assemblages représente clairement l'ensemble de la structure de l'assemblage avec les pièces, les points d'attache et les règles dans une fenêtre séparée. Lorsqu'un élément est sélectionné, il est également mis en évidence dans le configurateur [Configurator], la vue 3D [3D view] et la fenêtre d'accueil de la structure [Assembly] (liste de structure), ce qui permet de changer de fenêtre à tout moment pendant le processus de travail.

Le petit exemple suivant montre comment insérer un nouveau composant dans un assemblage déjà existant et comment le lier à l'aide d'une règle.

  1. Ouvrez la configuration Assemby souhaitée.

    -> PARTdesigner s'ouvre.

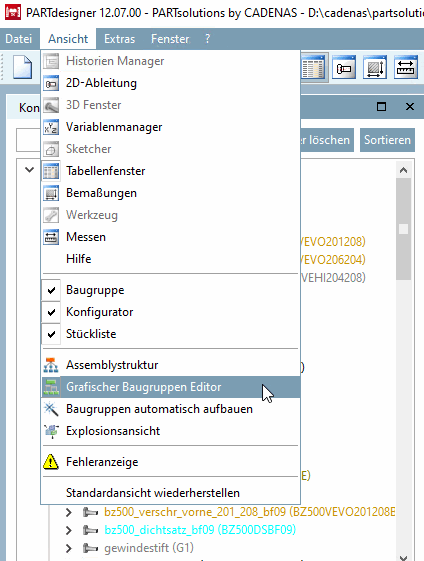

  2. Dans PARTdesigner, cliquer dans le menu Affichage [View] sur l'option Editeur graphique d'ensembles [Graphical Assembly Editor].

    -> L'éditeur s'ouvre.

  3. Cliquez sur le bouton Insérer une pièce [Add Part] dans la barre d’outils.

    -> L'explorateur s'ouvre.

  4. Dans l'Explorateur, sélectionnez la pièce souhaitée et cliquez sur Ouvrir.

    -> La boîte de dialogue Propriétés de la pièce [Part properties] s'ouvre.

  5. Saisissez un nom unique sous Description et Nom de la formule [Equation name] et confirmez en cliquant sur OK.

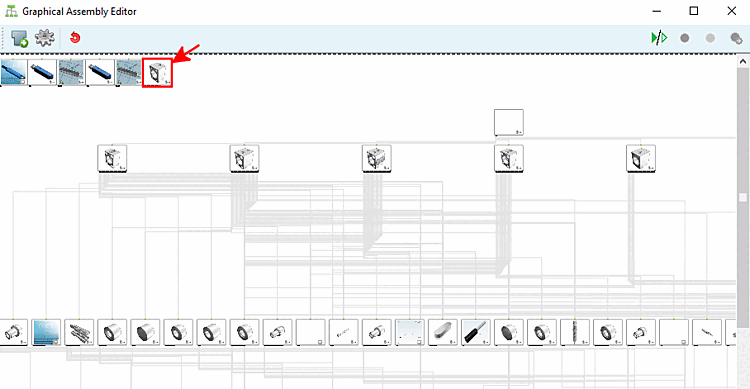

    -> La pièce est d'abord insérée tout en haut à gauche de l'éditeur.

  6. Sélectionner le point d'attache d'une pièce à laquelle elle doit être liée par une règle, puis cliquer sur la commande Nouvelle règle [New rule] du menu contextuel.

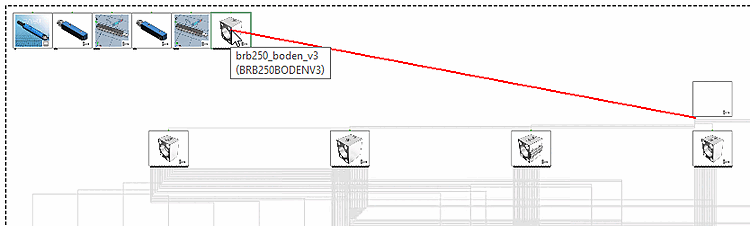

    -> Une ligne rouge est accrochée au curseur à partir du point d'ajout sélectionné.

  7. Dirigez la ligne vers la nouvelle pièce insérée et cliquez sur la pièce ou sur l'un de ses points d'attache.

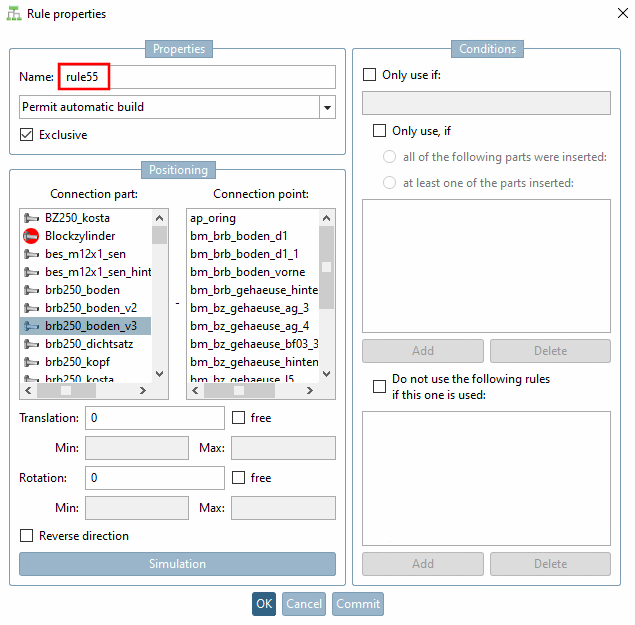

    -> La boîte de dialogue Propriétés de la règle [Rule properties] s'ouvre.

  8. Donnez un nom à la règle.

    Si vous avez cliqué sur la pièce, elle est déjà sélectionnée sous Pièce jointe [Connection part]. Si vous avez cliqué sur un point d'assemblage, le réglage est déjà effectué sous Pièce jointe [Connection part] et sous Point d'assemblage [Connection point].

    Lorsque la partie et le point sont sélectionnés, confirmez en cliquant sur OK.

    -> Le bord entre la pièce source et la pièce cible est affiché.

  9. Cliquez sur le bouton Arrangement automatique [Arrange automatically] .

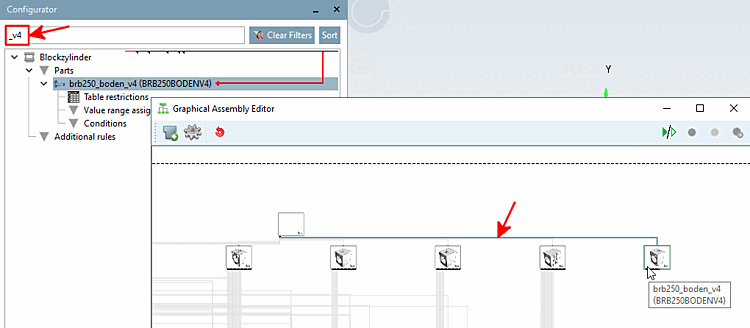

  10. Utilisez la fonction de recherche dans le configurateur [Configurator] pour trouver rapidement la pièce ordonnée dans un grand assemblage.

Pour plus de détails, voir Section 7.14, « PARTdesigner : Éditeur graphique de groupes de construction  » in eCATALOG 3Dfindit.
