1.5.1.3.2.3.  Editor grafico di assiemi

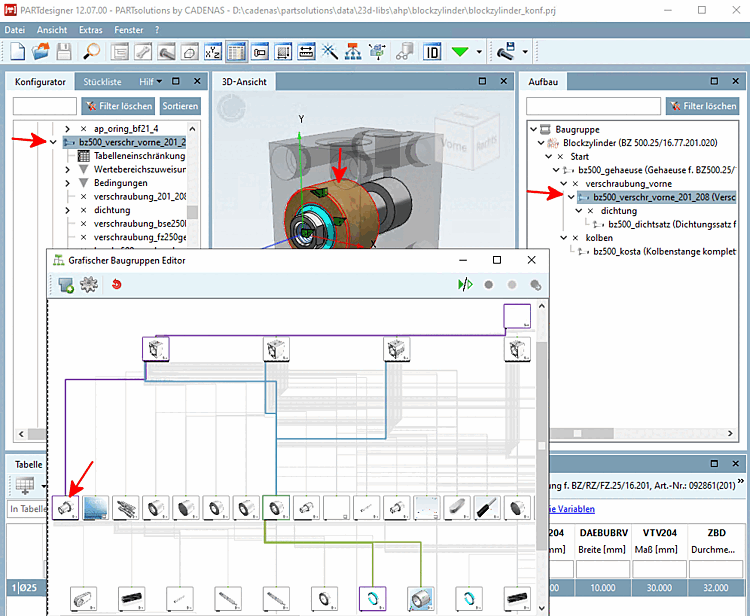

L' editor grafico di assiemi visualizza chiaramente l'intera struttura dell'assieme con i pezzi, i punti di connessione e le regole in una finestra separata. Se un elemento è selezionato, viene evidenziato anche nel configuratore [Configurator], nella vista 3D [3D view] e nella finestra di aggancio dell 'assieme [Assembly] (elenco delle strutture), in modo da poterlo modificare in qualsiasi momento durante il processo di lavoro.

Figura 1.245.

Il seguente piccolo esempio mostra come inserire un nuovo componente in un assieme esistente e collegarlo tramite una regola.

  1. Aprire la configurazione di Assemby desiderata.

    -> Viene aperto PARTdesigner.

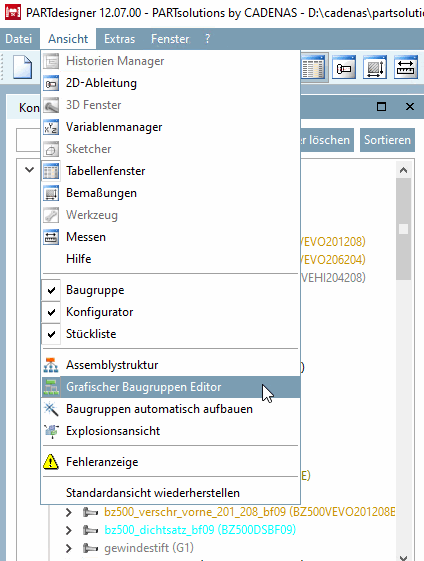

  2. In PARTdesigner, fare clic sulla voce Editor di assiemi grafici [Graphical Assembly Editor] nel menu Visualizza [View].

    Figura 1.246.

    -> Si apre l'editor.

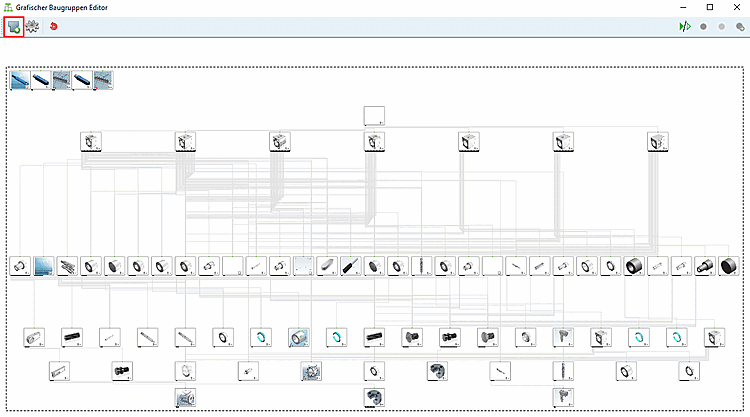

  3. Fare clic sul pulsante Inserisci [Add Part] parte nella barra degli strumenti.

    Figura 1.247.

    -> Si apre l'Explorer.

  4. Selezionare la parte desiderata nell'Explorer e fare clic su Apri.

    -> Si apre la finestra di dialogo Proprietà della parte [Part properties].

    Figura 1.248.

  5. Inserire un nome univoco in Descrizione [Description] e nome formula [Equation name] e confermare con OK.

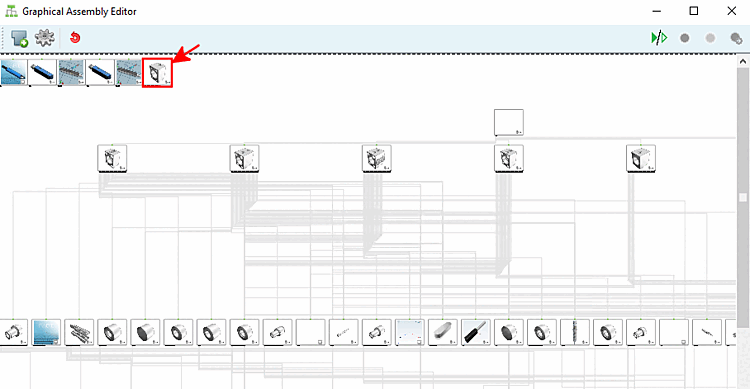

    -> La parte viene inserita per prima in alto a sinistra nell'editor.

    Figura 1.249.

  6. Selezionare il punto di connessione di una parte a cui deve essere collegata con una regola e quindi fare clic sul comando del menu contestuale Nuova regola [New rule].

    Figura 1.250.

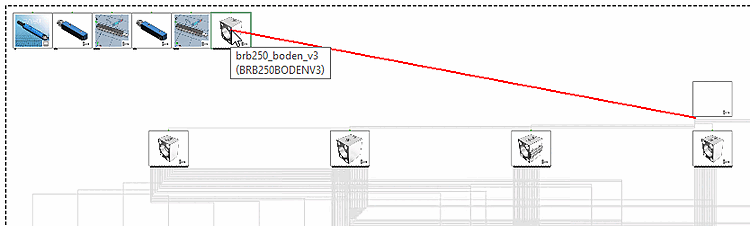

    -> Una linea rossa viene collegata al cursore a partire dal punto di connessione selezionato.

  7. Spostare la linea sulla nuova parte inserita e fare clic sulla parte o su uno dei suoi punti di connessione.

    Figura 1.251.

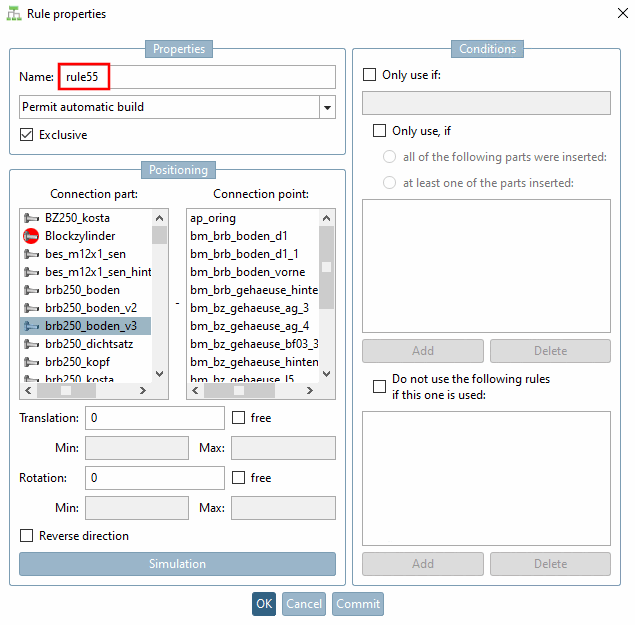

    -> Si apre la finestra di dialogo Proprietà della regola [Rule properties].

  8. Date un nome alla regola.

    Se si è fatto clic sulla parte, questa è già selezionata in Parte di connessione [Connection part]. Se si è fatto clic su un punto di connessione, l'impostazione è già stata effettuata sia in Parte di connessione [Connection part] che in Punto di connessione [Connection point].

    Una volta selezionati il pezzo e il punto, confermare con OK.

    Figura 1.252.

    -> Viene visualizzato il bordo tra la parte di origine e quella di destinazione.

    Figura 1.253.

  9. Fare clic sul pulsante "Disponi automaticamente [Arrange automatically]".

    Figura 1.254.

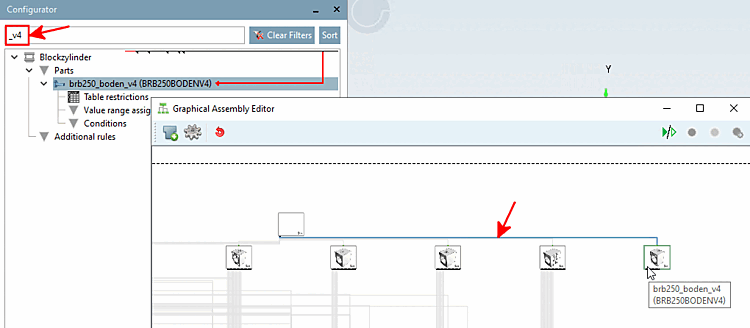

  10. Utilizzate la funzione di ricerca nel configuratore [Configurator] per trovare rapidamente il pezzo desiderato in un assemblaggio di grandi dimensioni.

    Figura 1.255.

I dettagli sono riportati nella sezione Sezione 7.14, “PARTdesigner: editor grafico di assiemi ” in eCATALOG 3Dfindit.
