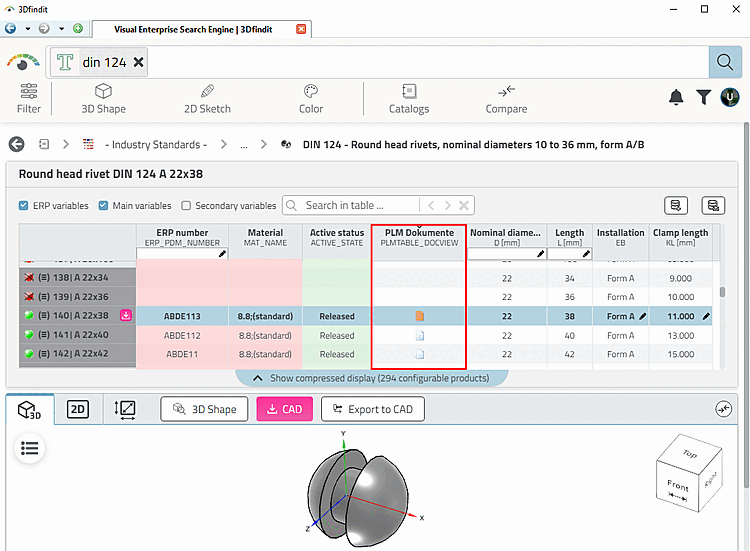

Dans le tableau des caractéristiques matérielles, il est possible de signaler par une icône dans une propre colonne PLMTABLE_DOCVIEW pour chaque valeur (ligne) si un document CAO existe (ou même plusieurs) et s'il existe avec les valeurs actuellement définies.

Cette fonctionnalité est désormais également disponible pour 3Dfindit.

Arrière-plan:

La colonne ERP_PDM_NUMBER indique si un composant est géré. Le numéro d'article est alors affiché dans cette colonne. Pour la construction, cette information est généralement suffisante. Pour l'administration, par exemple, il peut être intéressant de savoir quelles pièces ont été concrètement exportées ou si un document CAO est disponible pour la pièce. La colonne ERP_PDM_NUMBER ne dit rien à ce sujet. Cette information est fournie par la colonne PLMTABLE_DOCVIEW à l'aide des icônes correspondantes.

/	Il n'ya pas d'icône: Il n'y a pas de document pour la ligne concernée dans le système PDM. C'est-à-dire que la table PLMTABLE2 ne contient pas d'entrées pour la ligne correspondante.
	Symbole de document unique blanc: Il n'y a qu'un seul document CAO pour la ligne concernée. (PLMTABLE2 contient exactement UNE entrée).
	Symbole blanc représentant plusieurs documents: Il existe plusieurs documents CAO pour la ligne concernée. (PLMTABLE2 contient plusieurs documents). Les raisons possibles sont Différentes positions de montage (par ex. pour les ressorts, les rivets, les joints) les assemblages : Documents d'assemblage et d'enfants (p. ex. bille et logement de palier) Documents de différents systèmes de CAO
	Symbole orange de document unique: Il existe un document, mais le réglage actuel d'un champ de plage de valeurs diffère.

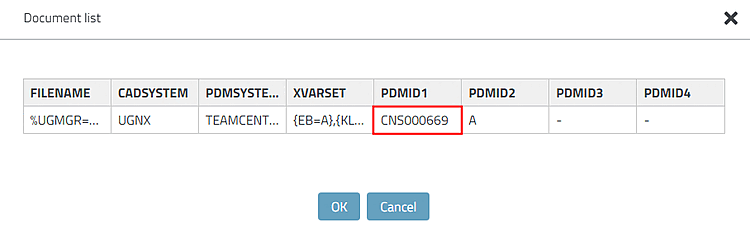

En cliquant sur l'icône, la fenêtre de dialogue Document list s'ouvre et affiche le PDMID, qui permet à son tour de trouver rapidement le document concerné dans le PDM.

exemple:

Les pièces telles que les ressorts, les rivets ou les joints ont des zones de plage de valeurs qui sont créées en tant que caractéristiques fonctionnelles. Même si ces pièces sont exportées avec différentes valeurs fonctionnelles, elles ne sont gérées qu'une seule fois (et ne se trouvent qu'une seule fois dans le stock). Vous trouverez des explications sur les différents types de caractéristiques sous Section 3.1.7.1, « Déterminer la valeur dans la vue "Tableau  » in ENTERPRISE 3Dfindit (Professional) - Utilisateurs.

longueur de serrage 20mm

longueur de serrage 51mm

Pour plus de détails, voir Section 3.2.9, « Identifier les documents CAO (PDM-ID) dans 3Dfindit / PARTdataManager  » in ENTERPRISE 3Dfindit (Professional) - Administration.
