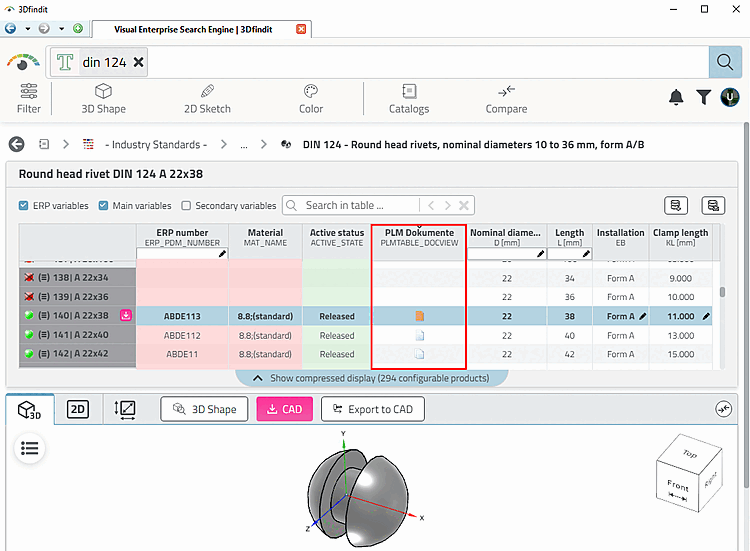

Nella tabella degli attributi delle caratteristiche, una colonna separata PLMTABLE_DOCVIEW può essere usata per segnalare se esiste un documento CAD (o più documenti) per ogni caratteristica (riga) e se esiste con i valori attualmente impostati.

Questa funzione è ora disponibile anche per 3Dfindit.

Figura 1.222.

Contesto:

La colonna ERP_PDM_NUMBER indica se un componente è gestito. Il numero di articolo viene visualizzato in questa colonna. Queste informazioni sono di solito sufficienti per la progettazione. Tuttavia, per l'amministrazione, ad esempio, può essere interessante sapere quali parti sono state effettivamente esportate o se per la parte è disponibile anche un documento CAD. La colonna ERP_PDM_NUMBER non dice nulla al riguardo; queste informazioni sono fornite dalla colonna PLMTABLE_DOCVIEW tramite le icone corrispondenti.

/	Nessuna icona: Non esiste alcun documento nel sistema PDM per la linea in questione. Ciò significa che la tabella PLMTABLE2 non contiene voci per la riga corrispondente.
	Simbolo bianco di documento singolo: Esiste esattamente un documento CAD per la riga in questione. (PLMTABLE2 contiene esattamente UNA voce).
	Simbolo bianco multidocumento: Per la linea in questione esistono più documenti CAD. (PLMTABLE2 contiene più documenti). Le possibili ragioni sono Diverse posizioni di installazione (ad es. per molle, rivetti, guarnizioni) Assemblaggi: Documenti di assemblaggio e bambini (ad es. alloggiamento di sfere e cuscinetti). Documenti da vari sistemi CAD
	Arancione, simbolo di documento singolo: È disponibile un documento, ma l'impostazione corrente di un campo dell'intervallo di valori è diversa.

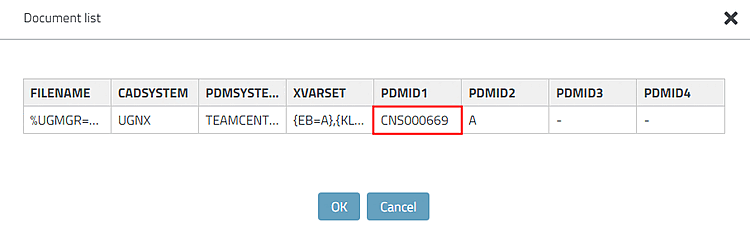

Facendo clic sull'icona si apre la finestra di dialogo Elenco documenti, che mostra il PDMID, che a sua volta può essere utilizzato per trovare rapidamente il documento in questione nel PDM.

Figura 1.223.

Esempio:

Parti come molle, rivetti o guarnizioni hanno campi di valori che vengono creati come caratteristiche funzionali. Anche se questi pezzi vengono esportati con valori funzionali diversi, vengono gestiti una sola volta (ed esistono una sola volta nel magazzino). Le spiegazioni dei vari tipi di caratteristica si trovano alla voce Sezione 3.1.7.1, “Determinare la caratteristica nella vista "Tabella ” in Manuale d'uso PARTsolutions.

Figura 1.224. Lunghezza di serraggio 20 mm

Figura 1.225. Lunghezza di serraggio 51 mm

I dettagli sono riportati nella sezione Sezione 3.2.9, “Identificazione dei documenti CAD (ID PDM) in 3Dfindit / PARTdataManager ” in Amministrazione PARTsolutions - Manuale .
