2.3.10.3. Mappage d'attributs dans SolidWorks

2.3.10.3.2. Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur

2.3.10.3.2.1. Clé "IsFastener"

Les attributs déclarés dans le bloc CadDocumentAttributes sont affichés dans SolidWorks sous la page de dialogue Informations sur le fichier -> onglet Personnalisé en tant qu'attributs supplémentaires derrière les attributs standard.

Pour définir les valeurs d'affichage des attributs supplémentaires pour SolidWorks, procédez comme suit :

Saisissez les valeurs souhaitées dans les champs de saisie de "Description" et "PartNo".
exemple :
```
ARTICLENO=?_ATTR("NB")
BOMINFO=?_ATTR("LINA")
```
Vous pouvez modifier les attributs ou saisir du texte en dehors des parenthèses pointues.
```
Text-<ATTR(NN)>-Text-<ATTR(NT)>-Text
```
Enregistrez les paramètres.

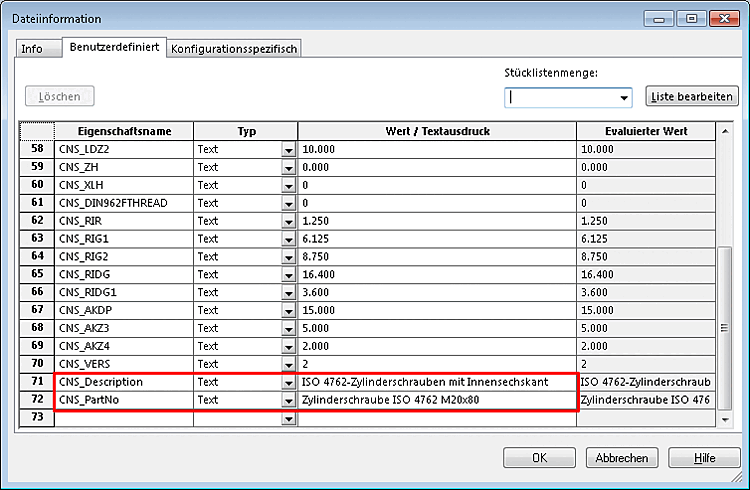

- > Vous voyez maintenant les attributs mappés pour toutes les pièces exportées dans la boîte de dialogue Informations sur le fichier -> onglet Personnalisé.

Boîte de dialogue"Informations sur le fichier" -> Onglet"Personnalisé

Ajouter une nouvelle clé :

Vous pouvez ajouter autant de clés que vous le souhaitez.

Ajoutez la clé souhaitée.
Saisissez une valeur.
exemple :
texte quelconque
Un attribut comme "LINA", par exemple. En option, vous pouvez également définir la langue de l'attribut.
```
?GetObject("iface.calcnameservice").start(0).Format("<ATTR(english,LINA)>").value()
```

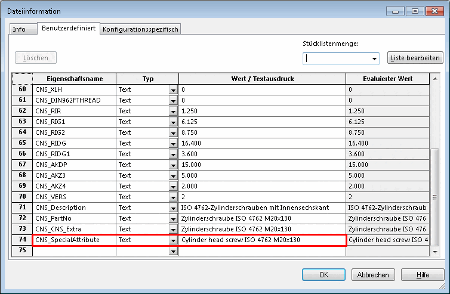

L'illustration suivante montre le résultat dans SolidWorks, dans la boîte de dialogue "Informations sur le fichier", sur la page d'onglet "Personnalisé".
