2.3.10.3.1.1. Déclarer un préfixe pour les attributs PARTsolutions

Dans l'exemple suivant, une clé doit être ajoutée afin de pouvoir attribuer un préfixe aux attributs PARTsolutions.

[Remarque]Remarque

Le préfixe est attribué aussi bien aux attributs standard qu'aux attributs supplémentaires (voir Section 2.3.10.3.2, « Bloc [CadDocumentAttributes] - Transmettre des attributs définis par l'utilisateur  »).

  1. Ouvrez sous PARTadmin -> Catégorie [Category] -> PARTsolutions -> Fichiers de configuration [Configuration files] -> $CADENAS_SETUP -> ifsolidworks.cfg le bloc AttributeMapping(is3d).

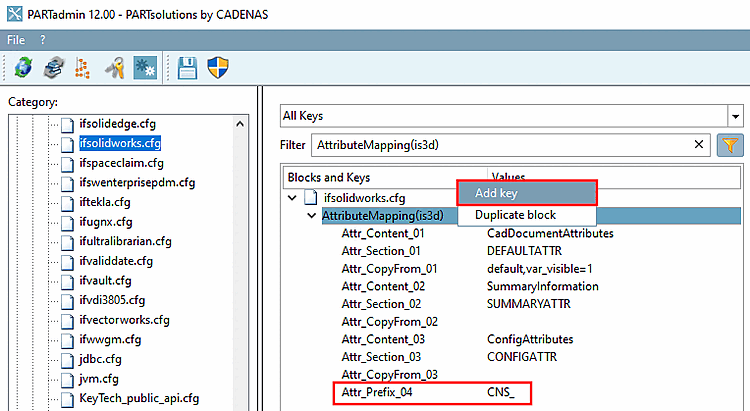

    Ajouter une clé [Add key]

    Ajouter une clé [Add key]

  2. Insérez une clé (voir aussi Section 1.6.1.4.3, « Traiter les blocs, les clés et les valeurs clés »).

    La valeur de la clé est le préfixe.

  3. Enregistrez le réglage dans PARTadmin.

  4. Exporter une pièce vers SolidWorks.

    -> Tous les attributs PARTsolutions reçoivent maintenant le préfixe (ici dans l'exemple "CNS_").

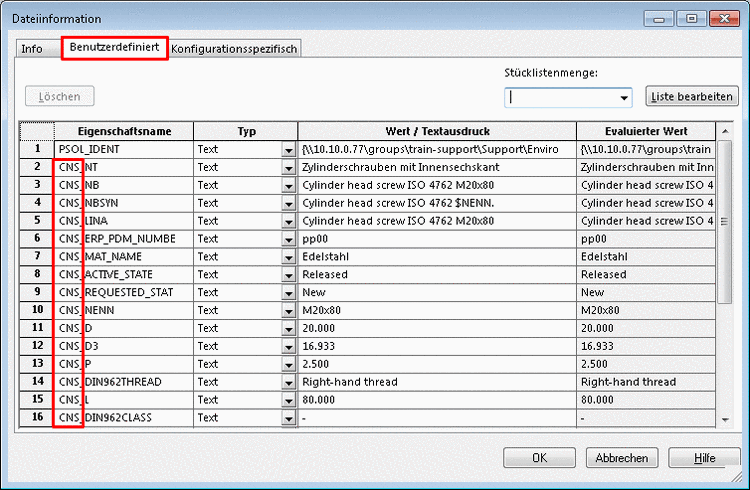

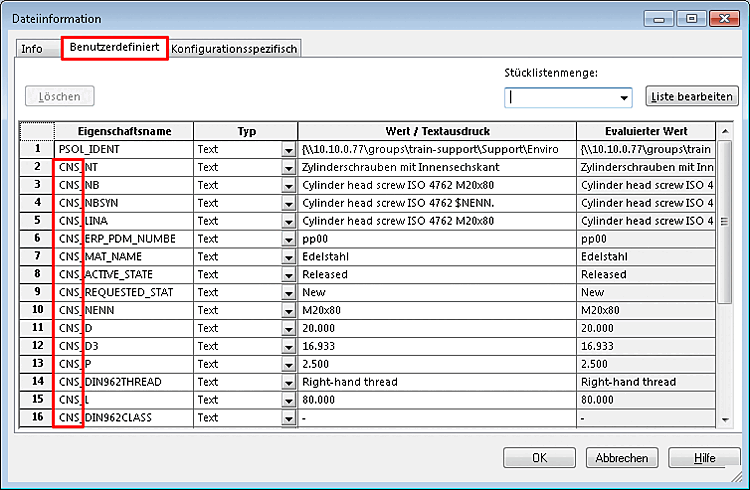

    Attributs PARTsolutions avec préfixe

    Attributs PARTsolutions avec préfixe
