Optimiser l'affichage du dessin sur la feuille [Optimize drawing view on paper size] est une fonction spéciale pour les catalogues contenant des pièces qui, en raison de leurs proportions, pourraient avoir une mauvaise apparence dans la dérivation 2D.

Cela se produit par exemple pour les cylindres très longs. La dérivation 2D [2D derivation] ressemblerait alors plus à une ligne qu'à un cylindre.

Si le composant possède une vue raccourcie supplémentaire, l'utilisateur peut choisir entre la représentation standard et la représentation raccourcie en cochant la case Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size] dans la boîte de dialogue de la vue 2D [2D view]. Dans le cas contraire, la case à cocher est inactive.

	Remarque
	Les attributs restent inchangés.

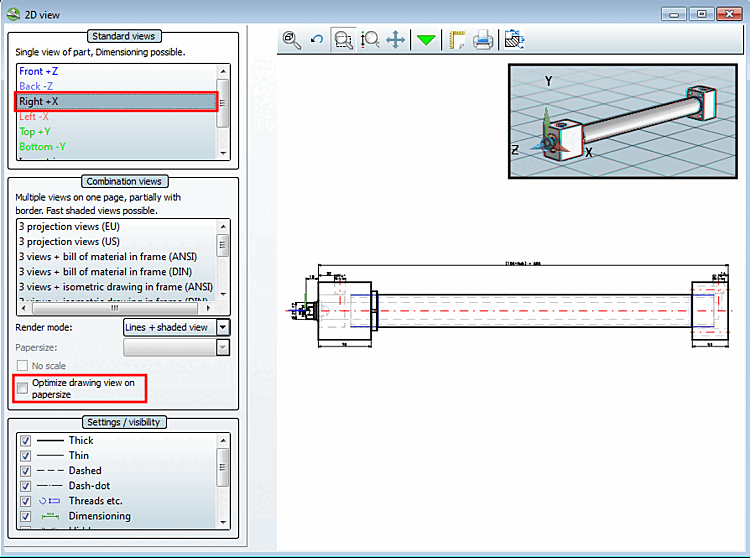

"Optimiser la vue du dessin sur la feuille [Optimize drawing view on paper size]" non activé

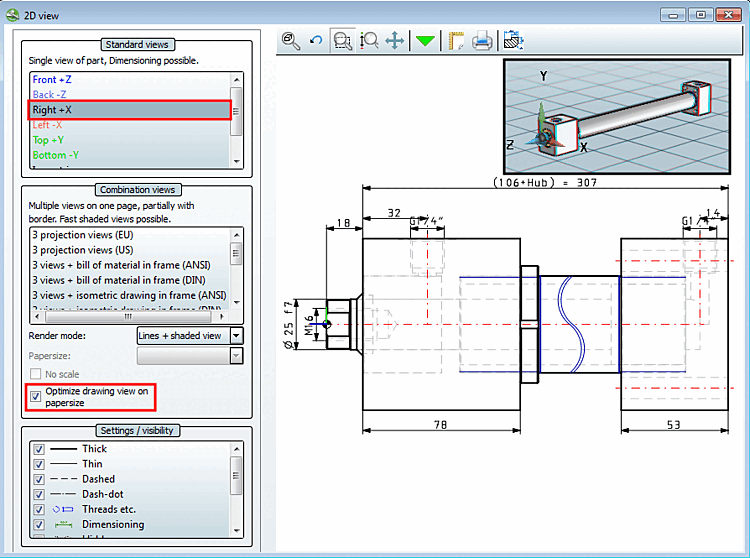

"Optimiser l'affichage du dessin sur la feuille [Optimize drawing view on paper size]" activé
