- 1.6.1.1. Vues standard
- 1.6.1.2. Vues combinées
- 1.6.1.3. Paramètres/Visibilité
- 1.6.1.4. Taille alternative 2D / Optimiser la vue du dessin sur la feuille
- 1.6.1.5. Ajouter une cote avant l'exportation dans PARTdataManager
- 1.6.1.6. Transférer des dérivations spéciales ou des vues techniques au système de CAO

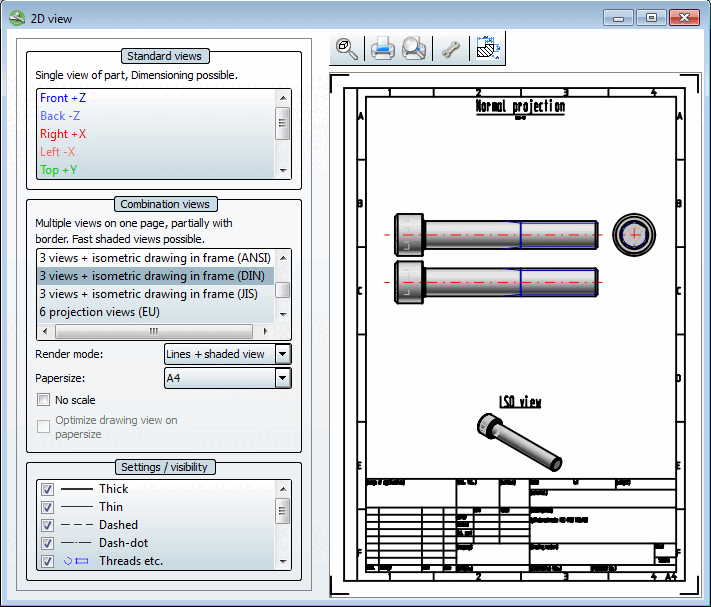

Les choix et les réglages effectués dans la boîte de dialogue Vue 2D [2D view] constituent la base de la représentation de l'objet dans votre système de CAO.
![Boîte de dialogue Vue 2D [2D view]](https://webapi.partcommunity.com/service/help/latest/pages/fr/3dfindit/doc/resources/img/img_cd5ee5b7c0ad46b0b7a7739a3ab1fdde.png)
Dès que tu cliques sur une vue, la dérivation 2D [2D derivation] de la pièce est créée.
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/3dfindit/doc/images/note.png) | Remarque |
|---|---|
L'option Représentation ombrée [Shaded view] constitue une exception dans les vues combinées [Combination views]. Dans ce cas, la dérivation 2D n'est créée que dans le cas d'un transfert vers le système de CAO. Voir à ce sujet Section 1.6.1.2, « Vues combinées ». | |
Si
tous les paramètres sont définis, cliquez
Vers CAD
. [Transfer to CAD]
La zone de paramétrage de la page de dialogue est divisée comme suit :
Les différents domaines sont expliqués dans les sections suivantes.
