Die Auswahl und Einstellungen innerhalb des Dialogfensters 2D-Ansicht [2D view] bilden die Grundlage für die Darstellung des Objektes in Ihrem CAD-System.

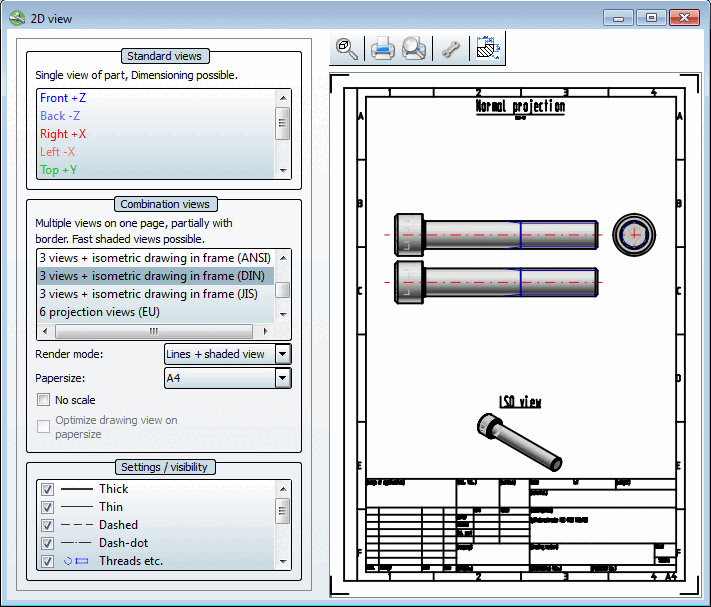

Dialogfenster 2D-Ansicht [2D view]

Dialogfenster 2D-Ansicht [2D view]

Sobald Sie eine Ansicht anklicken, wird die 2D-Ableitung [2D derivation] des Bauteils erstellt.

[Hinweis]Hinweis

Eine Ausname bildet bei den Kombinationsansichten [Combination views] die Option Schattierte Darstellung [Shaded view]. Hier wird die 2D-Ableitung nur im Falle einer Übergabe an das CAD-System erstellt. Siehe hierzu unter Abschnitt 1.6.1.2, „ Kombinationsansichten “.

Wenn alle Einstellungen gemacht sind, klicken Sie An CAD übertragen [Transfer to CAD].

Der Einstellungsbereich der Dialogseite ist folgendermaßen unterteilt:

  • Standardansichten [Standard views]

  • Kombinationsansichten [Combination views]

  • Einstellungen/Sichtbarkeit [Settings / visibility]

Die einzelnen Bereiche werden in den folgenden Abschnitten erläutert.
