1.6.1.2.2. Skalierung und Papierformate
1.6.1.2.2.1. Zeichnungselemente in 2D-Ansicht skalieren, positionieren
1.6.1.2.2.2. Papierformat anpassen in 2D-Ansicht

Bei den folgenden Ansichten kann die Ansicht mit Zeichnungsrahmen oder mit Zeichnungsrahmen und integrierter Stückliste exportiert werden.

  • 3 Ansichten + Isometrie im Rahmen (ANSI) [3 views + isometric drawing in frame (ANSI)]

  • 3 Ansichten + Isometrie im Rahmen (DIN) [3 views + isometric drawing in frame (DIN)]

  • 3 Ansichten + Isometrie im Rahmen (JIS)

  • 6 Ansichten + Isometrie im Rahmen (JIS)

  • 3 Ansichten + Stückliste im Rahmen (ANSI) [3 views + bill of material in frame (ANSI)]

  • 3 Ansichten + Stückliste im Rahmen (DIN) [3 views + bill of material in frame (DIN)]

[Hinweis]Hinweis

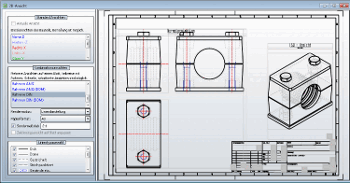

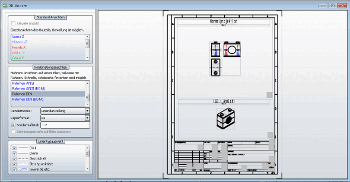

Je nach Typ werden die entsprechenden Papierformate angezeigt. Siehe hierzu unter Abschnitt 1.6.1.2.2.2, „Papierformat anpassen in 2D-Ansicht“.

Dabei können folgende Anpassungen vorgenommen werden:

Siehe hierzu die folgenden Abschnitte.
