12.2.2.2.2.  Mise à l'échelle et Formats de papier
12.2.2.2.2.1. Mettre à l'échelle, positionner des éléments de dessin en vue 2D
12.2.2.2.2.2. Ajuster le format du papier dans l'affichage 2D

Pour les vues suivantes, il est possible d'exporter la vue avec cadre de dessin ou avec cadre de dessin et nomenclature intégrée.

  • 3 vues + isométrie dans le cadre (ANSI) [3 views + isometric drawing in frame (ANSI)]

  • 3 vues + isométrie dans le cadre (DIN) [3 views + isometric drawing in frame (DIN)]

  • 3 vues + isométrie dans le cadre (JIS)

  • 6 vues + isométrie dans le cadre (JIS)

  • 3 vues + liste de pièces dans le cadre (ANSI) [3 views + bill of material in frame (ANSI)]

  • 3 vues + liste de pièces dans le cadre (DIN) [3 views + bill of material in frame (DIN)]

[Remarque]Remarque

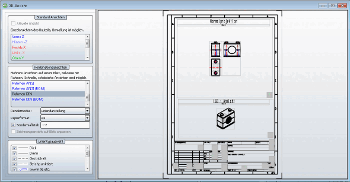

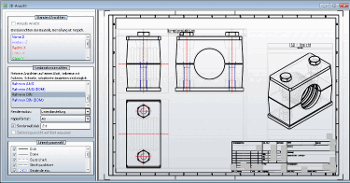

Selon le type, les formats de papier correspondants sont affichés. Voir à ce sujet le site Section 12.2.2.2.2.2, « Ajuster le format du papier dans l'affichage 2D ».

Les adaptations suivantes peuvent être effectuées à cette occasion :

Voir à ce sujet les paragraphes suivants.
