7.13. Fenêtres Docking "Configurateur" / "Construction
7.13.6. Fenêtre d'accueil "Construire" - Construire la configuration
|  |
| Précédent | Suivant |
La fenêtre de docking Structure [Assembly] sert à la sélection des pièces ou montre la structure des pièces.
Des composants d'assemblage peuvent être ajoutés à chaque point d'attache (x). Dans la vue 3D [3D view], ceux-ci sont représentés par de petits symboles verts en forme de pyramide.

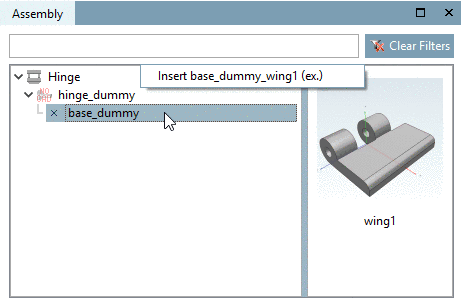

Si des pièces sont prêtes à être insérées, la fenêtre apparaît en deux parties et les pièces à insérer possibles sont affichées dans la moitié droite. Vous pouvez les sélectionner par un simple clic ou à l'aide de la commande du menu contextuel. Si une seule pièce est disponible, la désignation de la pièce est suivie de "(ex.)" avec la signification "exclusif". Si plusieurs pièces sont disponibles, la mention "(ex.)" n'apparaît pas.
Construisez la configuration à l'aide de la liste de sélection et de la sélection de ligne de tableau (s'il y a plus d'une ligne) en alternance. S'il n'y a qu'une seule ligne de tableau, la pièce est intégrée immédiatement.
Pour les gabarits, une structure partielle ou complète est immédiatement chargée. Vous trouverez de plus amples informations à ce sujet sur Section 7.13.2.1, « Configuration et gabarit ».
Vous voyez comment les différents éléments sont reliés entre eux.
L'élément racine est l'assemblage, avec en dessous la pièce de départ fictive et les pièces détachées en attente.
Si l'on sélectionne la pièce de départ fictive ou une pièce individuelle quelconque, le tableau correspondant s'affiche. Si vous sélectionnez différentes caractéristiques, la vue 3D est automatiquement adaptée.
Des couleurs d'écriture différentes donnent des informations supplémentaires :
Rouge: le composant n'est pas encore clairement déterminé. Sélectionnez une ligne du tableau.
Vert: des pièces sont disponibles, mais aucune n'a encore été sélectionnée.
Orange: Une pièce est déjà attachée, mais d'autres composants sont disponibles.
Noir: la structure est complète.
Gris: les éléments représentés de cette manière ne doivent pas être utilisés pour la construction d'un assemblage, bien que cela soit en principe possible.
Il est certes possible d'appeler de telles pièces et de les intégrer dans l'assemblage, mais le calcul automatique (dimensionnement) par rapport à l'élément de départ ou à la pièce voisine n'est pas toujours clair !
Exemple : un composant défectueux est marqué d'un X rouge. Si les points d'attache peuvent tout de même être calculés, ils sont affichés avec une couleur de police grise.
