La finestra di aggancio Struttura [Assembly] viene utilizzata per selezionare i pezzi o per mostrare la struttura del pezzo.
I componenti di assemblaggio possono essere aggiunti in ogni punto di connessione (x). Nella vista 3D [3D view], questi sono rappresentati come piccoli simboli piramidali verdi.

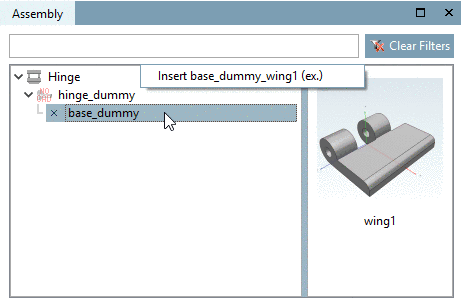

Se sono disponibili parti da inserire, la finestra appare in due parti e le parti possibili da inserire sono visualizzate nella metà destra. È possibile selezionarle con un solo clic o in alternativa utilizzando il comando del menu contestuale. Se è disponibile una sola parte, dopo la denominazione della parte viene visualizzato "(ex.)" con il significato di "esclusivo". Se sono disponibili più parti, l'aggiunta "(ex.)" è assente.
Impostare la configurazione utilizzando alternativamente l'elenco di selezione e la selezione delle righe della tabella (se sono presenti più righe). Se è presente una sola riga della tabella, il pezzo viene integrato immediatamente.
Con i modelli, una struttura parziale o completa viene caricata immediatamente. Sezione 7.13.2.1, “Configurazione e modello ” Per ulteriori informazioni, consultare il sito .
È possibile vedere come i singoli componenti sono collegati tra loro.
L'assieme viene visualizzato come elemento principale, con la parte iniziale fittizia e le singole parti collegate sotto di essa.
Se si seleziona la parte iniziale fittizia o una singola parte, viene visualizzata la tabella corrispondente. Se si selezionano caratteristiche diverse, la vista 3D viene adattata automaticamente.
I diversi colori dei caratteri forniscono ulteriori informazioni:
Rosso: il componente non è ancora chiaramente definito. Selezionare una riga della tabella.
Verde: le parti sono disponibili, ma nessuna è stata ancora selezionata.
Arancione: c'è già una parte allegata, ma sono disponibili altri componenti.
Nero: l'assemblaggio è completo.
Grigio: gli elementi mostrati in questo modo non devono essere utilizzati per costruire un assieme, anche se in linea di principio è possibile farlo.
Sebbene tali parti possano essere richiamate e integrate nell'assieme, il calcolo automatico (dimensionamento) in relazione all'elemento iniziale o alla parte vicina non è sempre chiaro!
Esempio: un componente difettoso è contrassegnato da una X rossa. Se i punti di connessione possono ancora essere calcolati, vengono visualizzati in grigio.
