7.13.5.7.3.2. Movimenti rotatori e assiali combinati / Struttura di montaggio

Esempio di movimento combinato rotatorio e assiale

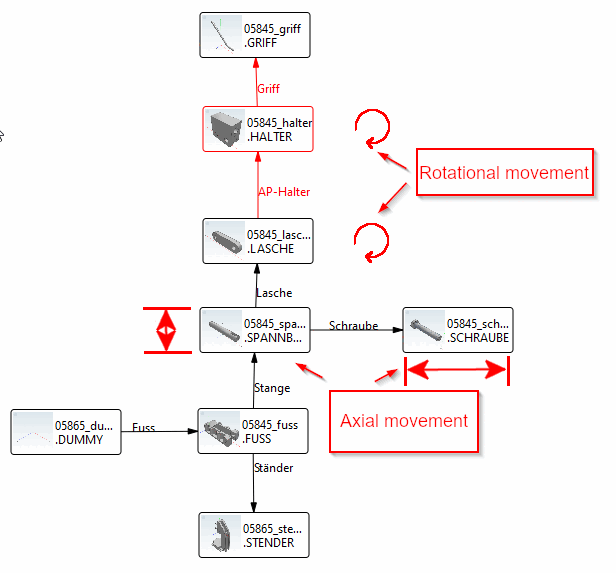

La leva rotante in alto muove lo stantuffo in senso assiale su una corsa definita.

Il gruppo deve essere progettato in modo che il movimento assiale e rotatorio funzioni in CAD.

Proprietà del regolo [Rule properties]: piede sul bullone di serraggio

[Importante]Importante

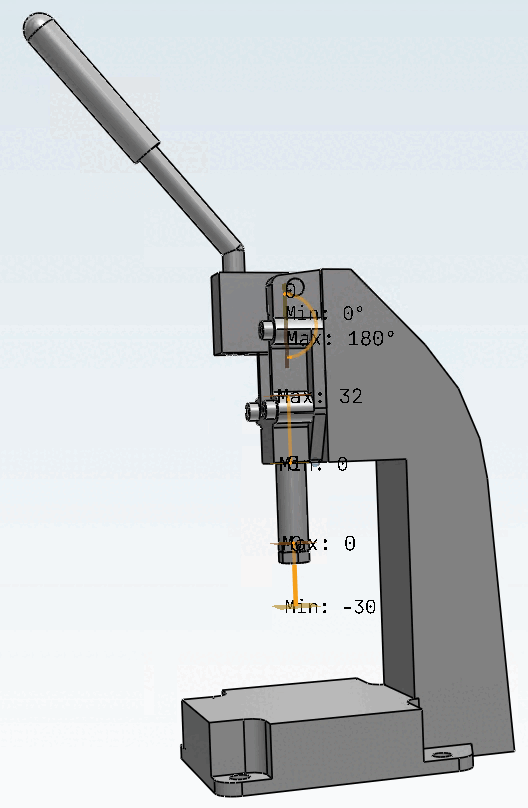

Qui viene definito il movimento assiale minimo/massimo verso l'alto e verso il basso.

A tale scopo, in questo esempio viene impostata la traduzione "Libero" (da 0 a MAX).

[Importante]Importante

Per i movimenti rotativi e assiali, la rotazione deve essere impostata su LIBERA anche per il movimento assiale per compatibilità con il CAD.

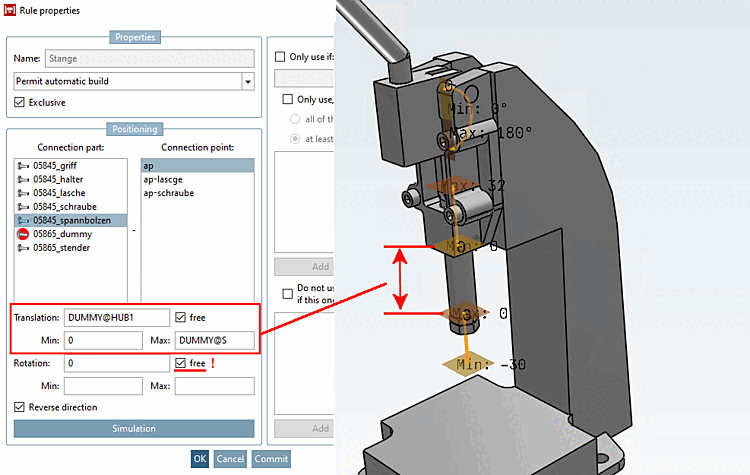

Figura 7.1182.

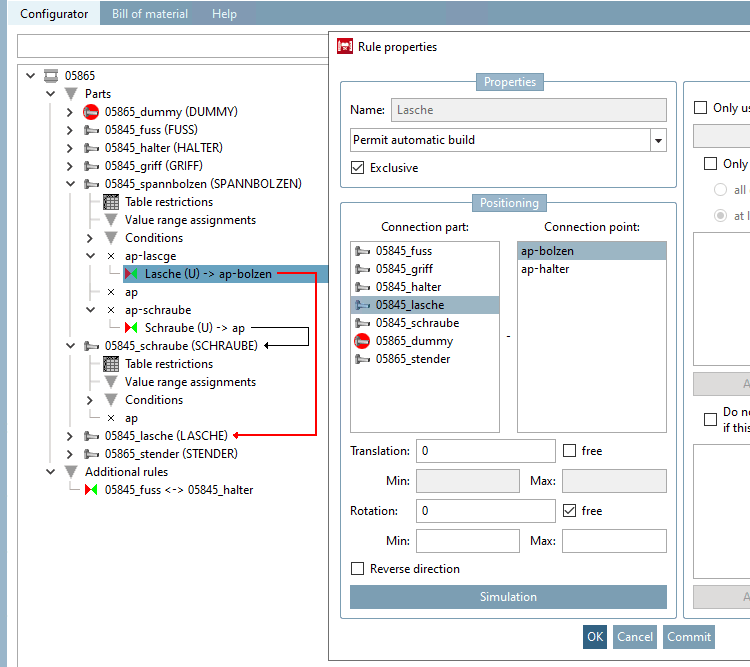

Caratteristiche della regola [Rule properties]: bullone di serraggio su capocorda con rotazione libera (senza limiti)

Figura 7.1183.

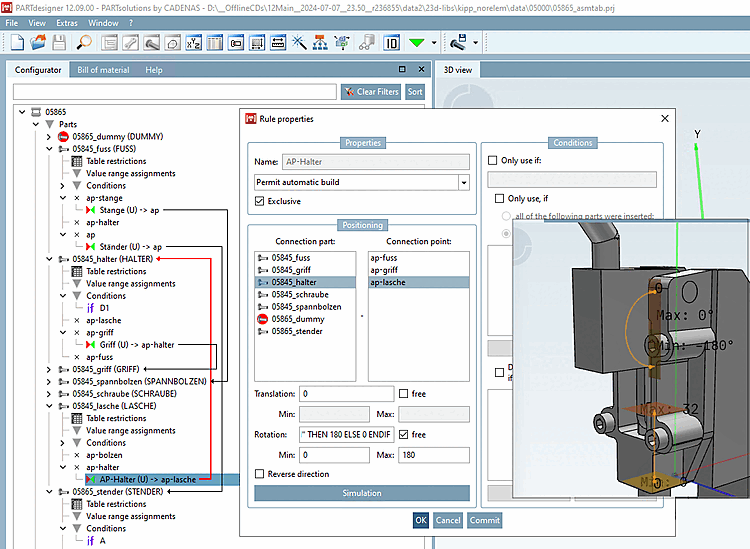

Proprietà della regola [Rule properties]: linguetta sul braccio di presa con rotazione LIBERA (con limiti)

Rotazione con movimento. I limiti generano quindi la massima mobilità del braccio nel CAD.

Figura 7.1184.

[Importante]Importante

La regola più importante per il movimento di rotazione è la chiusura tra il braccio di sostegno e il piede.

Creare una regola aggiuntiva in Regole aggiuntive [Additional rules]. Per evitare un loop permanente nel CAD, la regola deve andare nella direzione opposta alla struttura della regola, cioè questa volta dal piede al braccio di presa.

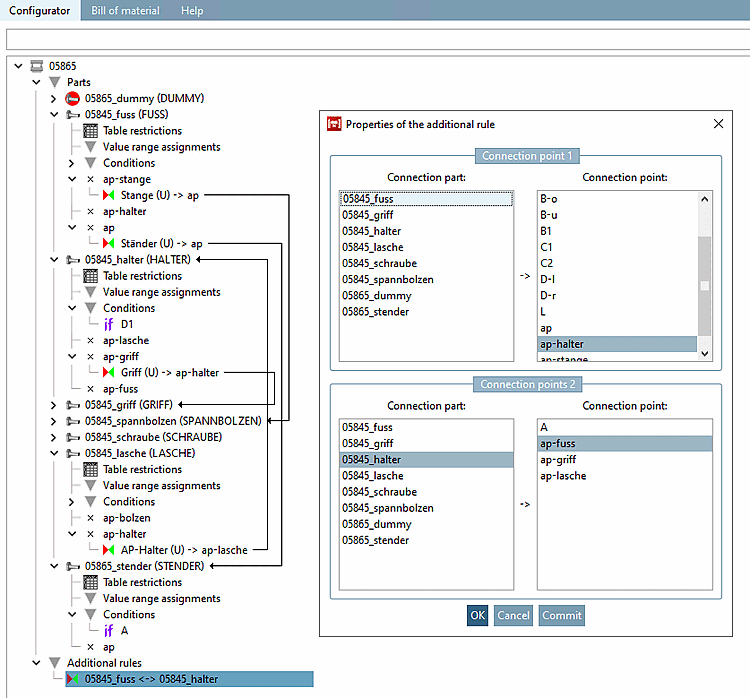

Figura 7.1185.

Assemblaggio in Creo: esempio di posizione 1

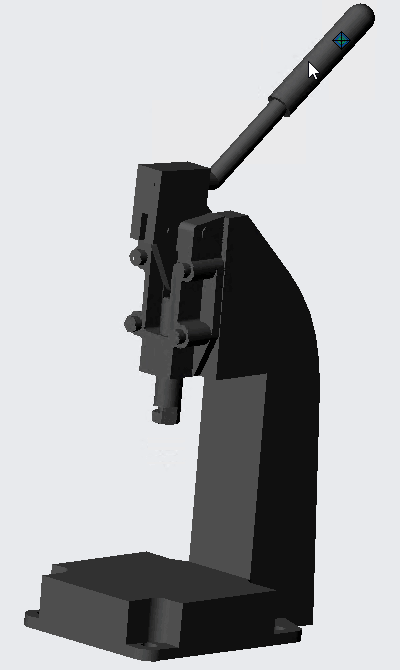

Figura 7.1186. Assemblaggio in Creo: esempio di posizione 1

Assemblaggio in Creo: esempio di posizione 2

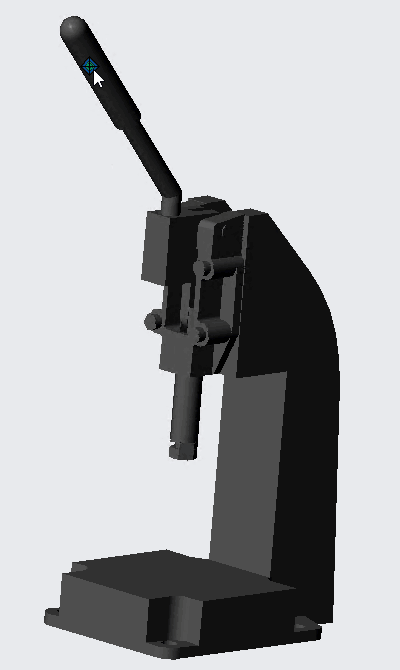

Figura 7.1187. Assemblaggio in Creo: esempio di posizione 2
