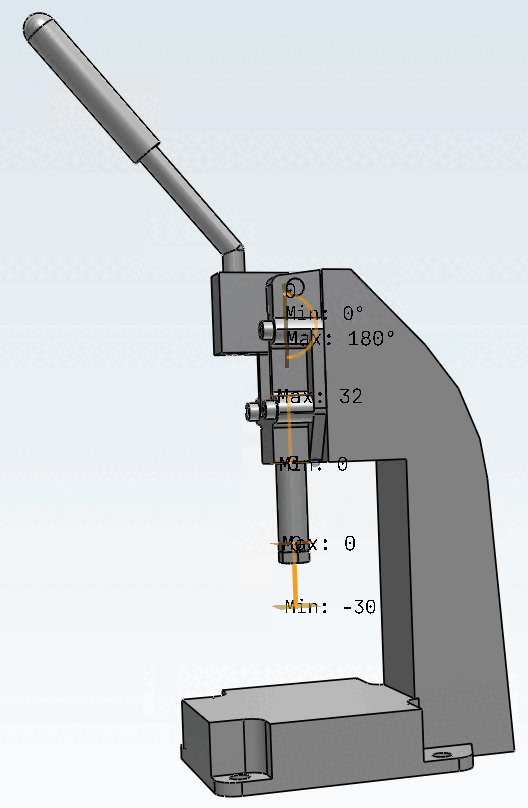

Beispiel einer kombinierten Dreh- und Axialbewegung

Der Drehhebel oben bewegt den Stößel axial über einen definierten HUB.

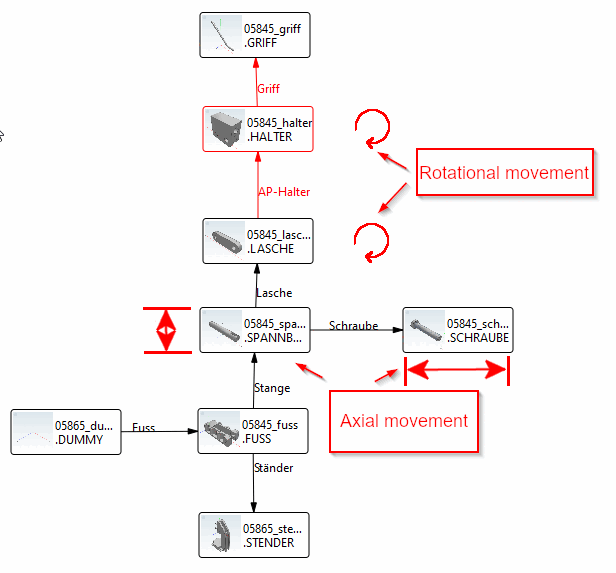

Die Baugruppe muss so aufgebaut werden, dass die Axial- und Drehbewegung im CAD funktioniert.

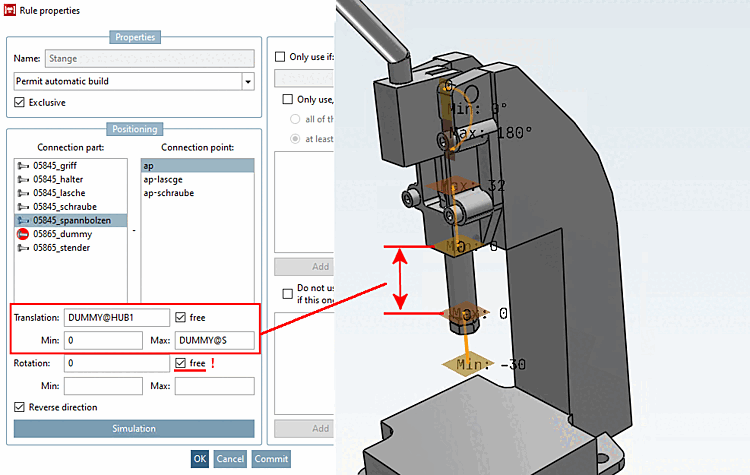

Eigenschaften der Regel [Rule properties]: Fuss auf Spannbolzen

	Wichtig
	Hier wird die min./max. Axialbewegung nach oben und unten definiert.

Dazu wird in diesem Beispiel Translation "Frei" (0 bis MAX) gesetzt.

	Wichtig
	Bei Dreh- und Axialbewegungen muss die Rotation bei der axialen Bewegung zwecks CAD-Kombatibilität ebenfalls FREI gesetzt werden.

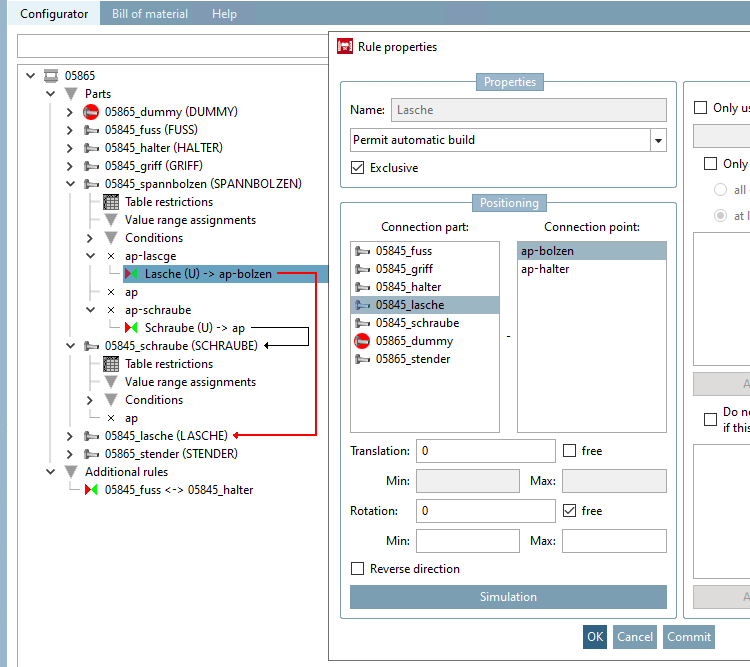

Eigenschaften der Regel [Rule properties]: Spannbolzen auf Lasche mit Rotation FREI (ohne Grenzen)

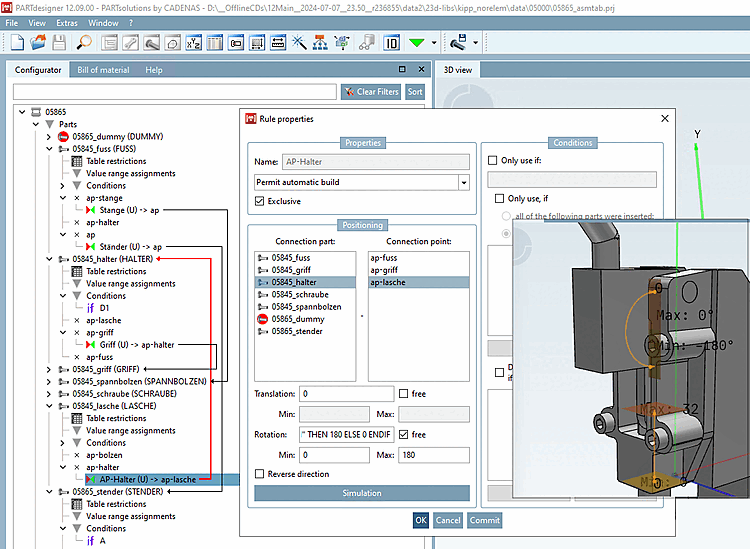

Eigenschaften der Regel [Rule properties]: Lasche auf Haltearm mit Rotation FREI (mit Grenzen)

Rotation mit Bewegung. Die Grenzen erzeugen damit im CAD die maximale Beweglichkeit des Armes.

	Wichtig

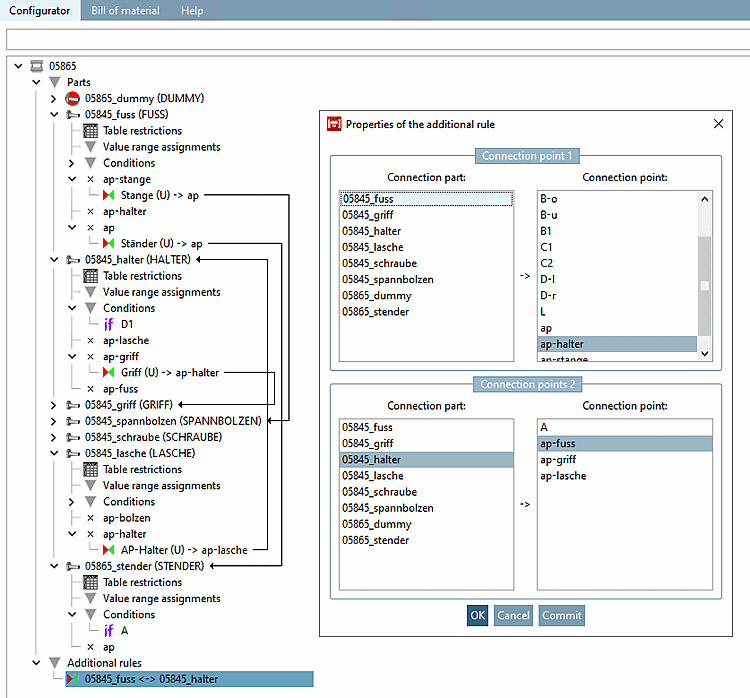

	Die wichtigste Regel zur Drehbewegung ist die Schließung zwischen Haltearm und Fuss. Legen Sie unter Zusätzliche Regeln [Additional rules] eine zusätzliche Regel an. Um eine dauerhafte Schleife im CAD zu vermeiden, muss die Regel entgegen dem Regelaufbau laufen; also diesmal von Fuss zurück auf Haltearm.

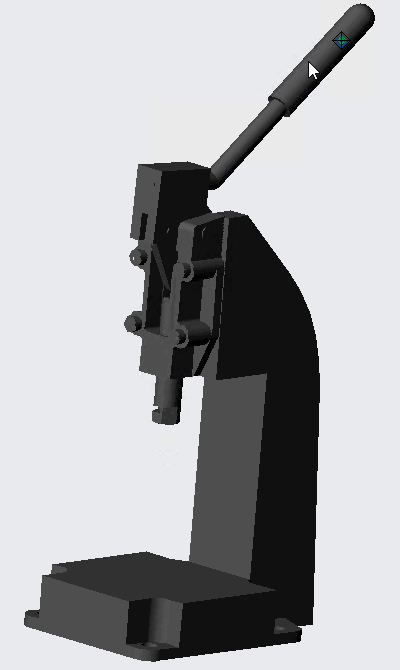

Baugruppe in Creo: Beispielposition 1

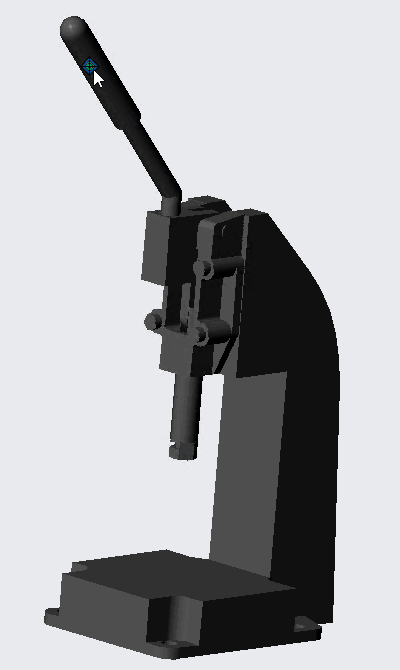

Baugruppe in Creo: Beispielposition 2
