5.12.13.5.3. Étapes de configuration de NX
Adapter les variables dans rout_env.dat

Ouvrir Ils %UGII_BASE_DIR%/ROUTING/manifest/rout_env.dat et mettre à jour les variables d’environnement NX suivantes avec CADENAS Chemins:

  • Dépend de l’emplacement du CADENAS ptb ( cadenas_routing_library_mm.ptb et cadenas_routing_library_inch.ptb ) à UGII_EPLIB_TABLE_PATH .

    Exemple (pour "metric") :

    UGII_EPLIB_TABLE_PATH=$UGII_BASE_DIRrouting/ugroute_mech/metric/tables/;

D:/CADENAS_ROUTING/

  • Ajouter l’emplacement des fichiers prt UGII_ROUTE_MECH_PART_PATH (uniquement mode non-Teamcenter, généralement le dossier pool)

    Exemple (pour "metric") :

    UGII_ROUTE_MECH_PART_PATH=$UGII_BASE_DIR/routing/ugroute_mech/metric/parts/;

D:/CADENAS_ROUTING/consulting-1100SP9__2020-01-21__19.58__r186672/data/pool/ugnx

Mettre à jour les fichiers PLV

Mettre à jour les fichiers PLV dans %UGII_BASE_DIR%/ROUTING/ugroute_mech/appview/ugroute_mech_metric.plv (et - si nécessaire - ugroute_mech_inch.plv ).

Ajouter des sous-nœuds aux fichiers PLV :

  • Ajoutez le sous-nœud suivant au NODE PIPING_PARTS :

    !=====================================================================
!==============================PIPING PARTS===========================
!=====================================================================

SUBNODES CADENAS_ROUTING_PARTS

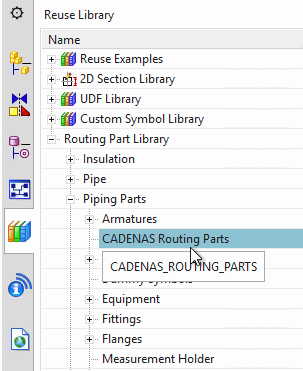

  • Ajouter l'entrée "CADENAS Routing Parts" Reuse Lib rary sous Reuse Library -> Routing Part Library -> Piping Parts:

    !=====================================================================
!============================== CADENAS_ROUTING_PARTS  ==============
!=====================================================================

NODE CADENAS_ROUTING_PARTS
  NAME CADENAS Routing Parts
  TABLE cadenas_routing_library_mm.ptb
END_OF_NODE
