5.12.13.5.3. Fasi di configurazione di NX
Regolare le variabili in rout_env.dat

Aperto Hanno %UGII_BASE_DIR%/ROUTING/manifest/rout_env.dat e aggiornare le seguenti variabili di ambiente NX con CADENAS Percorsi:

  • Dipende dalla posizione del CADENAS file ptb ( cadenas_routing_library_mm.ptb e cadenas_routing_library_inch.ptb ) a UGII_EPLIB_TABLE_PATH .

    Esempio (per "metrico"):

    UGII_EPLIB_TABLE_PATH=$UGII_BASE_DIRrouting/ugroute_mech/metric/tables/;

D:/CADENAS_ROUTING/

  • Aggiungere il percorso dei file prt UGII_ROUTE_MECH_PART_PATH (solo modalità non Teamcenter, di solito la cartella pool)

    Esempio (per "metrico"):

    UGII_ROUTE_MECH_PART_PATH=$UGII_BASE_DIR/routing/ugroute_mech/metric/parts/;

D:/CADENAS_ROUTING/consulting-1100SP9__2020-01-21__19.58__r186672/data/pool/ugnx

Aggiornare i file PLV

Aggiorna i file PLV in %UGII_BASE_DIR%/ROUTING/ugroute_mech/appview/ugroute_mech_metric.plv (e - se necessario - ugroute_mech_inch.plv ).

Aggiungere i sotto-nodi ai file PLV:

  • Aggiungere il seguente sottonodo al NODO PIPING_PARTS:

    !=====================================================================
!==============================PIPING PARTS===========================
!=====================================================================

SUBNODES CADENAS_ROUTING_PARTS

  • Aggiungere la voce della Libreria di riuso "Parti di montaggio CADENAS" in Libreria di riuso -> Libreria di parti di montaggio -> Parti di tubazioni:

    !=====================================================================
!============================== CADENAS_ROUTING_PARTS  ==============
!=====================================================================

NODE CADENAS_ROUTING_PARTS
  NAME CADENAS Routing Parts
  TABLE cadenas_routing_library_mm.ptb
END_OF_NODE

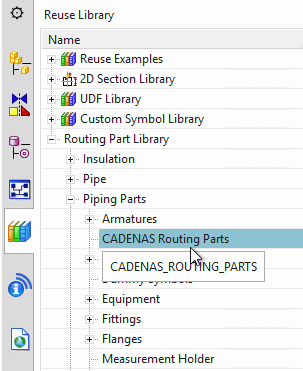

    Figura 5.1402.
