Attivare le seguenti chiavi (attualmente non accessibili da PARTadmin, ma solo a livello di file)

hasPipingClass=Len( _FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_3DID)>").
 value() )>0

hasConnPointPipingClass=Len(_FORMAT_DOC("<CLASSPROP
 (cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_NOMINAL_DIAMETER,CNS_3DID,
 PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value())>0

Punta ai file ptb

[CreationOptions(is3d):include(CreationOptions)] Punta ai file PTB.

CadenasPipingPartLibraryFile(isMmDoc)=

D:/CADENAS_ROUTING/cadenas_routing_library_mm.ptb

CadenasPipingPartLibraryFile(isInchDoc)=

D:/CADENAS_ROUTING/cadenas_routing_library_inch.ptb

Personalizzazione [CADOPZIONI]

ProcessAdditionalClasses(is3dPart)=CONNPOINT

Adattare "hasPipingClass" a "hasConnPointPipingClass" nei casi seguenti e aggiungere il seguente codice (o attivare la chiave corrispondente)

[CreationOptions(isConnectionPoint, hasConnPointPipingClass)]

[AttributeMapping(isConnectionPoint, hasConnPointPipingClass)]

[ConnPointAttributes (hasConnPointPipingClass)]

NPS=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_NOMINAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

NPS.CUSTOM=type.number

CONNECTION_TYPE=BUTT WELD

DIAMETER=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_EXTERNAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

DIAMETER.CUSTOM=type.number

[ConnPointCharacteristics (hasConnPointPipingClass)]

CNS_PIPE_CONNECTOR_IS_MAINLINE=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,
 CNS_PIPE_CONNECTOR_IS_MAINLINE,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

CNS_PIPE_CONNECTOR_IS_MAINLINE.CUSTOM=type.boolean

CNS_PIPE_CONNECTOR_DESIGNATION=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,
 CNS_PIPE_CONNECTOR_DESIGNATION,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

ENGAGEMENT=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_
EXTERNAL_INS_DEPTH,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

ENGAGEMENT.CUSTOM=type.number

DIAMETER=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_EXTERNAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

DIAMETER.CUSTOM=type.number

NPS=?_FORMAT_DOC("<CLASSPROP(cns,CNSPIPECONNECTOR_ROUND,CNS_PIPE_CONNECTOR_NOMINAL_
 DIAMETER,CNS_3DID,PNT<chr(44)><GLOBPROP(CONN,Name)>)>").value()

NPS.CUSTOM=type.number

CONNECTION_TYPE=BUTT WELD

[AttributeMapping(is3d)]

Assicurarsi che sia disponibile il seguente codice.

Attr_Content_02=CadPipingAttributes
#:VALS_S;
#:HELP;Do not change!
Attr_Section_02=PIPING

Aggiungere i set di attributi necessari per il piping

Aggiungere quelli necessari per le tubazioni insiemi di attributi (come elencato nel file PTB, a seconda del cliente). Assicurati di avere un ifugnx.cfg, cadenas_routing_library_mm.ptb e cadenas_routing_library_inch.ptb usare. Deve contenere i seguenti attributi di tubazione:

tipo, numero e ruolo di questi attributi possono essere nel file ptb. Devono essere effettuati gli opportuni adeguamenti poi anche in ifugnx.cfg, nel blocco [CadPipingAttributes].

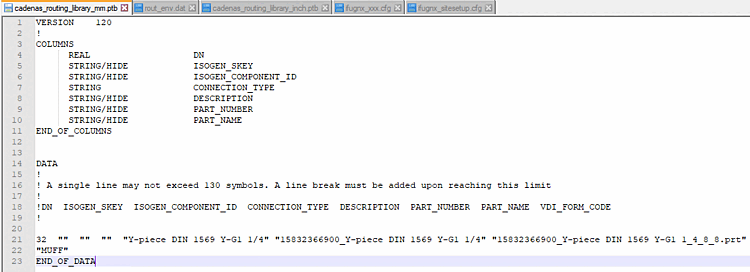

Figura 5.1433.

Assicurarsi che vengano aggiunti i set di attributi richiesti per le tubazioni (come elencati nel file ptb, a seconda del cliente).

Il tipo, il numero e il ruolo di questi attributi possono essere adattati di conseguenza al file ptb.

Bloccare [CadPipingAttributes] in ifugnx.cfg deve quindi anche adattati di conseguenza.

[CadPipingAttributes]
#:VALS_S;
NPS(isInchDoc)=?GetObject("iface.ugnx.piping").GetLargestDiamValue(_METAOBJ)

NPS.CUSTOM(isInchDoc)=type.number

DN(isMmDoc)=?GetObject("iface.ugnx.piping").GetLargestDiamValue(_METAOBJ)

DN.CUSTOM(isMmDoc)=type.number

ISOGEN_SKEY=?chr(34)+_FORMAT_DOC("<CLASSPROP(cns,CNSPIPING,CNS_PIPE_PART_ISOGEN_CODE)>")
 .value()+chr(34)

ISOGEN_COMPONENT_ID=?_FORMAT_DOC(chr(34)+"<CLASSPROP(cns,CNSPIPING,CNS_PIPE_PART_
 DESIGNATION)>"+chr(34)).value()

CONNECTION_TYPE=?chr(34)+_FORMAT_DOC("<CLASSPROP(cns,CNSPIPING,CNS_PIPE_
 PART_TYPE)>").value()+chr(34)

DESCRIPTION=?chr(34)+_FORMAT_0((_ATTR("LINA"))).value()+chr(34)

PART_NUMBER=?chr(34)+_ATTR("NB")+chr(34)

PART_NAME=?chr(34)+_FORMAT_0("<GenNAME><MATERIAL(_)>").toFileName("_").
 RepChar("!","_").add(".prt").value()+chr(34)

PART_NUMBER(tcActive)=%TC_ItemId%

PART_NAME(tcActive)=%TC_ItemName%

"DocAfterCreate(is3dpart)"

La creazione DocAfterCreate(is3dpart) L'opzione è già presente e abilitata per impostazione predefinita:

DocAfterCreate(is3dpart)=GetObject("iface.ugnx.piping").CreatePTBEntry
