6.10.2.4.15. Plage de valeurs : valeurs modifiées

Dans le projet en_10253_3_ats.prj, les valeurs de la variable de plage de valeurs OFF ont été modifiées.

Valeurs initiales : 'S', 'sans soudure', 'W', 'soudé'.

Valeurs modifiées : 'N', 'sans soudure', 'G', 'soudé'.

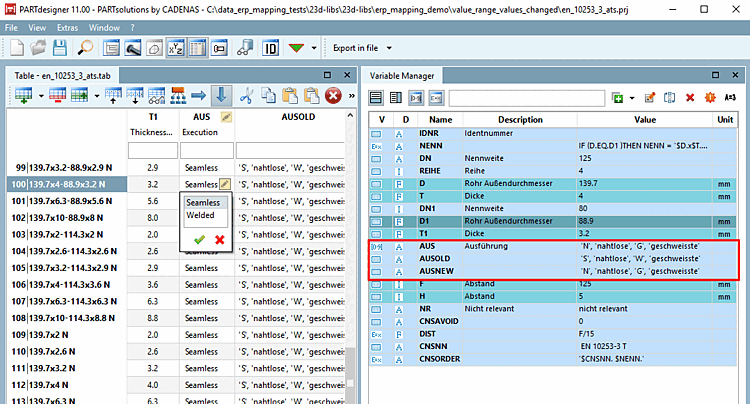

L'illustration suivante montre, à titre d'exemple, les anciennes et les nouvelles valeurs dans le gestionnaire de variables [Variable Manager].

Effectuez l'ajustement suivant :

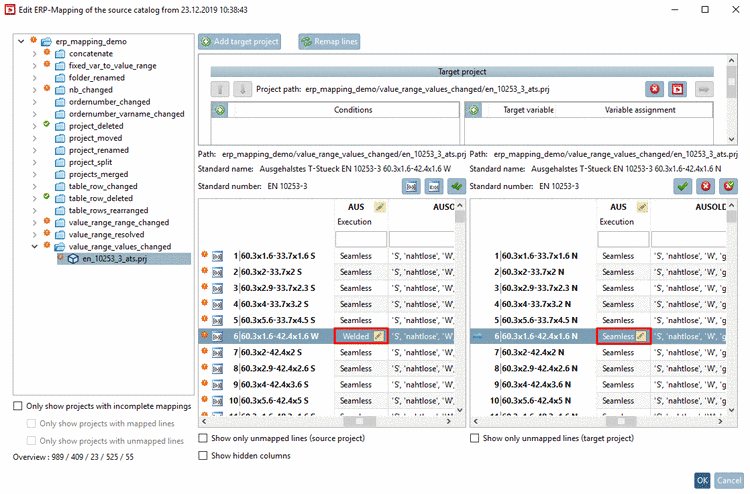

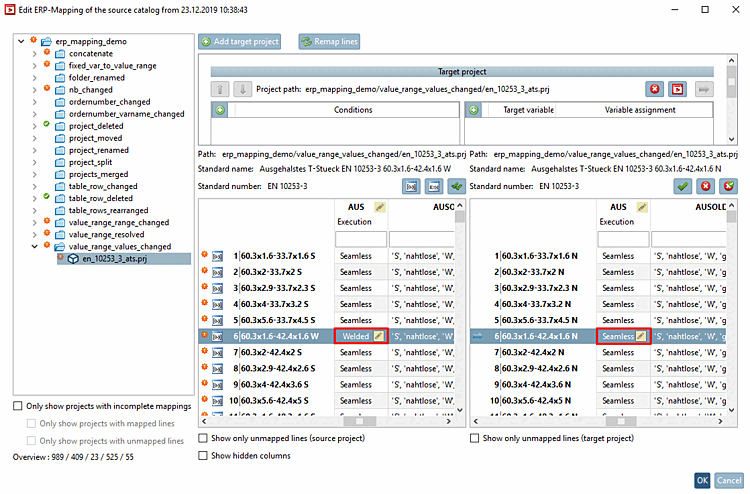

  1. Situation de départ : si une valeur de plage de valeurs est modifiée, aucune adaptation n'a lieu sur la page droite du tableau.

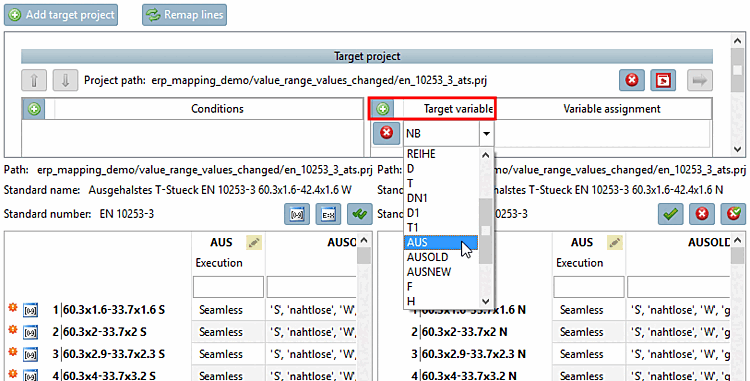

  2. Cliquez sur variable cible [Target variable] pour ajouter une cible. Dans la zone de liste, sélectionnez la variable Off.

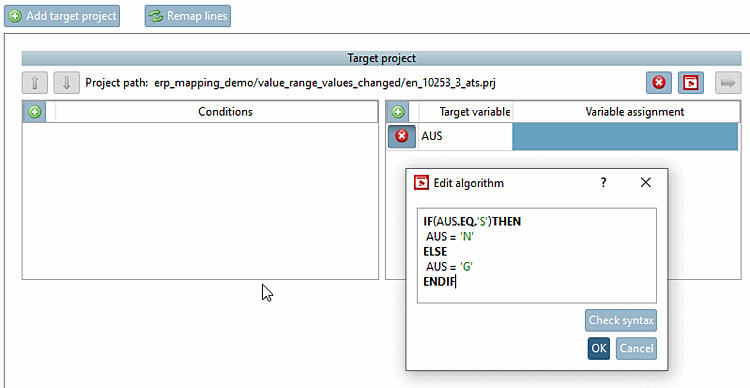

  3. Sous Affectation des variables [Variable assignment], insérez la formule suivante :

    IF(AUS.EQ.'S')THEN
 AUS = 'N'
ELSE
 AUS = 'G'
ENDIF

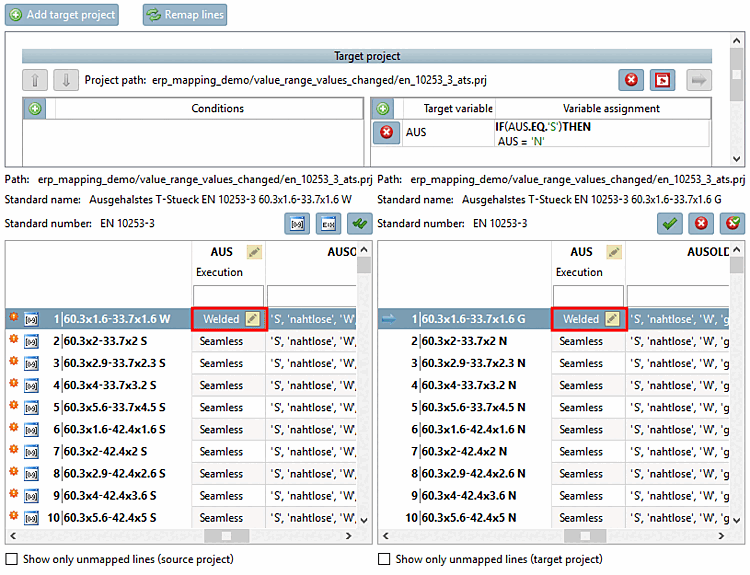

  4. Si vous effectuez maintenant des modifications à gauche pour la variable Désactivé, celles-ci sont immédiatement et automatiquement reprises dans le tableau de droite.

  5. Si le comportement est correct, cliquez Tous les mappages confirmez [Verify all mappings].
