Nel progetto en_10253_3_ats.prj, i valori della variabile dell'intervallo di valori OFF sono stati modificati.
Valori originali: "S", "senza saldatura", "W", "saldato".
Valori modificati: "N", "senza saldatura", "G", "saldato".

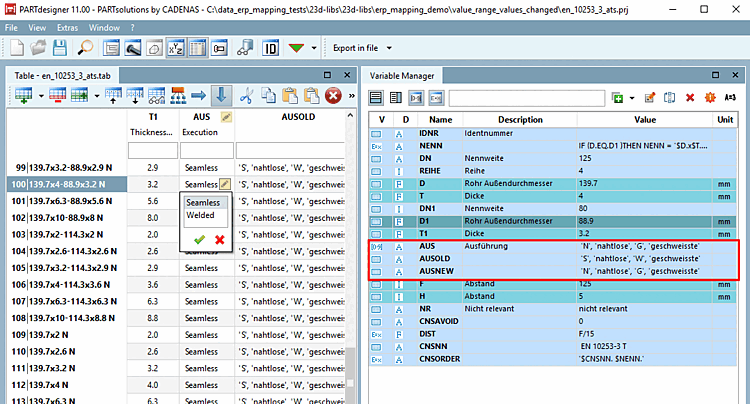

L'illustrazione seguente mostra i valori vecchi e nuovi nella Gestione variabili [Variable Manager].
Effettuare la seguente regolazione:

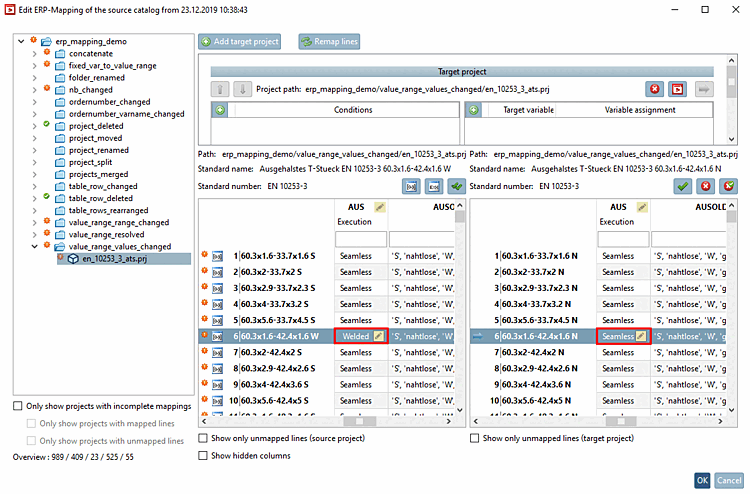

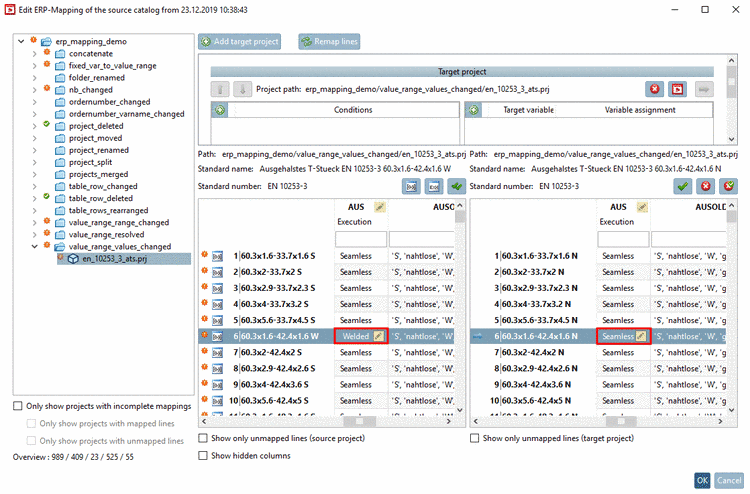

Situazione iniziale: se si modifica il valore di un intervallo di valori, non vi è alcuna regolazione sul lato destro della tabella.

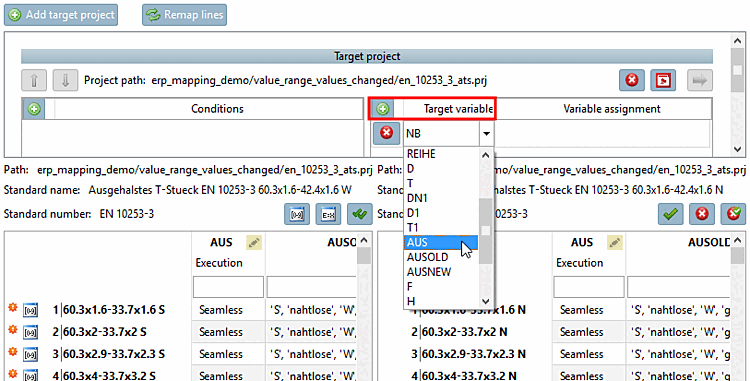

Fare clic su
variabile di destinazione [Target variable] per aggiungere un
Variabile di destinazione. Nella casella di riepilogo, selezionare la variabile Off.

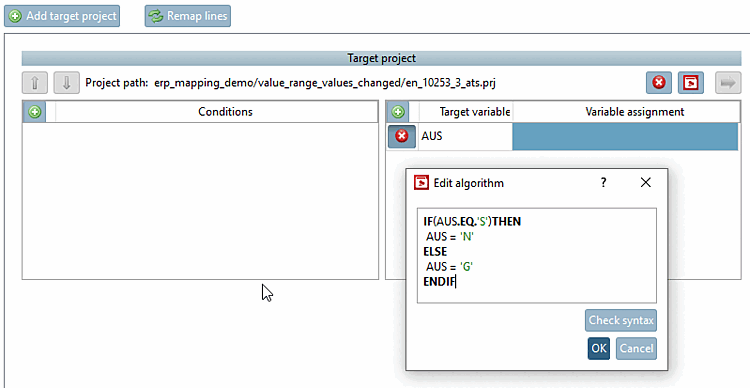

Inserite la seguente formula in Assegnazione variabili [Variable assignment]:
IF(AUS.EQ.'S')THEN AUS = 'N' ELSE AUS = 'G' ENDIF

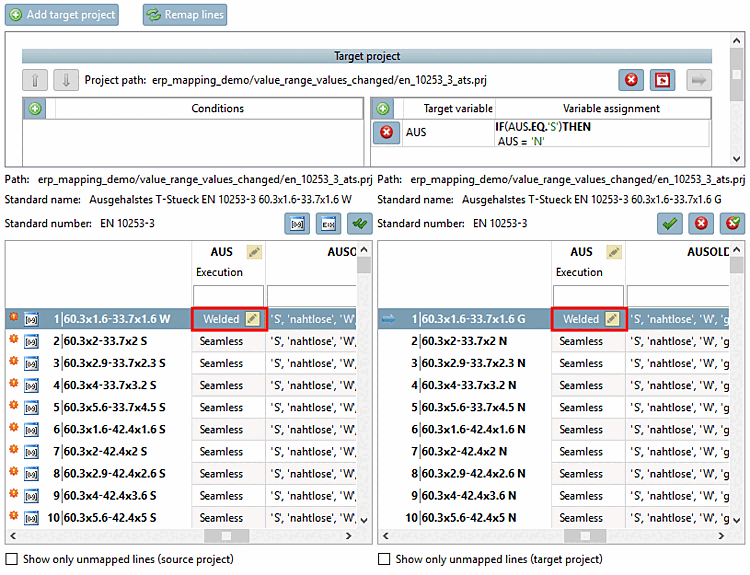

Se ora si apportano modifiche alla variabile Off a sinistra, queste vengono automaticamente applicate alla tabella a destra.
Se il comportamento è corretto, fare clic su
Tutte le mappature
confermare [Verify all mappings].
