5.12.13.6.4. Vérifier les attributs de port

Ce qui suit décrit comment vérifier les attributs de port d'une pièce exportée de PARTsolutions vers NX.

[Remarque]Remarque

Les attributs que l'on voit ici sont remplis via la classification CNS-Piping.

  1. Pour autant qu'un assemblage soit ouvert, double-cliquez sur le composant souhaité. (L'accès aux attributs n'est possible que pour les pièces individuelles).

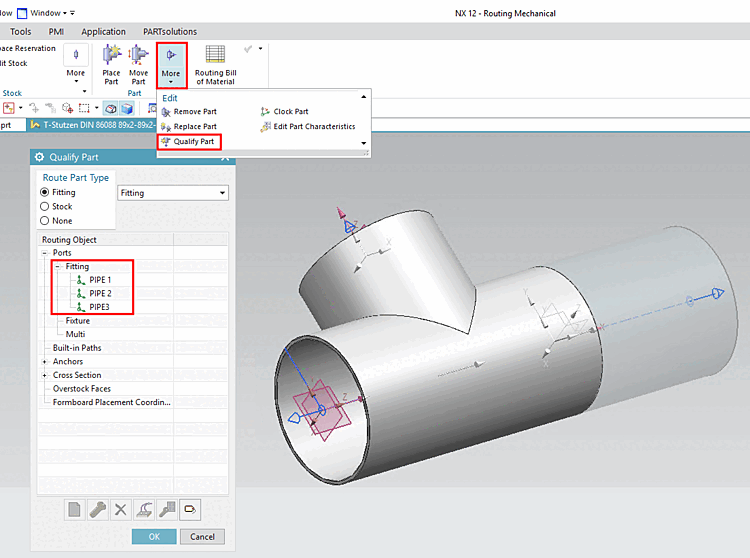

  2. Sous More, cliquez sur Qualify Part.

  3. Sous Routing Object, ouvrez l'item Ports -> Fittings.

    Vous voyez maintenant que la pièce possède 3 raccords (fittings).

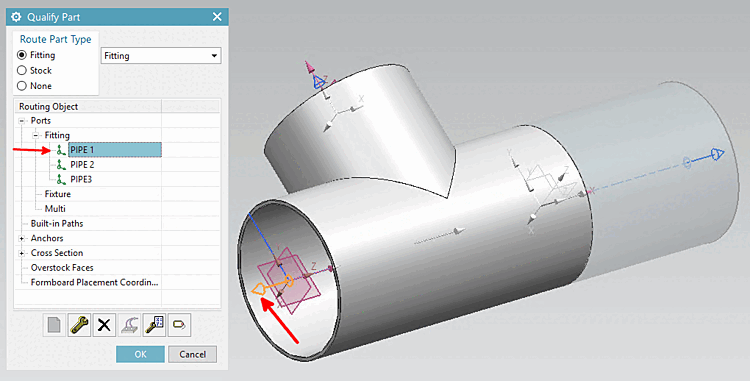

  4. Sélectionnez par exemple PIPE1.

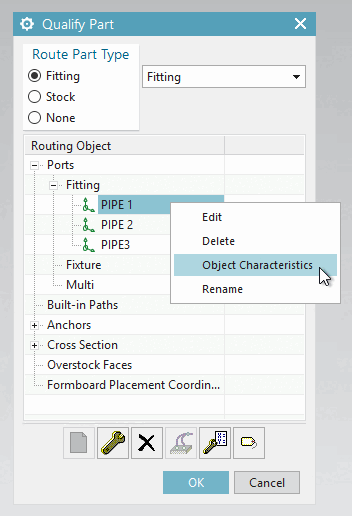

  5. Cliquez sur Object Characteristics dans le menu contextuel de PIPE1.

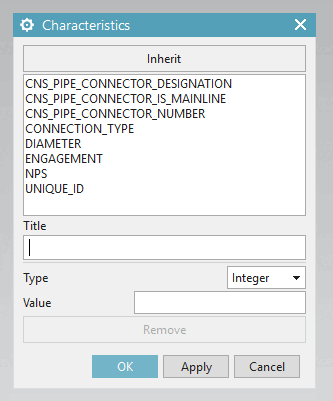

    -> La boîte de dialogue correspondante s'ouvre.

    Ici, vous voyez entre autres les attributs transmis par PARTsolutions.

    • NPS : diamètre du tuyau

    • ENGAGEMENT : Chevauchement des pièces de jonction (par ex. "profondeur de vissage".)

      L'imagerie est réalisée par des ports situés plus à l'intérieur.

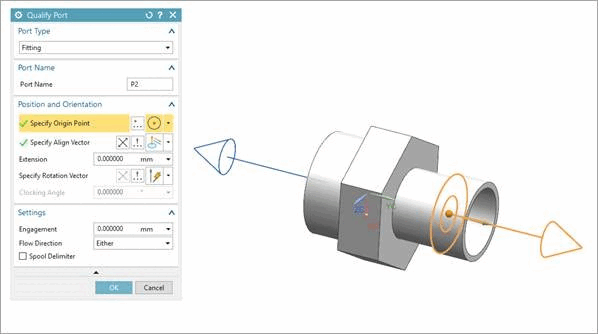

      Qualify Part -> Engagement

      Qualify Part -> Engagement
