5.12.13.6.4. Controllare gli attributi della porta

Di seguito viene descritto come verificare gli attributi delle porte di una parte esportata da PARTsolutions a NX.

[Nota]Nota

Gli attributi qui mostrati sono stati compilati utilizzando la classificazione delle tubazioni CNS.

  1. Se è aperto un assieme, fare doppio clic sul componente desiderato. (È possibile accedere agli attributi solo per i singoli componenti).

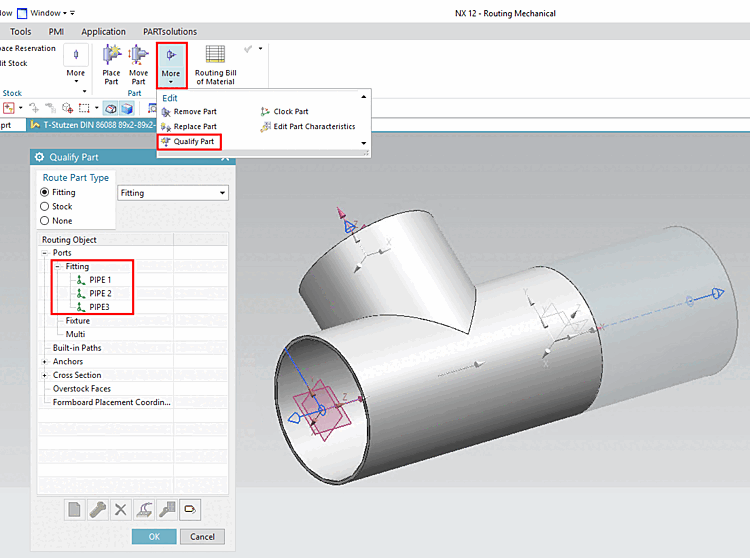

  2. Fare clic su Qualify Part (Parte qualificata) alla voce More (Altro).

    Figura 5.1422.

  3. In Oggetto di instradamento, aprire la voce Porte -> Raccordi.

    Ora si può notare che il pezzo ha 3 pezzi di collegamento (raccordi).

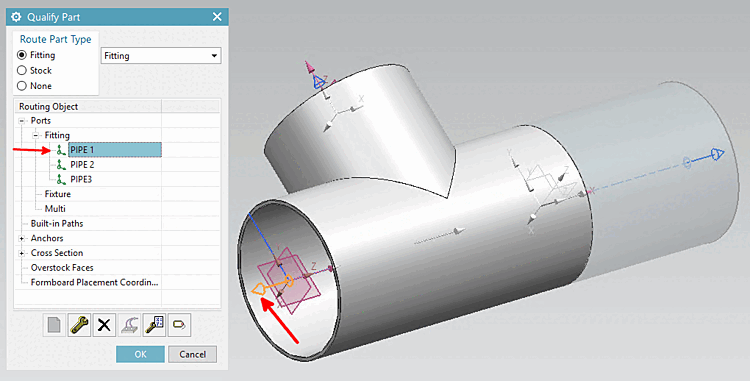

  4. Ad esempio, selezionare PIPE1.

    Figura 5.1423.

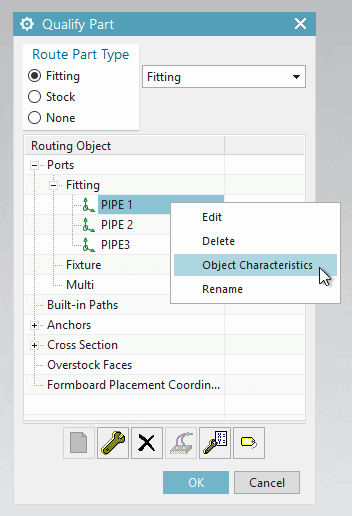

  5. Fare clic su Caratteristiche dell'oggetto nel menu contestuale di PIPE1.

    Figura 5.1424.

    -> Si apre la finestra di dialogo corrispondente.

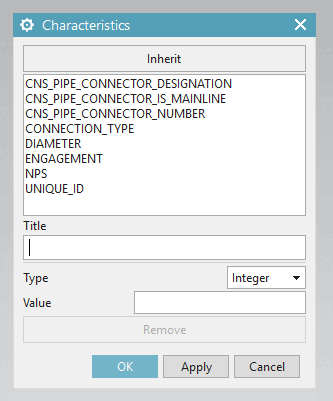

    Qui si possono vedere, tra l'altro, gli attributi trasferiti da PARTsolutions.

    Figura 5.1425.

    • NPS: diametro del tubo

    • INGAGGIO: sovrapposizione dei pezzi di collegamento (ad es. "profondità di avvitamento").

      La mappatura avviene tramite porte situate più all'interno.

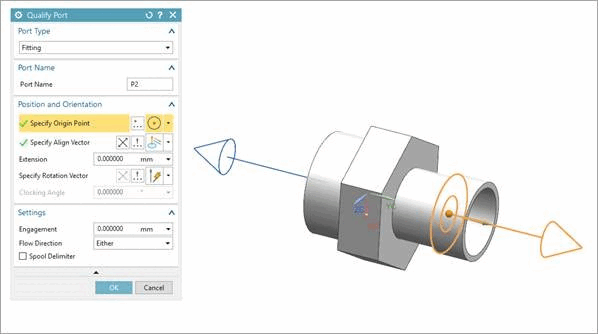

      Parte qualificata -> Coinvolgimento

      Figura 5.1426. Parte qualificata -> Coinvolgimento
