Ogni L'esportazione articoli crea una nuova voce con i valori caratteristici definiti in della corrispondente libreria di parti di fresatura CADENAS (mm o pollici). ^[59]

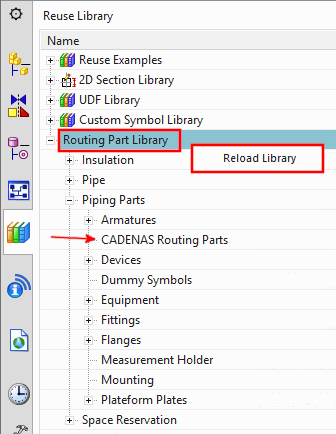

Per assicurarsi che vengano visualizzate anche tutte le parti disponibili, eseguire il comando Ricarica libreria.^[60]

Figura 5.1418.

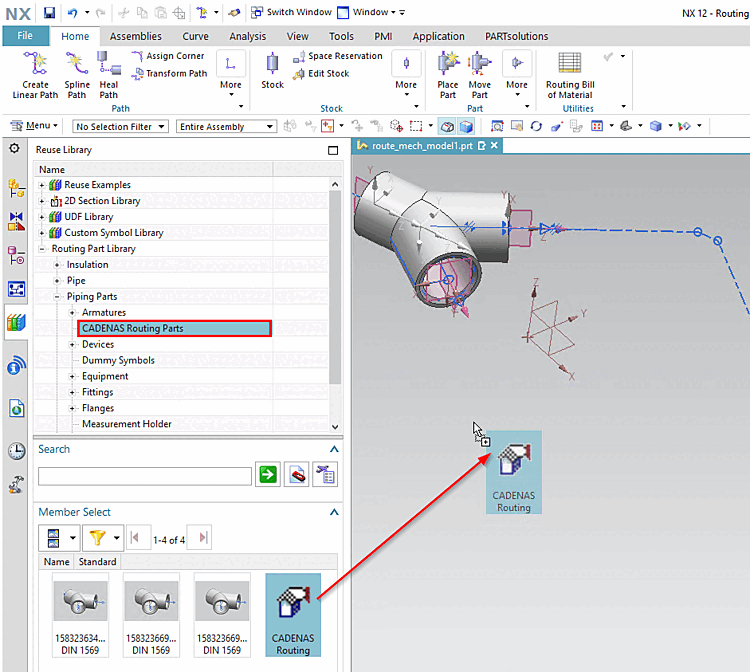

I componenti possono essere trascinati e rilasciati direttamente in un assieme aperto.

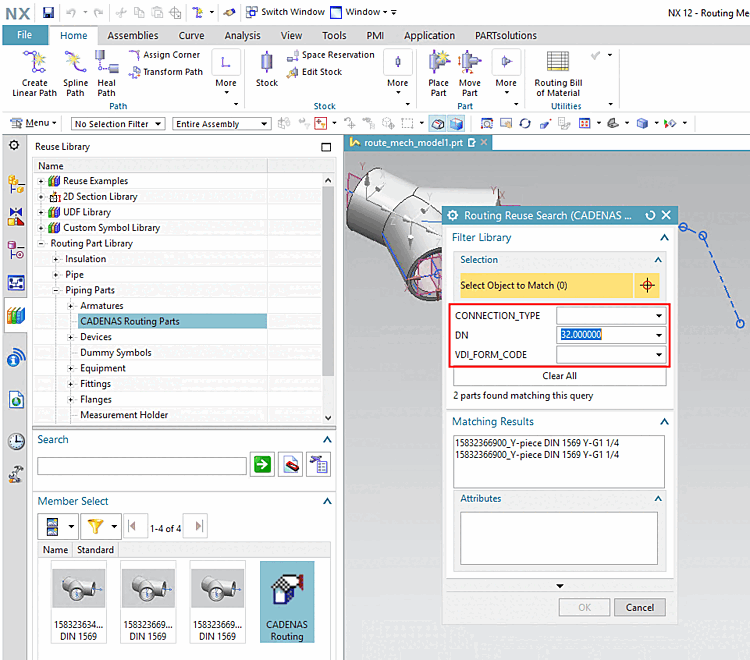

Se il nodo Routing di CADENAS viene trascinato nel componente, si apre la finestra di dialogo Ricerca del riuso del Routing (Parti del Routing di CADENAS). È possibile filtrare le parti della libreria selezionando i valori nei campi dell'elenco.

Figura 5.1419.

Figura 5.1420.

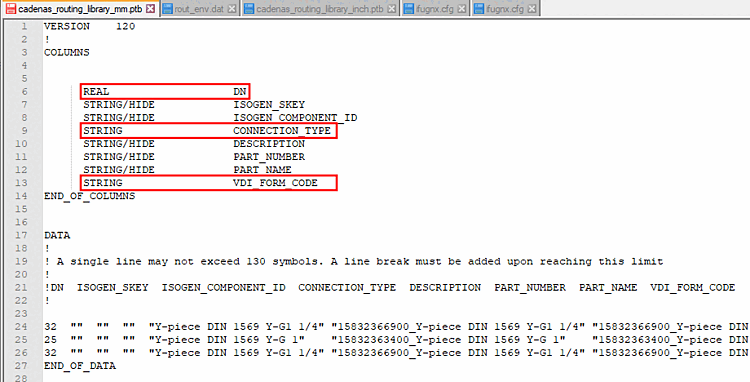

Le Le caselle di riepilogo sono uguali a quelle specificate in cadenas_routing_library_mm.ptb e cadenas_routing_library_inch.ptb (che non sono impostati su HIDE).

Figura 5.1421.

Sezione 5.12.13.6.5, “Trasferimento di ulteriori caratteristiche di classificazione”Per informazioni sull'aggiunta di ulteriori attributi, consultare il sito .
