5.12.13.6.2. Posizionare manualmente il componente PARTsolutions

Di seguito viene descritto come inserire una parte PARTsolutions con gli strumenti standard di NX. Sezione 5.12.13.6.1, “Struttura della parte in NX utilizzando la struttura del percorso e la funzione "Stock".” In questo esempio, la parte inserita è collegata a una parte creata manualmente (vedere ).

La parte PARTsolutions si comporta come una parte NX nativa creata manualmente.

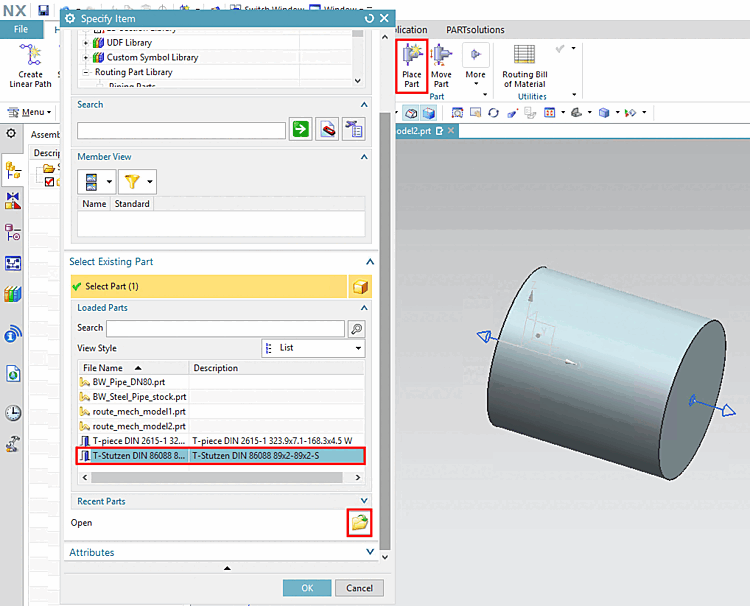

  1. Fare clic su Posiziona parte.

    -> Si apre la finestra di dialogo Specifica elemento.

    Figura 5.1414.

  2. Fare clic su Apri per aprire qualsiasi parte tramite l'Explorer o selezionare una parte dall'elenco in Parti caricate.

    Confermare con OK.

    -> Si apre la finestra di dialogo Place Part.

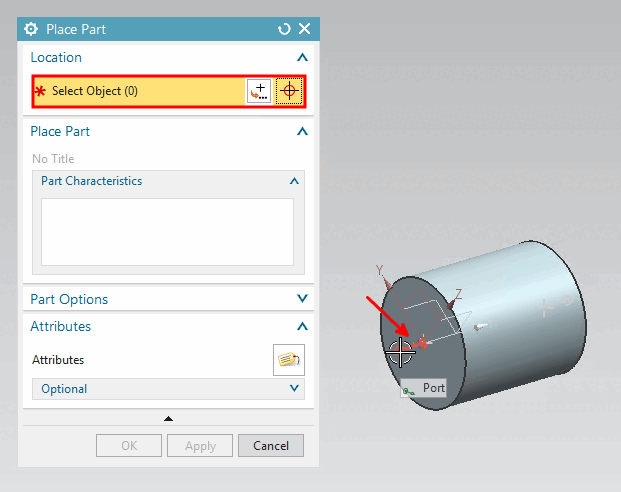

  3. Spostare il cursore sulla porta desiderata e confermare con un clic del mouse.

    Figura 5.1415.

    -> Il componente è inserito.

    [Nota]Nota

    È possibile inserire porte e ancoraggi[a] possono essere utilizzati. Il pezzo a T inserito contiene uno di questi, ad esempio. I punti di ancoraggio vengono impostati automaticamente nell'interfaccia.

    [a] I punti di ancoraggio vengono calcolati automaticamente. Per un raccordo a T, ad esempio, all'intersezione dei percorsi delle tubazioni principali e secondarie.

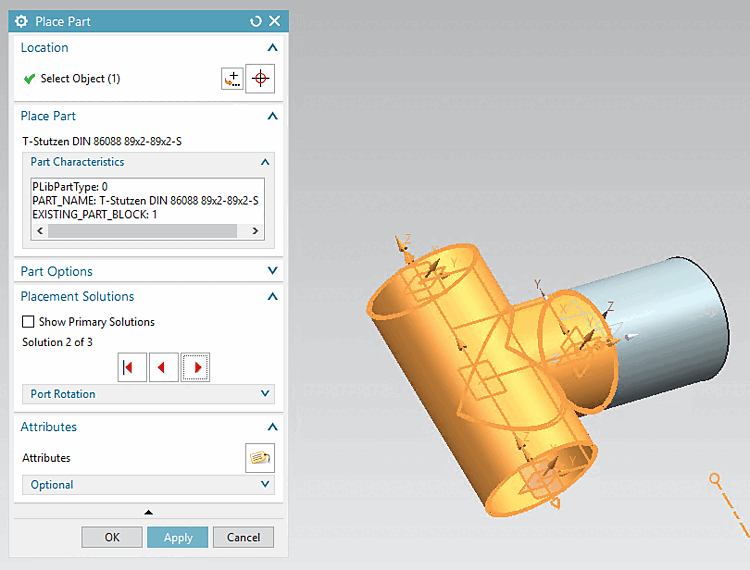

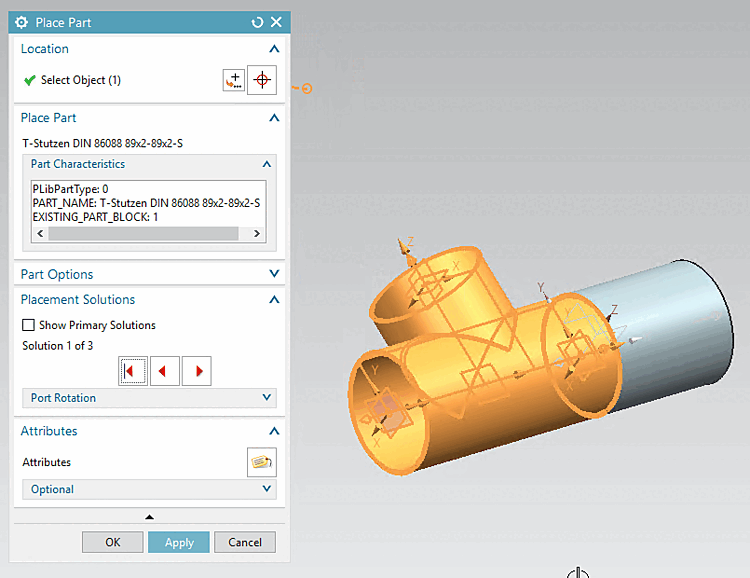

  4. Fate clic sui pulsanti con le frecce rosse per visualizzare le possibili soluzioni.

    Figura 5.1416.

    Figura 5.1417.
